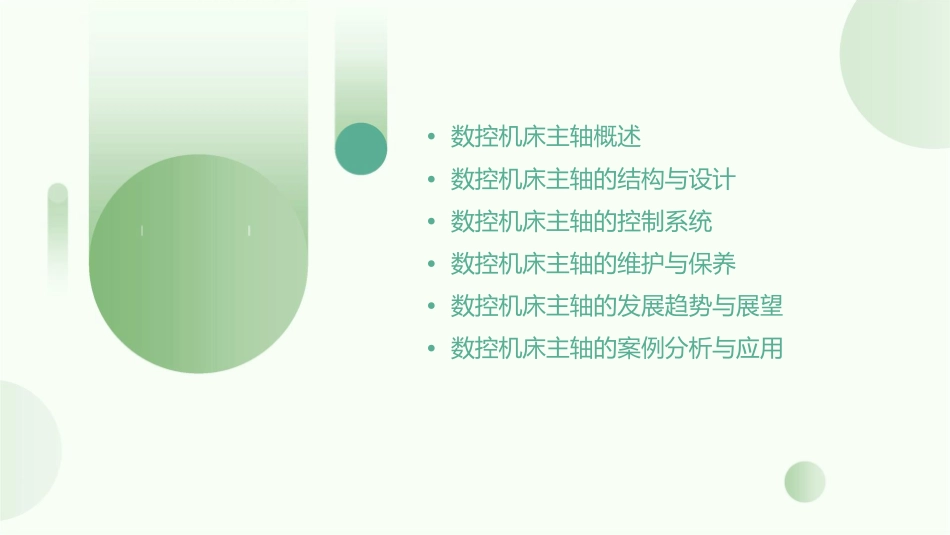

数控机床主轴课件•数控机床主轴概述•数控机床主轴的结构与设计•数控机床主轴的控制系统•数控机床主轴的维护与保养•数控机床主轴的发展趋势与展望•数控机床主轴的案例分析与应用01数控机床主轴概述主轴的定义和作用定义数控机床主轴是指装夹工件或工具的夹具，是实现切削加工的核心部件，主要由主轴箱、主轴电动机、主轴和安装在主轴上的夹具或卡盘等组成。作用数控机床主轴在加工过程中起着重要作用，它不仅承受切削力，而且要保证工件在高速旋转下的稳定性，以确保加工质量和精度。主轴的分类及特点分类数控机床主轴根据其结构和功能的不同，可分为多种类型，如皮带传动主轴、齿轮传动主轴、直联式主轴等。特点不同类型的主轴具有不同的特点，如皮带传动主轴具有结构简单、维护方便等优点，但易受皮带张力影响，且承载能力相对较小；齿轮传动主轴具有承载能力强、传动精度高等优点，但结构较复杂，维护成本较高；直联式主轴具有结构紧凑、转速高、精度高等优点，但需要使用专用刀具，适用范围有限。主轴的传动系统传动系统工作原理维护保养数控机床主轴的传动系统主要由主轴电动机、主轴变速机构、主轴轴承及润滑装置等组成。当主轴电动机通电后，会通过变速机构将旋转运动传递到主轴上，实现主轴的旋转。同时，主轴轴承和润滑装置可以保证主轴的稳定性和精度。为了确保主轴的正常运转和延长其使用寿命，需要定期对主轴进行维护保养，如清洗轴承座、更换润滑油等。02数控机床主轴的结构与设计主轴的结构组成01020304传动部件轴承组密封件检测元件接受动力，将动力传递给主轴，实现旋转运动。支承主轴，确保主轴的旋转精度和刚度。防止主轴内部的润滑油泄漏，保持主轴的润滑状态。检测主轴的转速、振动、温度等状态，实现主轴的实时监控。主轴的设计原则与要素刚度原则热稳定性原则主轴应具有足够的刚度，以承受切削力、转矩等外部载荷，保证加工精度。主轴应具有良好的热稳定性，以防止因切削热引起的热变形，影响加工精度。精度原则可靠性原则主轴的精度应满足加工要求，包括旋转精度、运动精度等。主轴应具有较高的可靠性，确保长期稳定运行。主轴的轴承配置与润滑轴承配置主轴的轴承配置应根据加工要求和主轴的结构进行选择，包括角接触轴承、推力轴承、向心轴承等。润滑主轴的润滑系统应确保润滑油能够充分覆盖轴承、密封件等关键部位，防止磨损和温度过高。03数控机床主轴的控制系统主轴的转速控制概述01主轴的转速控制是数控机床加工过程中的重要环节，通过调节主轴转速，可以实现对工件切削速度的精确控制，进而影响加工质量和效率。控制原理02主轴转速控制主要是通过数控系统与伺服驱动器之间的配合实现的。数控系统根据程序中设定的转速指令，输出相应的脉冲信号给伺服驱动器，驱动器接收信号后控制主轴电机的运转速度。影响因素03主轴转速受到多种因素的影响，如程序中设定的转速值、主轴电机的性能、传动系统的传动比等。此外，切削过程中的负载变化也会对转速产生影响。主轴的启动与停止控制概述主轴的启动与停止控制是数控机床操作中的基本动作之一，正确的启动与停止控制可以有效延长主轴的使用寿命，并提高加工过程的稳定性。控制原理主轴的启动与停止控制同样是通过数控系统与伺服驱动器之间的信号传递实现的。数控系统根据程序中设定的启动/停止指令，输出相应的信号给伺服驱动器，驱动器接收信号后控制主轴电机的启动或停止。影响因素主轴的启动与停止控制受到多种因素的影响，如程序中设定的启动/停止速度、主轴电机的性能、传动系统的惯性等。此外，切削过程中的负载变化也会对启动/停止过程产生影响。主轴的定位与精度控制概述：主轴的定位与精度控制是数控机床加工过程中的重要环节，通过精确控制主轴的定位和精度，可以实现对工件加工位置和形状的精确控制，进而提高加工质量和效率。控制原理：主轴定位与精度控制主要影响因素：主轴定位与精度控制受到多种因素的影响，如程序中设定的定位点坐标、主轴电机的性能、传动系统的传动误差、轴承座的间隙等。此外，切削过程中的负载变化也会对定位和精度产生影响。是通过数控系统与伺服驱动器之间的配合...
