无缝线路日常养护维修作业课件VIP免费

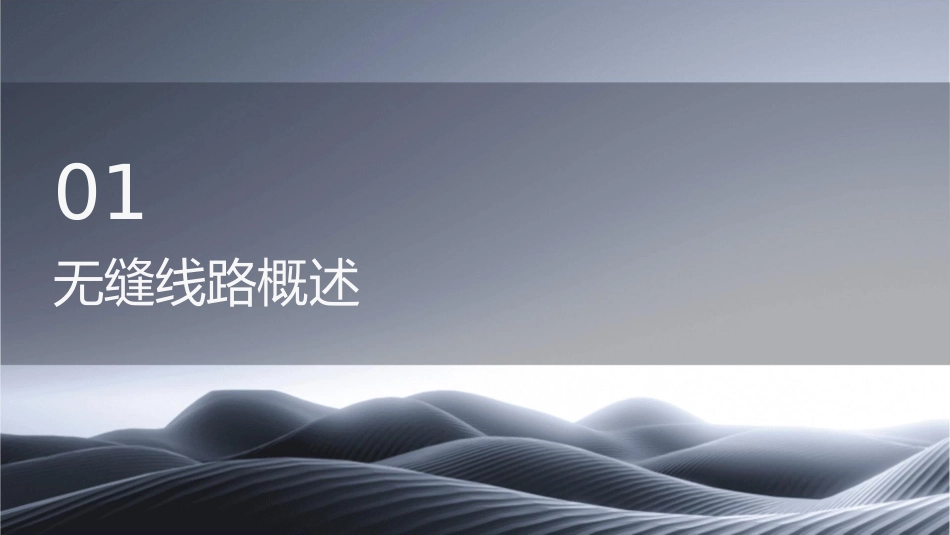

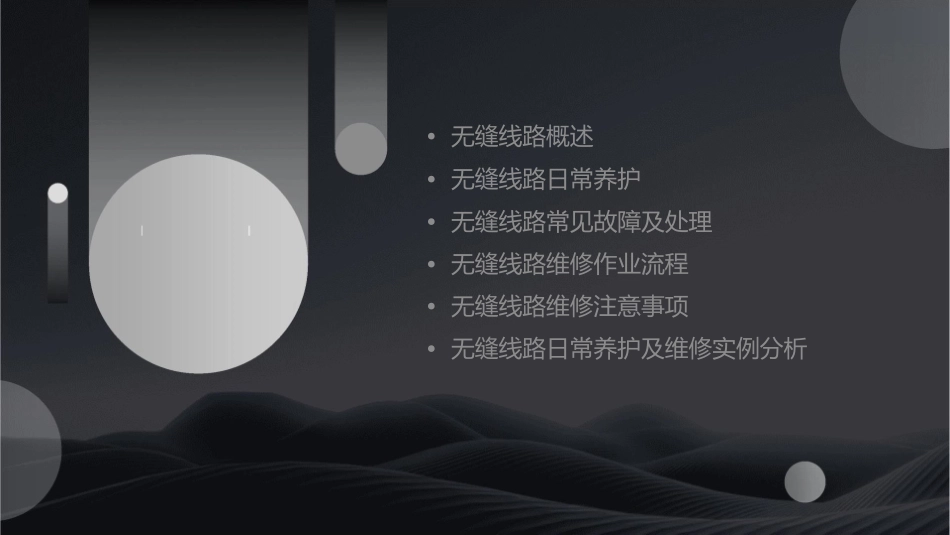

•无缝线路概述•无缝线路日常养护•无缝线路常见故障及处理•无缝线路维修作业流程•无缝线路维修注意事项•无缝线路日常养护及维修实例分析01无缝线路概述无缝线路的定义无缝线路是一种由多根钢轨组合而成的铁路线路，通过焊接或其他连接方式将钢轨连接在一起，消除了传统铁路线路接头处的缝隙。与传统铁路线路相比，无缝线路具有更高的平直度、更好的稳定性和更少的维护需求。无缝线路的特点减少列车行驶的冲击和噪音由于无缝线路消除了接头处的缝隙，列车在行驶过程中受到的冲击和噪音都得到了有效降低。提高列车行驶的平稳性无缝线路的平直度更高，能够更好地支持列车行驶的平稳性。延长线路设备使用寿命由于无缝线路减少了接头处的磨损，使得线路设备的使用寿命得到了延长。无缝线路的发展历程0102030420世纪初，无缝线路的概念开始出现。20世纪50年代，无缝线路开始得到广泛应用。20世纪80年代，随着焊接技术的发展，无缝线路的应用更加普遍。21世纪初，随着高铁技术的发展，无缝线路在高速铁路中得到了广泛应用。02无缝线路日常养护定期检查每日巡检对无缝线路进行每日巡检，检查轨道几何尺寸、钢轨状态等，及时发现并处理问题。定期专项检查每隔一段时间进行一次专项检查，对轨道设备进行全面检查，了解设备状况。轨道几何尺寸检查直线平直度检查使用直尺、塞尺等工具测量轨道的平直度，确保轨道几何尺寸符合标准。曲线圆顺度检查使用弦线、测距仪等工具测量曲线的圆顺度，确保曲线符合行车要求。钢轨状态检查钢轨外观检查观察钢轨表面有无裂纹、压痕、掉块等现象，确保钢轨外观良好。钢轨磨损检查使用卡尺、塞尺等工具测量钢轨的磨损程度，确保钢轨使用安全。养护维修措施010203维修计划维修实施维修验收根据检查结果制定维修计划，包括维修内容、时间、人员等。按照维修计划进行维修，确保维修质量和进度。维修完成后进行验收，确保轨道设备恢复正常。03无缝线路常见故障及处理轨道几何尺寸偏差直线不直方向不良轨面前后高低不平可采用目测法或使用弦线测量法，对偏差部位进行校正。可采用目测法或使用经纬仪等仪器进行测量和校正。可采用水准仪或使用其他专用仪器进行测量和校正。钢轨局部凹陷产生原因多为车辆轮对作用力所致，表现为轨头下颚局部变形。处理方法采用矫直机、平整机等设备进行修复，严重时需更换钢轨。钢轨断裂产生原因多为钢轨材质问题或受到过大的冲击力所致，表现为钢轨断裂成数段。处理方法立即封锁线路，使用特制的钢轨夹具等进行紧急处理，更换断裂钢轨，确保列车安全通行。其他故障及处理方法轨枕失效及时更换失效的轨枕，保证轨道平钢轨锈蚀直度。定期对钢轨进行涂油防锈，及时清理积存的锈蚀物。道床沉陷及时进行道床修复，补充石砟，保持道床弹性。04无缝线路维修作业流程维修计划制定确定维修目标和要求010203明确维修作业的目的和要求，如对线路进行巡检、检测、维修等。制定维修计划根据线路实际情况和维修要求，制定详细的维修计划，包括维修时间、人员、预算等。准备维修资料收集和整理相关的线路图纸、维修手册、历史维修记录等，为维修作业提供参考。现场作业准备安全措施准备作业人员组织工具和设备准备确保作业现场的安全，如设置警戒线、安全标识等。合理分配作业任务，明确各人员的职责和分工。根据维修作业需要，准备相应的工具、设备、材料等，并确保其完好性和可靠性。故障诊断及维修方案制定故障初步诊断根据现场调查和检查，初步判断故障的原因和位置。详细检查利用专业工具对故障进行详细检查，进一步确认故障原因和位置。维修方案制定根据故障诊断结果，制定相应的维修方案，包括维修方法、步骤、时间等。维修作业实施维修前的确认1在开始维修前，再次确认故障位置和原因，确保准确性。按照维修方案进行维修按照制定的维修方案进行实施，确保维修质量和23效率。及时调整维修方案在维修过程中如遇到实际情况与预期不符，及时调整维修方案以确保顺利完成。维修质量检查及验收自检维修完成后，首先进行自检，检查是否所有故障均已修复。专业检查邀请专业技术人员对修复部位进行专业检查，确保维修质量达到预期效果。验收由上...
