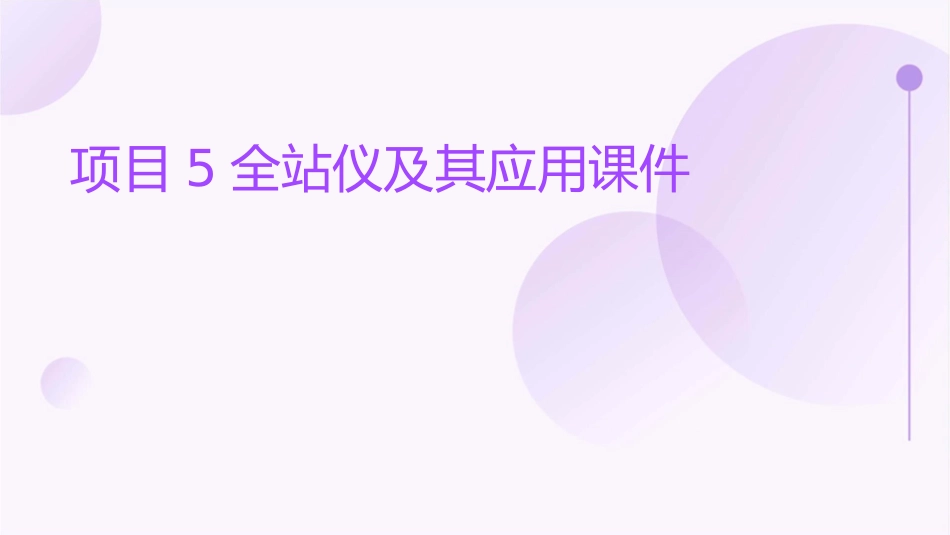

项目5全站仪及其应用课件VIP免费

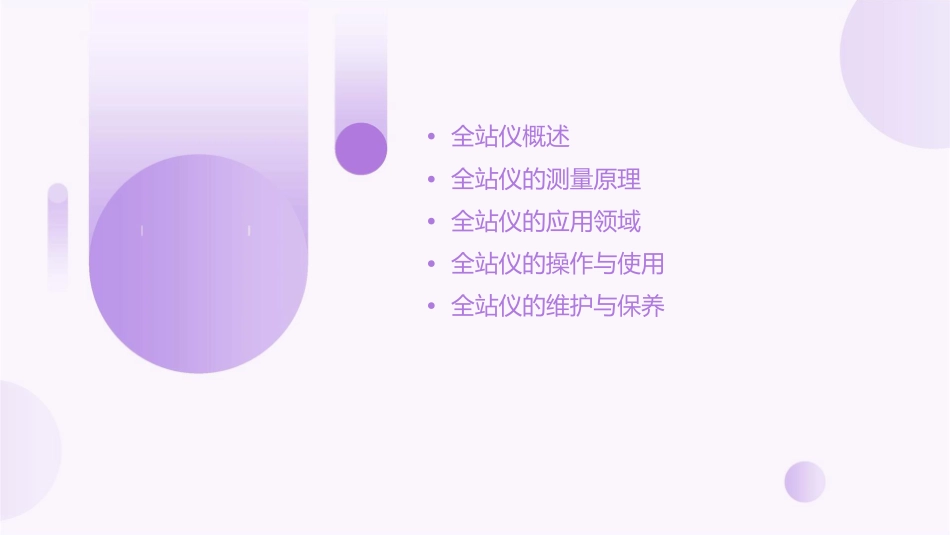

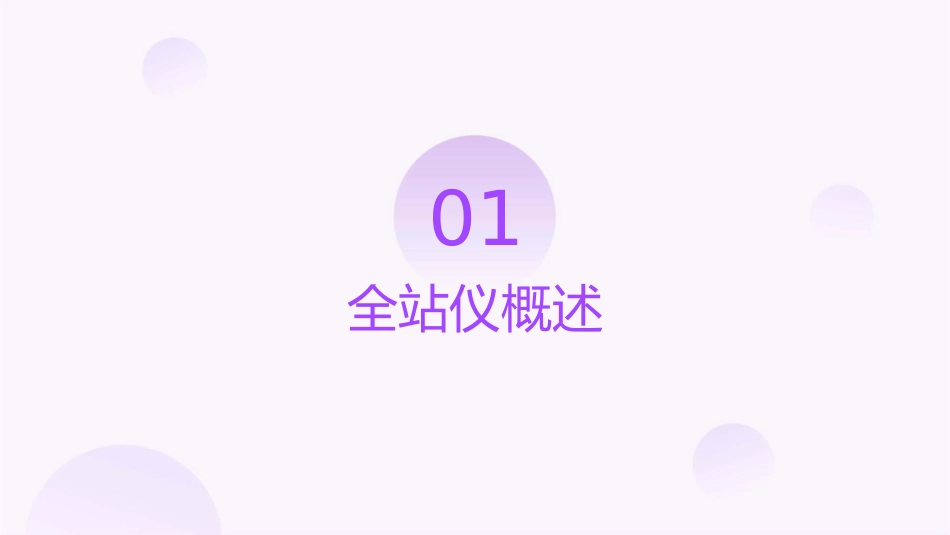

项目5全站仪及其应用课件•全站仪概述•全站仪的测量原理•全站仪的应用领域•全站仪的操作与使用•全站仪的维护与保养01全站仪概述全站仪的定义全站仪：全站型电子速测仪的简称，是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。全站仪是现代测量工作中应用相当广泛全站仪采用双路电源供电，并采用大规的一种仪器，常用于工程的测量以及地模集成电路和微处理器，以条码读数的籍测量和地形测量等。方式获取数据，在各种工程测量领域发挥着巨大作用。全站仪的组成全站仪由测距仪、电子经纬仪和电子记录装置等组成。全站仪的测距系统通常包括发射系统和接收系统，发射系统用于发射调制后的测距信号，接收系统则用于接收反射回来的信号并对其进行解调。全站仪的电子经纬仪部分主要负责测量水平角和垂直角，而电子记录装置则用于存储和输出测量数据。全站仪的特点全站仪还具有丰富的软件功能，可以根据不同需求进行数据处理和输出，为用户提供方便快捷的测量解决方案。全站仪具有高精度、高效率、自动化和多功能等特点。全站仪的测距精度高，测量速度快，能够实现自动跟踪测量和自动数据记录。02全站仪的测量原理角度测量原理角度测量是全站仪的基本功能之一，通过望远镜的瞄准目标，利用角度传感器测量出目标方向与望远镜轴线之间的角度。角度测量原理基于光学和几何学原理，通过望远镜轴线与角度传感器的固定轴线之间的夹角，计算出目标方向的角度值。角度测量精度的高低直接影响到全站仪测量的精度，因此需要采用高精度的角度传感器和严格的光学系统。距离测量原理全站仪的距离测量是通过向目标发射激光束，并测量激光束从发射到返回的时间来实现的。激光束在传播过程中会受到大气折射、地球曲率等因素的影响，因此需要进行相应的改正计算，以获得准确的距离值。距离测量的精度取决于激光发射和接收装置的性能，以及测量过程中对各种误差因素的修正程度。坐标测量原理坐标测量是全站仪的一项重要功能，通过角度和距离测量，结合已知站点和后视站点信息，计算出目标点的三维坐标。坐标测量原理基于三角几何原理，通过已知站点和后视站点与目标点之间的角度和距离信息，利用三角函数计算出目标点的三维坐标。坐标测量精度受到角度和距离测量精度的影响，同时也与站点坐标的精度有关。因此，在进行坐标测量时，需要确保已知站点和后视站点的坐标精度。03全站仪的应用领域建筑工程测量土方量计算全站仪可以获取准确的地面高程数据，通过数据处理和分析，计算土方量，优化施工组织设计。施工放样利用全站仪进行施工放样，能够提高放样精度和效率，减少人为误差和时间成本，为施工提供准确的定位信息。建筑物变形监测全站仪可以对建筑物进行长期变形监测，及时发现建筑物的不均匀沉降、水平位移等现象，保障建筑物的安全。道路工程测量道路中线放样利用全站仪进行道路中线放样，能够快速、准确地确定道路中线的位置，提高道路施工的精度和效率。纵横断面测量全站仪可以获取准确的纵横断面数据，通过数据处理和分析，绘制纵横断面图，为道路设计提供可靠的数据支持。水利工程测量水库大坝监测全站仪可以对水库大坝进行长期监测，及时发现大坝的位移、沉降等现象，保障大坝的安全。水下地形测量全站仪可以获取水下地形的高程数据，绘制水下地形图，为水利工程设计和施工提供准确的数据支持。电力工程测量输电线路定位利用全站仪进行输电线路的定位，能够快速、准确地确定线路的位置和高度，提高线路施工的精度和效率。铁塔基础放样全站仪可以对铁塔基础进行放样，确定基础的平面位置和标高，保障铁塔施工的准确性和安全性。矿山测量采掘工程测量全站仪可以用于矿山的采掘工程中，对采掘工程的进度和位置进行实时监测和记录，提高采掘工程的精度和效率。井下测量全站仪可以对矿山的井下巷道进行测量和监测，获取准确的井下平面和高程数据，保障井下作业的安全和生产效率。04全站仪的操作与使用全站仪的安装与调试安装步骤按照说明书的指引，正确安装全站仪的各个部件，确保仪器稳定可靠。调试内容调整全站仪的水平，...
