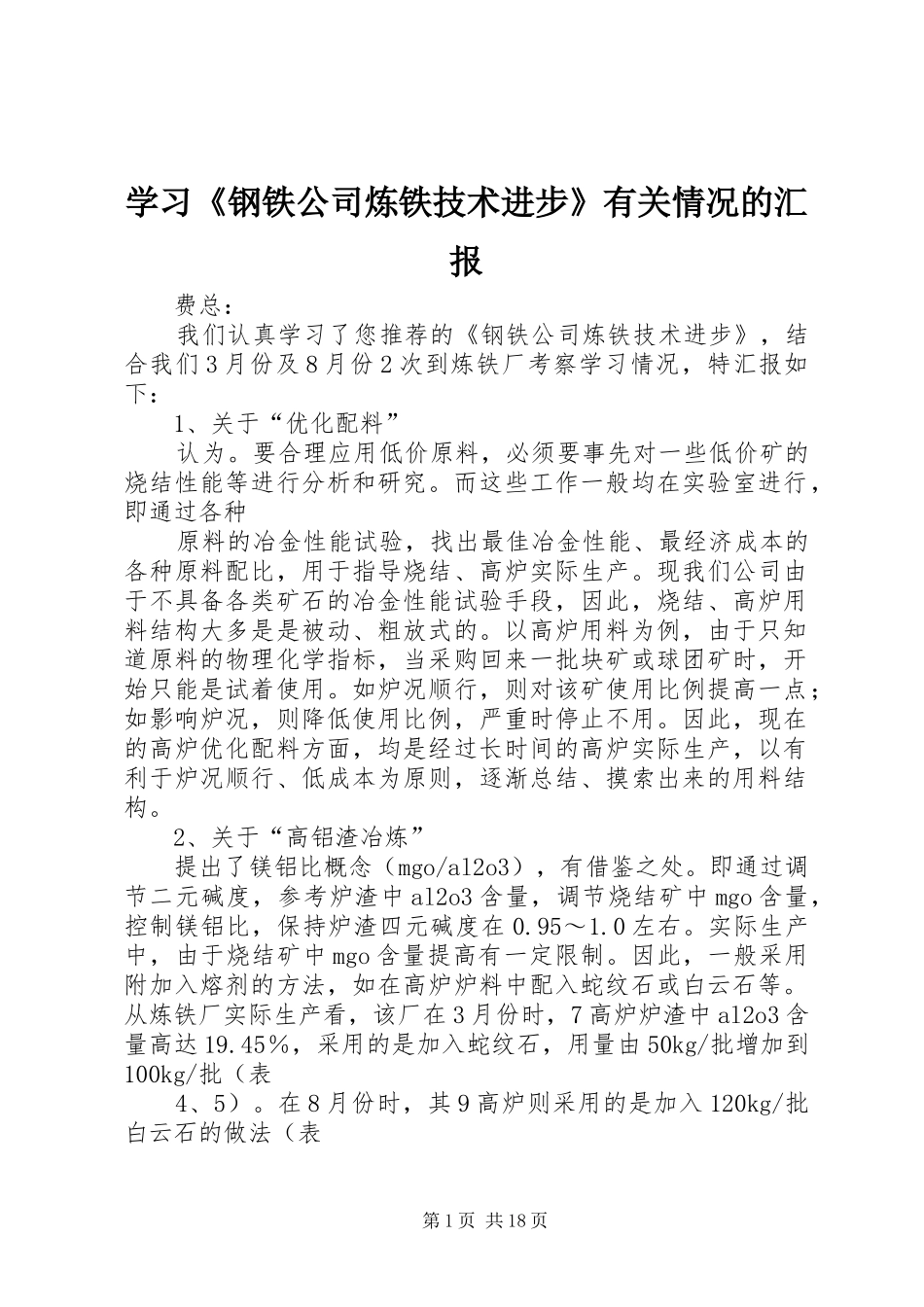

学习《钢铁公司炼铁技术进步》有关情况的汇报VIP专享VIP免费

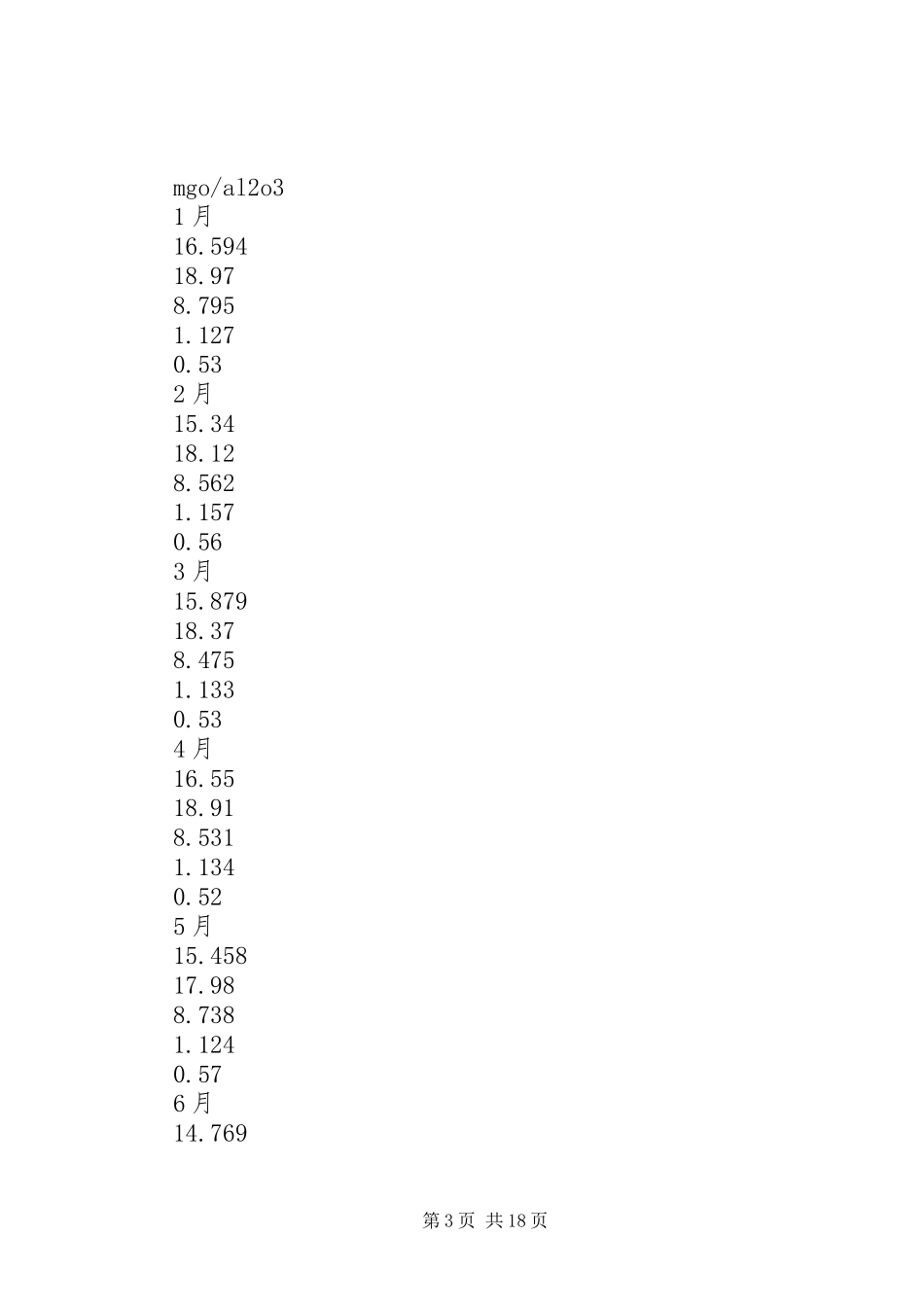

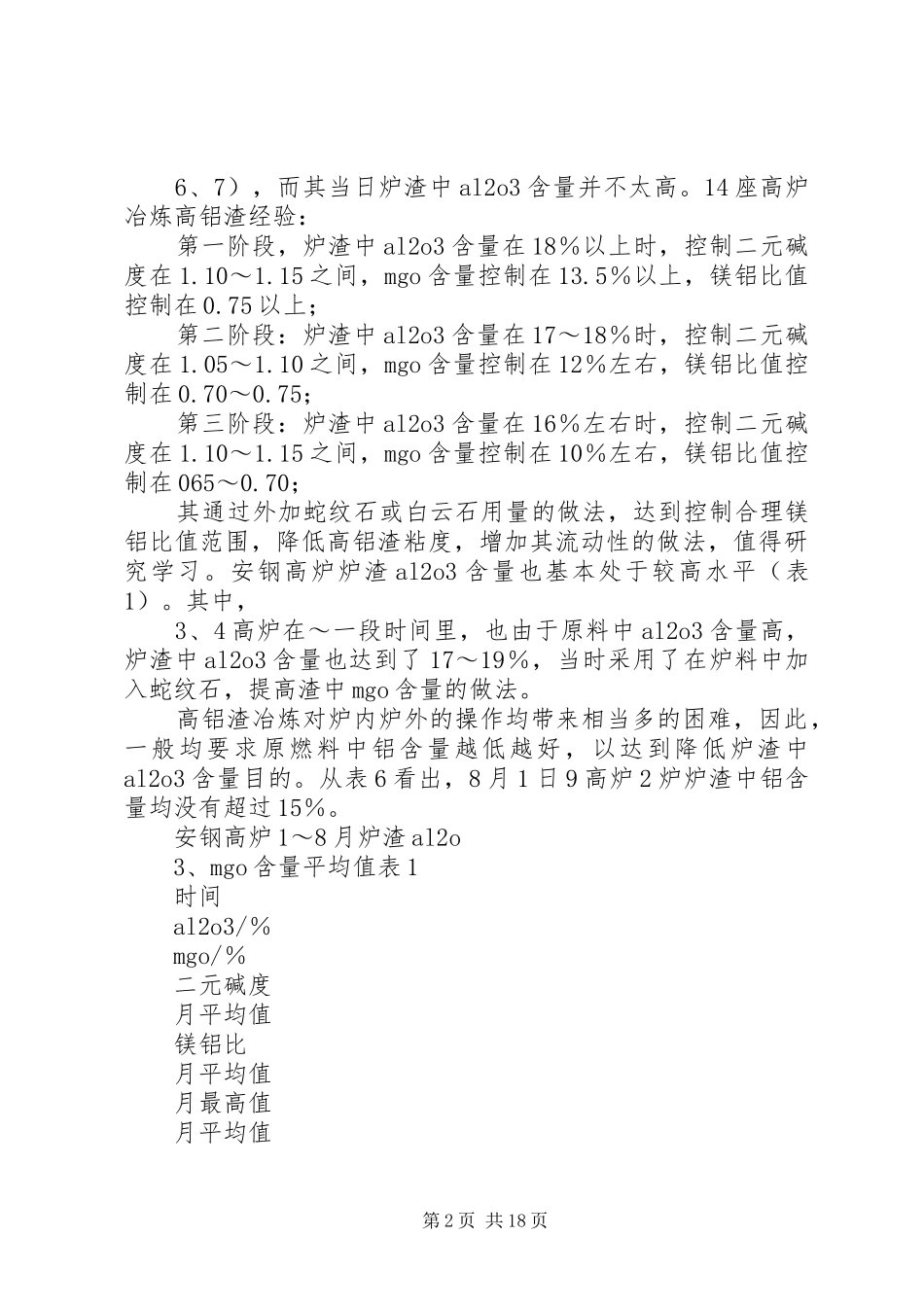

学习《钢铁公司炼铁技术进步》有关情况的汇报费总：我们认真学习了您推荐的《钢铁公司炼铁技术进步》，结合我们3月份及8月份2次到炼铁厂考察学习情况，特汇报如下：1、关于“优化配料”认为。要合理应用低价原料，必须要事先对一些低价矿的烧结性能等进行分析和研究。而这些工作一般均在实验室进行，即通过各种原料的冶金性能试验，找出最佳冶金性能、最经济成本的各种原料配比，用于指导烧结、高炉实际生产。现我们公司由于不具备各类矿石的冶金性能试验手段，因此，烧结、高炉用料结构大多是是被动、粗放式的。以高炉用料为例，由于只知道原料的物理化学指标，当采购回来一批块矿或球团矿时，开始只能是试着使用。如炉况顺行，则对该矿使用比例提高一点；如影响炉况，则降低使用比例，严重时停止不用。因此，现在的高炉优化配料方面，均是经过长时间的高炉实际生产，以有利于炉况顺行、低成本为原则，逐渐总结、摸索出来的用料结构。2、关于“高铝渣冶炼”提出了镁铝比概念（mgo/al2o3），有借鉴之处。即通过调节二元碱度，参考炉渣中al2o3含量，调节烧结矿中mgo含量，控制镁铝比，保持炉渣四元碱度在0.95～1.0左右。实际生产中，由于烧结矿中mgo含量提高有一定限制。因此，一般采用附加入熔剂的方法，如在高炉炉料中配入蛇纹石或白云石等。从炼铁厂实际生产看，该厂在3月份时，7高炉炉渣中al2o3含量高达19.45％，采用的是加入蛇纹石，用量由50kg/批增加到100kg/批（表4、5）。在8月份时，其9高炉则采用的是加入120kg/批白云石的做法（表第1页共18页6、7），而其当日炉渣中al2o3含量并不太高。14座高炉冶炼高铝渣经验：第一阶段，炉渣中al2o3含量在18％以上时，控制二元碱度在1.10～1.15之间，mgo含量控制在13.5％以上，镁铝比值控制在0.75以上；第二阶段：炉渣中al2o3含量在17～18％时，控制二元碱度在1.05～1.10之间，mgo含量控制在12％左右，镁铝比值控制在0.70～0.75；第三阶段：炉渣中al2o3含量在16％左右时，控制二元碱度在1.10～1.15之间，mgo含量控制在10％左右，镁铝比值控制在065～0.70；其通过外加蛇纹石或白云石用量的做法，达到控制合理镁铝比值范围，降低高铝渣粘度，增加其流动性的做法，值得研究学习。安钢高炉炉渣al2o3含量也基本处于较高水平（表1）。其中，3、4高炉在～一段时间里，也由于原料中al2o3含量高，炉渣中al2o3含量也达到了17～19％，当时采用了在炉料中加入蛇纹石，提高渣中mgo含量的做法。高铝渣冶炼对炉内炉外的操作均带来相当多的困难，因此，一般均要求原燃料中铝含量越低越好，以达到降低炉渣中al2o3含量目的。从表6看出，8月1日9高炉2炉炉渣中铝含量均没有超过15％。安钢高炉1～8月炉渣al2o3、mgo含量平均值表1时间al2o3/％mgo/％二元碱度月平均值镁铝比月平均值月最高值月平均值第2页共18页mgo/al2o31月16.59418.978.7951.1270.532月15.3418.128.5621.1570.563月15.87918.378.4751.1330.534月16.5518.918.5311.1340.525月15.45817.988.7381.1240.576月14.769第3页共18页17.488.6561.1220.597月14.97717.679.0181.1210.608月14.55417.298.2131.1320.563、关于“多环布料”表4～77、9高炉矿石批重为21～22t，矿石为4个布料环位，焦炭6个布料环位。我们6、7高炉矿石批重为25t，矿石、焦炭均为4个布料环位；3、4高炉矿石批重为16t，矿石为3个布料环位，焦炭为4个布料环位。从实际生产效果看，同样保证了炉况顺行，高炉各项技术经济指标较好。高炉在多环布料技术研究的一些细节、精细化程度方面做得较好，并在环位选择、圈数选择、多环布料调剂原则等，提出了具体的量化概念，可操作性、指导性较强。其核心理念为在炉喉料面形成一个焦炭平台和中心漏斗，建立布料模型，确定环位、圈数等。以9高炉8月1日j46344243.52392362332布料分析，它的6个布料角度为46°44°43.5°39°36°33°。其中46°→44°→43.5°这几个边缘角位差较小＜2°，43.5°→39°→36°→33°角位差变第4页共18页大至3°以上，有利于形成边缘平台，中心漏斗。一般，布料模型的建立，大都以高炉开炉时料面测得的实际布料数据为准，然后对设备提供的参数加以修正，最终找出适合...
