温度的电测法热电偶的定标和测温课件VIP免费

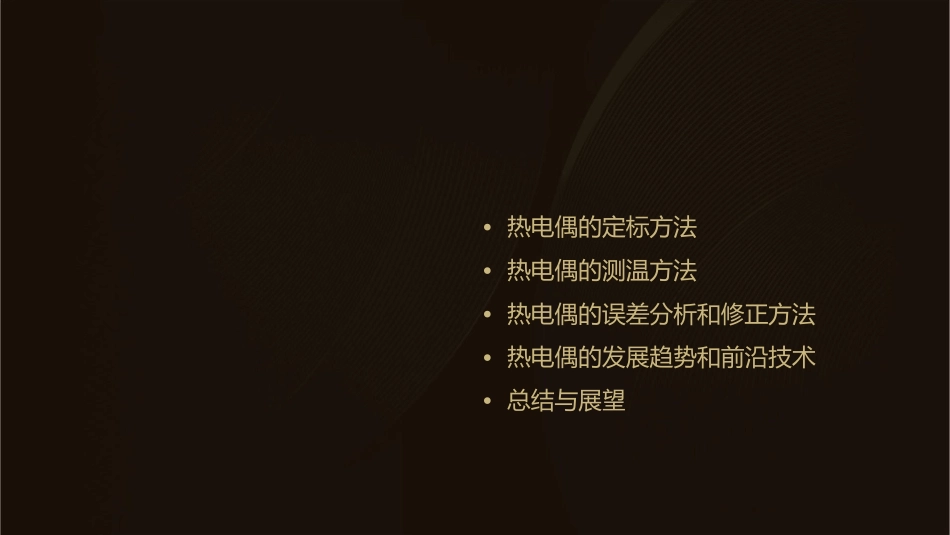

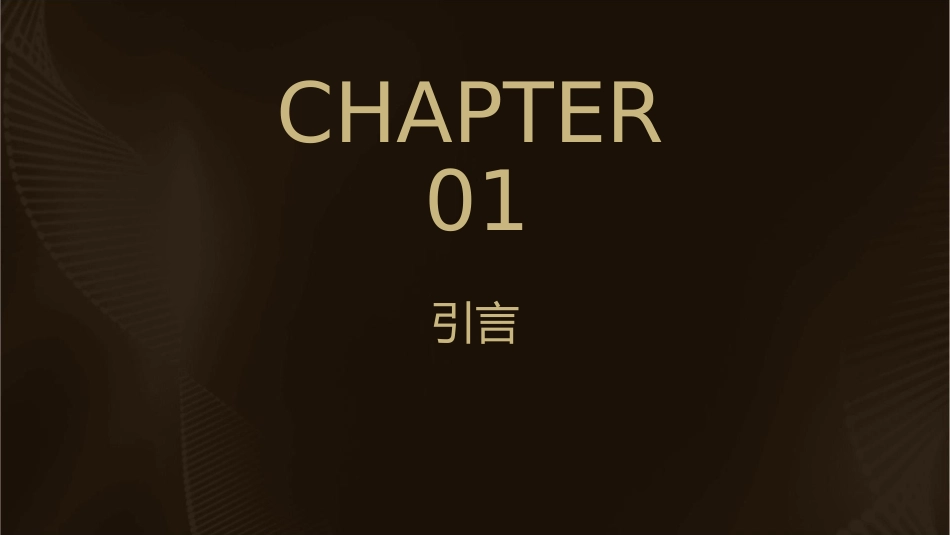

温度的电测法热电偶的定标和测温课件•热电偶的定标方法•热电偶的测温方法•热电偶的误差分析和修正方法•热电偶的发展趋势和前沿技术•总结与展望CHAPTER01引言课程背景温度是工业生产和科学研究中非常重要的物理量，准确测量温度对于产品质量和生产安全具有重要意义。电测法是一种常用的温度测量方法，而热电偶是其中一种重要的温度传感器。定标和测温是热电偶使用过程中非常重要的环节，因此本次课程将重点介绍热电偶的定标和测温方法。课程目的01020304掌握热电偶的定标原理和方法。了解热电偶测温的基本原理和熟悉热电偶在工业生产和科学研究中的应用。掌握热电偶测温的误差分析和方法。修正方法。课程安排第一部分：热电偶的讲解热电偶的定标原定标原理和方法（30分钟）理和方法介绍热电偶的定标概念和意义课程安排分析热电偶定标过程中的误差来源和修正方法第二部分：热电偶测温的基本原理和方法（30分钟）介绍热电偶测温的基本原理课程安排分析热电偶测温过程中的误差介绍热电偶测温的基本方法及其优缺点第三部分：热电偶的应用（30分钟）来源和修正方法课程安排介绍热电偶在工业生产和科学研究中的应用分析热电偶在不同领域中的应用特点和优势探讨热电偶未来的发展趋势和应用前景课程安排第四部分：实验操作（30分钟）介绍实验目的、实验器材和实验步骤指导学员进行热电偶的定标和测温实验操作分析实验数据，总结实验结果和应用技巧CHAPTER02温度电测法基础温度的概念与测量方法010203温度的定义温度的单位温度的测量方法温度是衡量物体冷热程度的物理量，是物体分子热运动的宏观表现。常见的温度单位有摄氏度（℃）、华氏度（℉）、开尔文（K）。接触式测量和非接触式测量。电测法的基本原理电测法的定义电测法的优点电测法的原理利用电学原理进行温度测量。灵敏度高、响应速度快、测量范围广、非接触式测量等。基于热电效应，将温度变化转化为电信号的变化。热电偶的工作原理热电偶的原理基于塞贝克效应，当两个导体的两端存在温度差时，回路中会产生电动势。热电偶的构造由两根不同材料的导体组成，形成两个独立的闭合回路。热电偶的应用广泛应用于工业生产、科学研究等领域。CHAPTER03热电偶的定标方法定标的概念和重要性定标的概念定标是指将热电偶的电输出与温度之间的比例关系进行校准，以确保测温的准确性和可靠性。定标的重要性定标是保证热电偶测温准确的关键步骤，因为热电偶的电输出与温度之间存在非线性关系，需要通过定标来消除误差。定标的具体步骤选取标准参考温度点记录标准温度值使用标准温度计测量恒温水槽的实际温度，并记录下来。通常选取参考温度点为0℃或100℃，根据实际需要也可以选取其他温度点。准备定标设备采集数据准备标准温度计、恒温水槽、热电偶、数据采集器和电脑等设备。打开数据采集器，设置采样频率和采样时间，开始采集热电偶的电输出数据和对应的时间值。数据处理将热电偶与数据采集器连接将热电偶插入恒温水槽中，并将其输出信号连接到数据将采集到的数据进行线性拟合，得到热电偶的电输出与温度之间的比例关系。采集器上。定标方法的实际应用工业生产中的温度监控在工业生产过程中，需要对温度进行精确控制，定标后的热电偶可以提供准确的温度反馈，有助于提高生产效率和产品质量。科学实验中的温度测量在科学实验中，准确的温度测量对于实验结果的可靠性至关重要，定标后的热电偶可以提供高精度的温度测量数据。CHAPTER04热电偶的测温方法测温的基本原理热电偶测温的基本原理是热电效应，即两种不同材料组成的闭合回路中，当两个接触点处于不同温度时，回路中会产生电动势，这个电动势正比于两接触点的温度差。热电偶测温时需要将热电偶的两个电极热电偶的输出电动势与被测点的温度之连接到一个电测量仪表上，以测量回路间呈线性关系，因此可以通过定标来确中的电动势并推断出被测点的温度。定热电偶的输出电动势与温度之间的关系。热电偶的测温电路热电偶的测温电路通常包括热电偶、冷端补偿器、放大器和线性化器。热电偶将温度转换为电动势，但这个电动势很小，需要通过放大器进行放大。冷端补偿器用于补偿热电偶在连接点到...
