热电偶温度计课件VIP免费

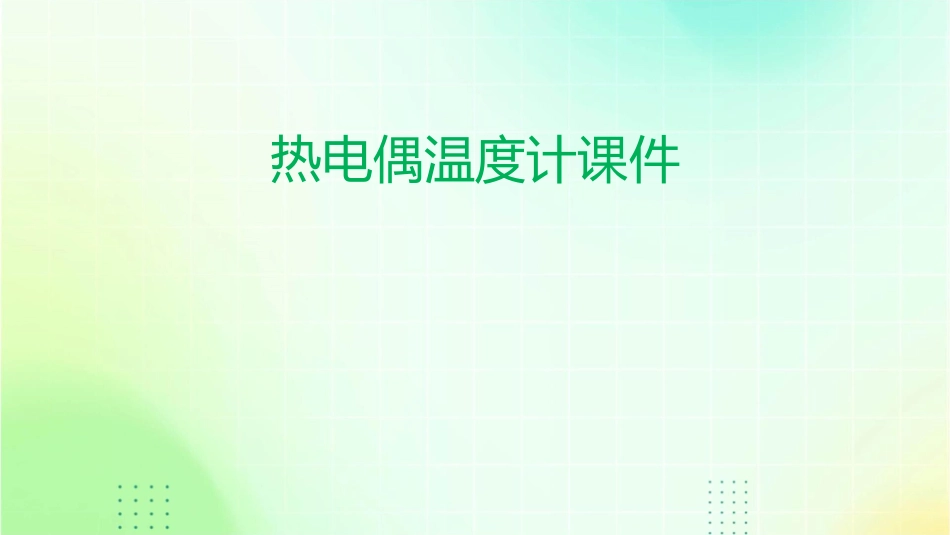

热电偶温度计课件_第1页
1/27

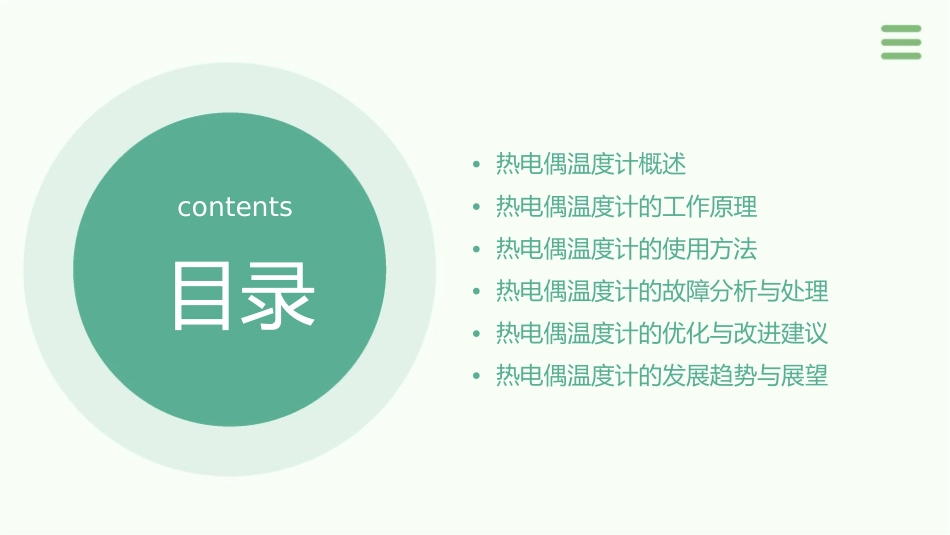

热电偶温度计课件_第2页
2/27

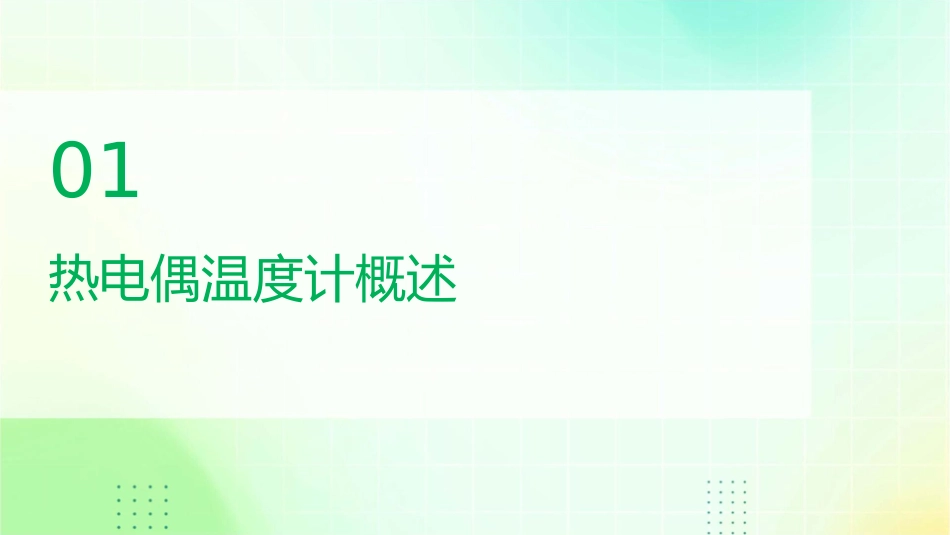

热电偶温度计课件_第3页
3/27
热电偶温度计课件•热电偶温度计概述contents•热电偶温度计的工作原理•热电偶温度计的使用方法•热电偶温度计的故障分析与处理•热电偶温度计的优化与改进建议•热电偶温度计的发展趋势与展望目录01热电偶温度计概述定义与原理热电偶温度计定义热电偶是一种将温度转化为电信号的传感器,通过测量电信号的变化来测量温度。热电偶原理热电偶基于塞贝克效应,即两种不同材料组成的闭合回路中,当两端温度不同时,回路中会产生电动势。热电偶的种类与特点热电偶的种类常见的热电偶包括镍铬-镍硅、铜-康铜、铂-铂铑等。热电偶的特点热电偶具有测量范围广、可靠性高、安装方便等优点,但也需要考虑其线性度、响应时间、稳定性等因素。热电偶温度计的应用场景010203工业生产科学研究医疗领域热电偶广泛应用于工业生产过程中,如钢铁、化工、陶瓷等行业的炉温监测、液体温度测量等。实验室和科研机构也经常使用热电偶进行材料性能研究、化学反应温度控制等。在医疗领域,热电偶也被用于监测病患的体温、实时监测手术过程中病人情况等。02热电偶温度计的工作原理热电效应热电偶的测量原理基于热电效应,即温度变化时,导体内的自由电子受到热能影响,会产生电势差。热电偶由两种不同材料的导体组成,当它们的一端结合在一起,另一端处于不同的温度时,由于热电效应,热端的电子会流向冷端,产生电势差。这个电势差与温度差成正比,因此可以通过测量电势差来推算温度差。热电偶的测量原理01020304热电偶是一种将温度变化转化为电势差的传感器。热电偶由两个不同材料的导体组成,一个称为热端,另一个称为冷端。当热端受到热量影响时,电子会从热端流向冷端,形成电势差。这个电势差与温度差成正比,因此可以通过测量电势差来推算温度差。热电偶温度计的测量误差及修正方法01由于热电偶的测量原理基于热电效应,因此存在一些误差来源,如材料不均匀、连接点接触不良、温度梯度影响等。02为了提高测量精度,需要对热电偶进行修正,包括对测量电路进行补偿、采用标准化的参考电极以及定期校准等。03热电偶温度计的使用方法热电偶的选择与安装总结词正确选择和安装热电偶是保证温度测量准确性的关键。详细描述首先,要根据测量温度范围选择合适的热电偶材料,如镍铬、镍铝、铜镍等。其次,在安装热电偶时,要确保其与被测物体充分接触,以避免产生误差。热电偶温度计的校准与调试总结词定期校准和调试热电偶温度计可以确保其准确性和可靠性。详细描述在校准和调试过程中,首先要检查热电偶的线性范围和灵敏度,然后根据需要进行调整。此外,还要对热电偶的绝缘电阻进行测试,以确保其符合要求。热电偶温度计的使用注意事项总结词在使用热电偶温度计时,必须遵守相关规定和操作要求,以确保安全和准确性。详细描述首先,要避免热电偶在高温、高压、腐蚀等恶劣环境下使用。其次,在安装和使用过程中,要避免对热电偶造成机械损伤。最后,要定期对热电偶进行检查和维护,以确保其正常运行。04热电偶温度计的故障分析与处理热电偶故障分析与处理总结词详细描述热电偶故障是常见的温度计故障之一,主要表现在测量不准确、响应速度慢和输出不稳定等方面。处理方法包括检查热电偶的安装位置、连接线路、参考端温度和绝缘电阻等。热电偶是一种常见的温度传感器,广泛应用于工业生产和实验室测量中。然而,由于使用环境和使用年限等因素影响,热电偶温度计可能会出现各种故障。其中,最常见的故障之一就是热电偶故障。该故障通常表现为测量不准确、响应速度慢和输出不稳定等。为了解决这个问题,需要检查热电偶的安装位置、连接线路、参考端温度和绝缘电阻等。如果发现异常,需要及时进行调整或更换部件。热电偶温度计的仪表故障分析与处理要点一要点二总结词详细描述仪表故障也是热电偶温度计常见的故障之一,主要表现在显示屏不显示、按键失灵、报警指示灯不亮等方面。处理方法包括检查仪表电源、连接线路、保险丝和报警设置等。热电偶温度计的仪表部分是实现温度测量和显示的关键部件。然而,由于使用环境和使用年限等因素影响,仪表部分也可能会出现各种故障。其中,最常见的故障之一就是显示屏不显...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

热电偶温度计课件
