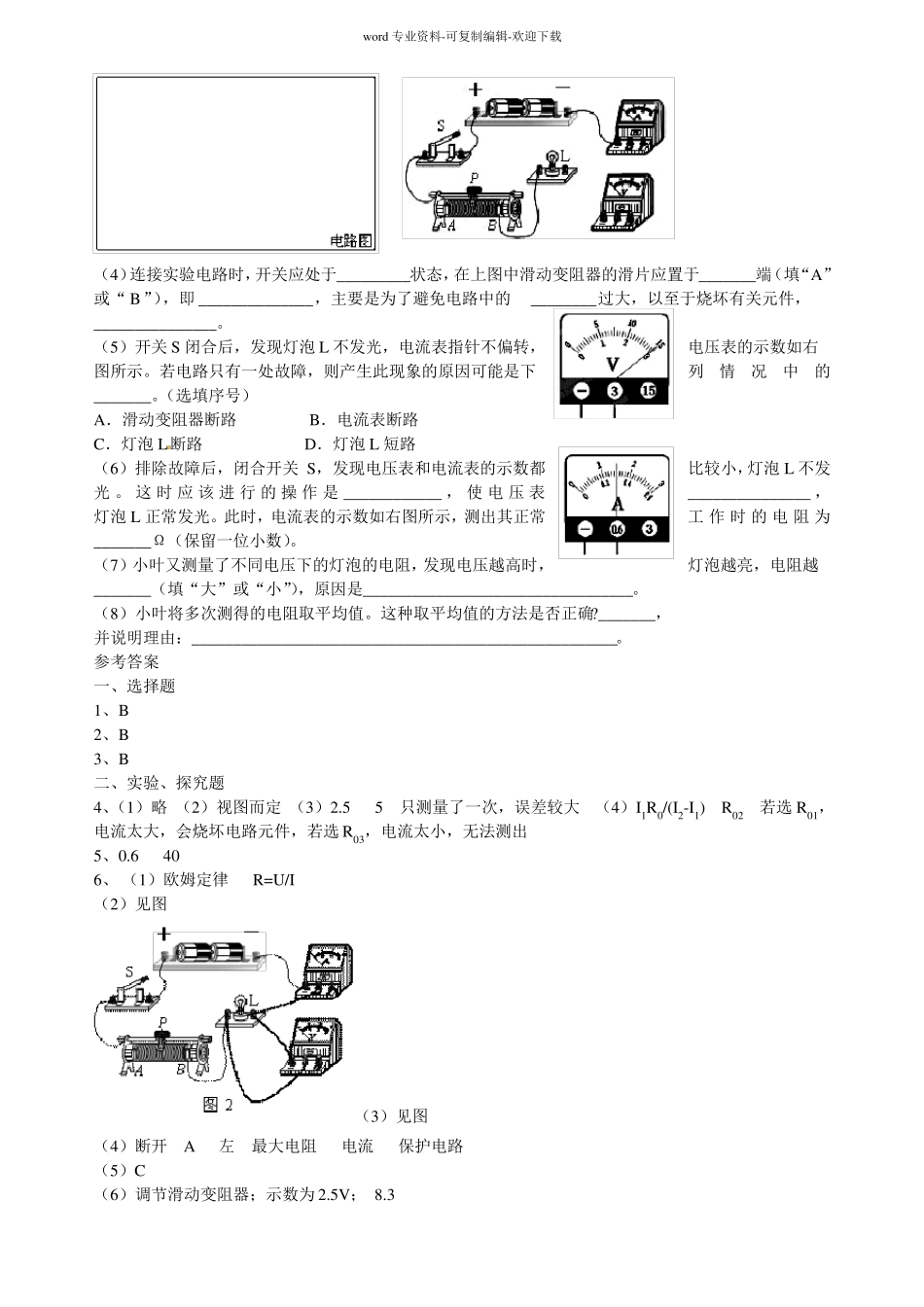

word专业资料-可复制编辑-欢迎下载《电阻的测量》练习题1一、选择题（）1、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是A．改变电路中的电流B．改变被测电阻的阻值C．改变被测电阻两端的电压D．保护电路（）2、一个白炽灯泡，在室温下用伏安法测一次电阻，在正常工作时再用伏安法测一次电阻，后一次测得的阻值比前一次测得的阻值大10倍以上，造成这种差异的原因是A．两次测量加在灯泡两端的电压不同B．两次测量灯丝温度不同C．两次测量通过灯丝的电流不同D．两次测量室内的温度不同（）3、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮二、实验、探究题4、为了测量阻值约为5Ω的定值电阻Rx的阻值，许华用如图所示的电路进行实验。（1）请连接实物图。（2）电路连接正确后，在闭合开关之前，滑动变阻器的滑片应移到______________(选填“A”或“B”)端，这样做的目的是为了防止电流过大，保护电路；（3）许华同学合上开关，调节变阻器的滑片到某位置时，观察到两个电表的示数如右图，电压表示数为________V，可计算出电阻值为____________Ω。许华仅把这一次实验测量所得的阻值作为最后的结果，小明认为不合适，理由是：___________________________。（4）实验时，许华还设计了另一种不同的方案测该电阻的阻值（电路如下图所示，仍用两节干电池作电源，电流表仍有0-0.6A和0-3A两个量程），设计的实验操作步骤如下：①按照电路图正确连接电路，②闭合开关S1，读出电流表示数I1，③闭合开关S1和S2，读出电流表示数I2。则未知电阻Rx的数学表达式是_________________（图中R0为已知电阻）。可供选择的定值电阻R0有：R01=0.1Ω，R02=10Ω，R03=1000Ω，则你认为应选用______，理由是________________________________________________________________。5、为了测量Rx的阻值，某同学设计了如右图所示的电路。已知R0为10Ω，当S1断开，S2闭合时，电压表的示数为3V；当S2断开，S1闭合时，电压表的示数如乙图所示。由此可知R0两端的电压为______V，Rx的阻值为______Ω。6、用伏安法测标有“2.5V”的字样小灯泡L的电阻。（1）实验原理是__________________，计算电阻的公式是________________。（2）在左侧方框内画出实验电路图。（3）右图为小叶尚未完成的实物图。请将电路连接完整。word专业资料-可复制编辑-欢迎下载（4）连接实验电路时，开关应处于_________状态，在上图中滑动变阻器的滑片应置于_______端（填“A”或“B”），即______________，主要是为了避免电路中的________过大，以至于烧坏有关元件，_______________。（5）开关S闭合后，发现灯泡L不发光，电流表指针不偏转，电压表的示数如右图所示。若电路只有一处故障，则产生此现象的原因可能是下列情况中的_______。（选填序号）A．滑动变阻器断路B．电流表断路C．灯泡L断路D．灯泡L短路（6）排除故障后，闭合开关S，发现电压表和电流表的示数都比较小，灯泡L不发光。这时应该进行的操作是____________，使电压表_______________，灯泡L正常发光。此时，电流表的示数如右图所示，测出其正常工作时的电阻为_______Ω（保留一位小数）。（7）小叶又测量了不同电压下的灯泡的电阻，发现电压越高时，灯泡越亮，电阻越_______（填“大”或“小”），原因是_________________________________。（8）小叶将多次测得的电阻取平均值。这种取平均值的方法是否正确?_______，并说明理由：____________________________________________________。参考答案一、选择题1、B2、B3、B二、实验、探究题4、（1）略（2）视图而定（3）2.55只测量了一次，误差较大（4）I1R0/(I2-I1)R02若选R01，电流太大，会烧坏电路元件，若选R03，电流太小，无法测出5、0.6406、（1）欧姆定律R=U/I（2）见图（3）见图（4）断开A左最大电阻电流保护电路（5）C（6）调节滑动变阻器；示数为2.5V；8.3word专业资料-可复制编辑-欢迎下载（7...
