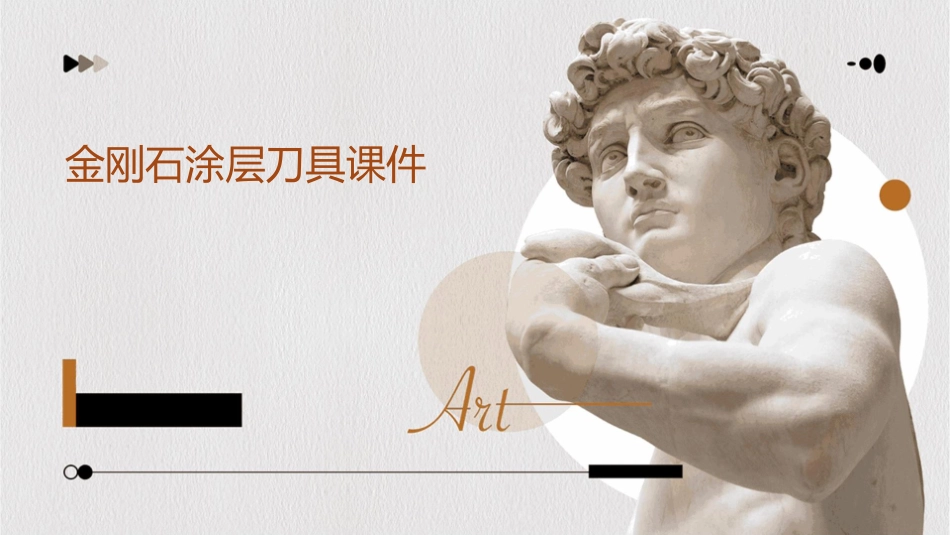

金刚石涂层刀具课件VIP免费

金刚石涂层刀具课件_第1页
1/27
金刚石涂层刀具课件_第2页
2/27
金刚石涂层刀具课件_第3页
3/27

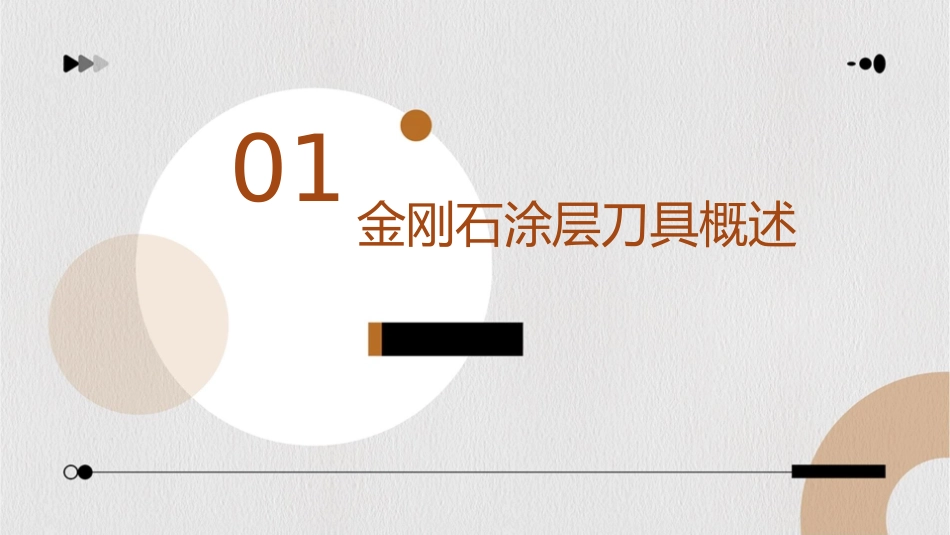

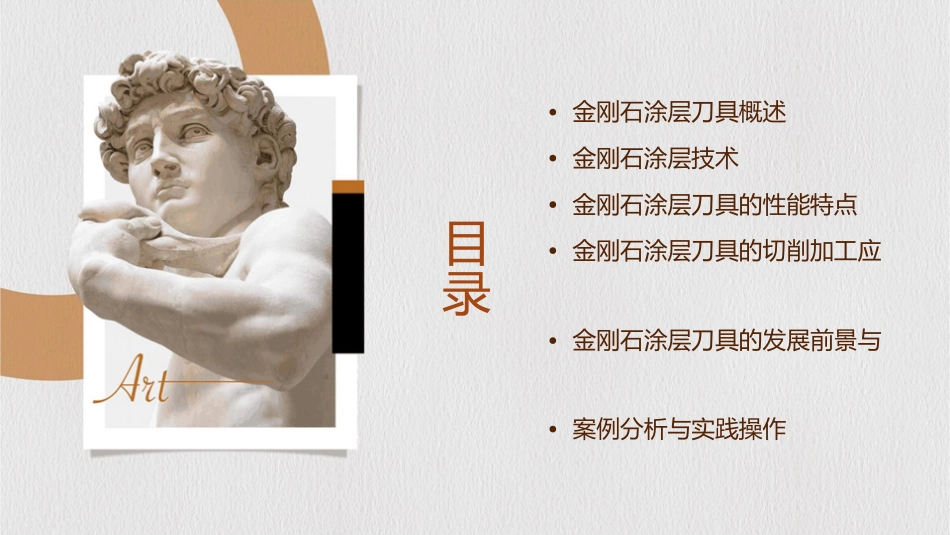

金刚石涂层刀具课件•金刚石涂层刀具概述•金刚石涂层技术•金刚石涂层刀具的性能特点•金刚石涂层刀具的切削加工应目录•金刚石涂层刀具的发展前景与•案例分析与实践操作01金刚石涂层刀具概述金刚石涂层刀具的定义定义金刚石涂层刀具是指在刀具基体表面通过化学气相沉积等方法,覆盖一层金刚石薄膜的刀具。特性金刚石是自然界中最硬的物质,具有高硬度、高强度、低摩擦系数、高热导率等优异性能。金刚石涂层刀具的优点01020304高硬度长寿命优良的热稳定性良好的化学稳定性金刚石涂层刀具具有极高的硬度,能够轻松切削高硬度材料,提高加工效率。由于金刚石的高硬度和低摩擦系数,刀具寿命显著延长,降低了生产成本。金刚石具有高热导率,能快速散热,减少刀具因高温产生的变形和磨损。金刚石化学性质稳定,不易与加工材料发生化学反应,有利于保持刀具的切削性能。金刚石涂层刀具的应用领域航空航天领域超精密加工领域用于加工高强度、高硬度的航空航天材料,如钛合金、高温合金等。用于光学元件、微电子器件等超精密零件的加工。汽车制造领域其他领域用于汽车零部件的高效精密加工,如发动机缸体、曲轴等。包括能源、环保、医疗等领域中需要高性能切削刀具的场合。02金刚石涂层技术金刚石涂层制备原理高温高压法利用高温高压条件,使碳源气体在金刚石籽晶上沉积,形成金刚石涂层。此方法制备的涂层纯度高,结晶质量好。化学气相沉积法(CVD)在较低的温度和压力条件下,通过化学反应将碳源气体分解为碳原子,并在基体表面沉积形成金刚石涂层。CVD法具有制备温度低、涂层质量好等优点。金刚石涂层制备工艺预处理沉积后处理对基体表面进行抛光、清洗等处理,确保表面光洁度和平整度,提高涂层与基体的结合力。采用高温高压法或CVD法,在基体表面沉积金刚石涂层。沉积过程中需要精确控制温度、压力、气体流量等参数,确保涂层质量。对沉积完成的涂层进行热处理、机械加工等后处理,提高涂层的致密性和附着力,满足刀具使用要求。金刚石涂层质量控制涂层厚度结晶质量通过精确控制沉积时间和参数,确保涂层厚度在预定范围内,满足刀具性能要求。采用X射线衍射、拉曼光谱等手段对涂层结晶质量进行检测,确保涂层具有高纯度和良好结晶度。结合力表面粗糙度通过划痕法、压入法等测试方法,评价涂层与基体之间的结合力,确保涂层在使用过程中不易脱落。采用原子力显微镜等设备对涂层表面粗糙度进行检测,保证涂层表面光洁度满足刀具加工精度要求。03金刚石涂层刀具的性能特点硬度与耐磨性超高硬度金刚石是自然界中最硬的物质,其硬度远超过其他材料,使得金刚石涂层刀具具有卓越的耐磨性能。耐磨性能优异金刚石涂层刀具能够在高速切削和重负荷切削条件下保持较长的使用寿命,降低刀具更换频率,提高生产效率。热稳定性与抗氧化性高热稳定性金刚石具有极高的热稳定性,能够在高温条件下保持优异的性能,适用于高速切削和高温加工环境。抗氧化性能强金刚石涂层刀具在高温和氧化环境下不易氧化,能够保持刀具表面的稳定性和光滑度,延长刀具使用寿命。摩擦系数与切削力低摩擦系数金刚石涂层具有极低的摩擦系数,能够减少切削过程中的摩擦热和粘结现象,降低刀具磨损和破损风险。切削力减小由于金刚石涂层刀具具有优异的硬度和耐磨性,使得切削过程中的切削力减小,有利于降低机床负荷和能耗,提高加工效率。同时,减小切削力也有助于减少工件变形和加工精度损失。04金刚石涂层刀具的切削加工应用车削加工高效切削金刚石涂层刀具在车削加工中可实现高速切削,提高加工效率,降低生产成本。优异的耐磨性金刚石涂层刀具具有极高的硬度和耐磨性,能够长时间保持刀具锋利,减少换刀次数。适用于高精度零件加工金刚石涂层刀具在车削高精度零件时,能够保证零件的尺寸精度和表面质量。铣削加工大进给量加工金刚石涂层刀具具有高耐磨性和高热稳定性,支持大进给量加工,提高加工效率。高硬度材料加工金刚石涂层刀具在铣削高硬度材料时,如淬火钢、硬质合金等,能够显著提高加工效率,延长刀具寿命。复杂曲面加工金刚石涂层刀具在铣削复杂曲面时,能够保持较好的刀具刃磨状态,降低零件表面粗糙度。钻...
