应用LSDYNA进行薄板成形仿真课件VIP免费

应用LSDYNA进行薄板成形仿真课件_第1页
1/28
应用LSDYNA进行薄板成形仿真课件_第2页
2/28
应用LSDYNA进行薄板成形仿真课件_第3页
3/28

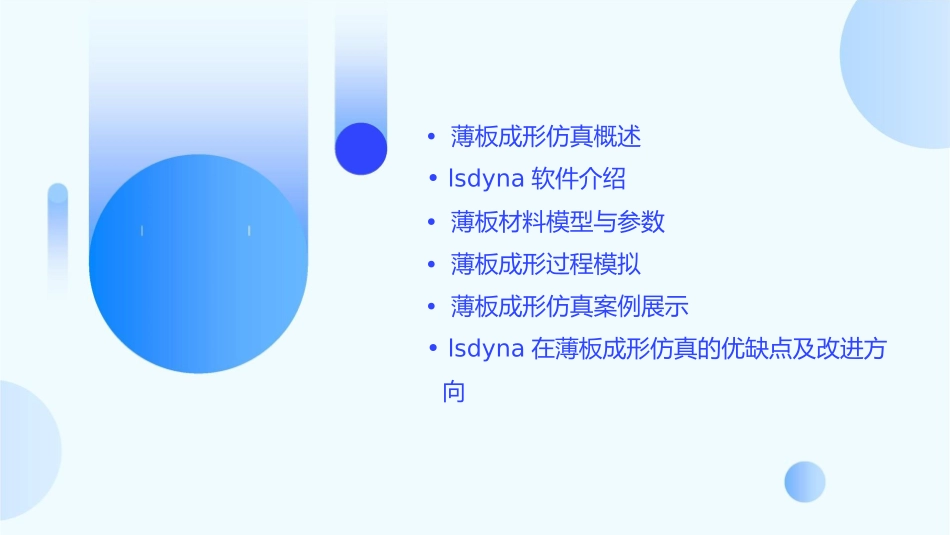

•薄板成形仿真概述•lsdyna软件介绍•薄板材料模型与参数•薄板成形过程模拟•薄板成形仿真案例展示•lsdyna在薄板成形仿真的优缺点及改进方向薄板成形仿真概述薄板成形仿真定义薄板成形仿真是指通过数值模拟方法,模拟薄板在成形过程中的变形、应力、应变和模具与薄板之间的相互作用等物理和力学行为。这种方法基于有限元方法,将薄板离散化为有限个单元,通过对每个单元进行分析和计算,得到整个薄板的成形过程和结果。薄板成形仿真应用场景0102汽车制造航空航天汽车车身、车门、车顶等部件的冲压成形过程模拟。飞机蒙皮、机身部件、机翼等复杂形状的冲压成形过程模拟。家电行业其他行业洗衣机、冰箱、空调等家电产品的钣金件冲压成形过程模拟。金属加工、钣金制造、精密制造等领域中的冲压成形过程模拟。0304薄板成形仿真研究现状随着计算机技术和数值计算方法的不断发展,薄板成形仿真技术的研究和应用也越来越成熟。然而,薄板成形仿真技术仍然存在一些挑战和问题,如物理模型简化、接触摩擦问题、网格划分等,需要进一步研究和改进。目前,国内外众多学者和企业都在研究和应用薄板成形仿真技术,并取得了一系列重要的研究成果和应用案例。lsdyna软件介绍lsdyna软件特点独特的算法高精度lsdyna采用隐式算法,能够更准确地模拟材料的大变形和应力应变响应。通过有限元方法进行精细网格划分,可以获得更高的计算精度。强大的前后处理功能广泛的材料模型lsdyna具有强大的前后处理功能,可以方便地进行模型建立、网格划分、边界条件施加和结果分析等操作。lsdyna支持多种材料模型,包括金属、塑料、橡胶等,可以模拟各种材料的力学行为。lsdyna软件应用领域汽车工业01lsdyna被广泛应用于汽车工业中,模拟汽车零部件的冲压、弯曲和拉伸等成形过程。航空航天0203lsdyna可用于模拟飞机和火箭等航空器的起飞、着陆和机动过程中薄板的变形和应力分布。船舶制造lsdyna可以模拟船体薄板的弯曲和变形,为船舶制造过程中的结构优化提供支持。lsdyna软件基本原理有限元方法lsdyna采用有限元方法进行离散化,将连续的物理问题转换为离散的数值问题。动力学方程lsdyna通过求解动力学方程来模拟材料的变形和应力应变响应,包括牛顿第二定律、Hooke定律等基本物理方程。薄板材料模型与参数材料弹性模型各向同性弹性模型各向异性弹性模型假设材料在各个方向上的弹性性质是相同的,可以用一个二维的弹性常数矩阵来表示。考虑了材料在不同方向上的弹性性质是不同的,需要用两个相互独立的弹性常数矩阵来表示。VS材料塑性模型要点一要点二塑性屈服准则塑性流动法则基于材料的应力应变曲线,定义材料发生塑性变形的条件。描述了材料发生塑性变形时,应变和应力之间的关系。材料本构模型弹性本构模型塑性本构模型描述了材料在弹性范围内的力学行为。描述了材料在塑性变形时的力学行为。材料参数获取与处理实验测量通过实验来测量材料的弹性、塑性等参数。数值模拟数据处理通过有限元软件来模拟材料的力学行为,从而获取材料的参数。对获取的参数进行处理,例如修正误差、归一化等。薄板成形过程模拟前处理模型建立网格划分使用CAD软件进行薄板模型的建立,包括几对模型进行有限元网格划分,薄板部分采用细密的网格以提高精度。何形状、尺寸、材料属性等。材料属性定义边界条件和载荷施加定义薄板的材料属性,如弹性模量、泊松比、屈服强度等。根据实际工况,设置模型的边界条件和载荷。求解器设置与运行求解器选择选择LS-DYNA作为求解器,该求解器在薄板成形仿真方面具有较高的精度和稳定性。算法设置设置合适的算法和求解参数,如时间步长、稳定性条件等。运行求解启动求解器进行求解,观察求解过程,确保收敛和稳定性。后处理及结果分析结果导入变形云图将求解结果导入后处理软件中。观察薄板的变形情况,分析变形区域的分布和变形量。应变和应力分布成形极限图分析薄板内部的应变和应力分布情况,以及最大应力和应变出现的位置。根据成形极限图分析薄板的成形性能,判断是否出现起皱、破裂等现象。薄板成形仿真案例展示案例一:简单的弯曲成形总结词详细描述该案例展示了应用lsdyna进行简单的弯曲...
