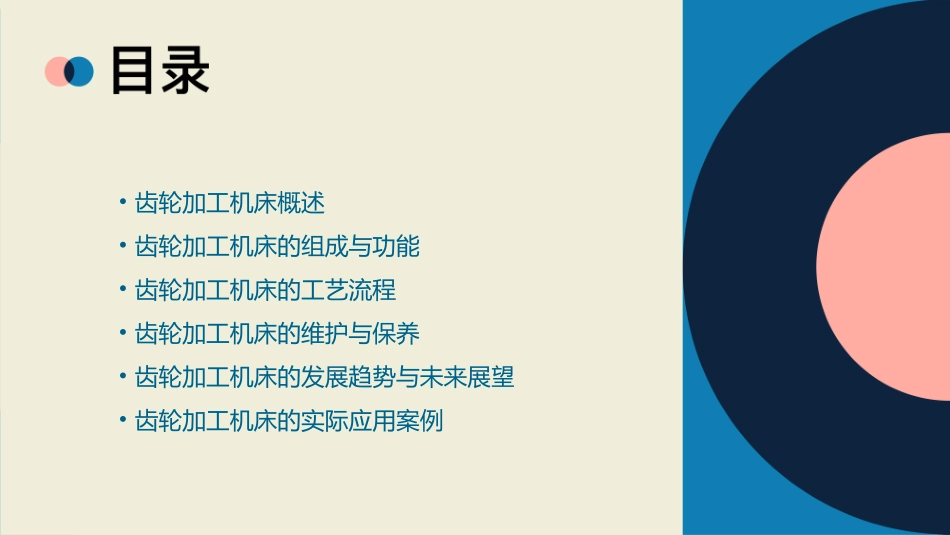

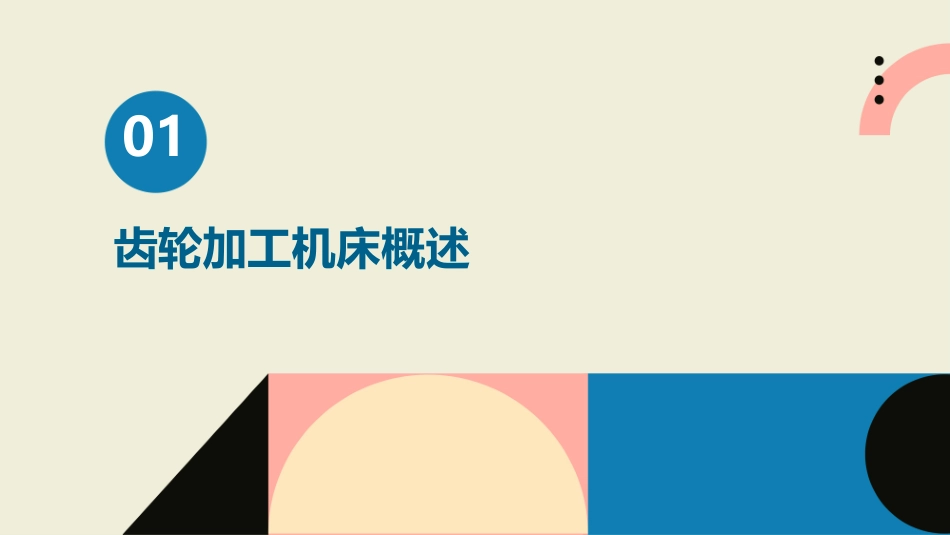

齿轮加工机床讲述课件•齿轮加工机床概述•齿轮加工机床的组成与功能•齿轮加工机床的工艺流程•齿轮加工机床的维护与保养•齿轮加工机床的发展趋势与未来展望•齿轮加工机床的实际应用案例01齿轮加工机床概述齿轮加工机床是一种用于制造各种齿轮的专用机床，通过精确的切削和磨削工艺，将原材料加工成具有特定齿形和尺寸的齿轮。定义根据加工方式和工艺的不同，齿轮加工机床可分为滚齿机、插齿机、磨齿机、铣齿机等类型。分类齿轮加工机床的定义与分类滚齿机利用滚刀的旋转运动，将齿轮毛坯加工成具有特定齿形的齿轮。滚刀的切削刃在切削过程中形成连续的螺旋线，与齿轮毛坯的表面相互作用，切削出齿形。插齿机利用插齿刀的往复运动，将齿轮毛坯加工成具有特定齿形的齿轮。插齿刀的切削刃在切削过程中与齿轮毛坯的表面相互作用，形成齿形。磨齿机利用砂轮的旋转运动，将已加工出的齿轮表面进行磨削，以达到精确的齿形和尺寸。砂轮的切削刃在切削过程中与齿轮表面相互作用，去除多余的材料，形成精确的齿形。铣齿机利用铣刀的旋转运动，将齿轮毛坯加工成具有特定齿形的齿轮。铣刀的切削刃在切削过程中与齿轮毛坯的表面相互作用，形成齿形。01020304齿轮加工机床的工作原理汽车变速箱、传动系统等部件需要大量精确制造的齿轮，齿轮加工机床是汽车制造业中必不可少的设备之一。汽车制造业航空航天器中的精密传动系统需要高精度、高质量的齿轮，齿轮加工机床在航空航天业中具有广泛的应用。航空航天业风电、石油钻井等领域需要大型传动系统和齿轮，齿轮加工机床在能源行业中也有着重要的应用。能源行业农业机械中的传动系统和齿轮也需要进行精确制造，齿轮加工机床在农机制造中也有着广泛的应用。农机制造齿轮加工机床的应用领域02齿轮加工机床的组成与功能主轴系统的性能直接影响齿轮加工的精度和效率，因此，主轴系统需要具有高精度、高刚性和高稳定性。主轴系统的润滑和冷却也是其重要组成部分，以确保主轴的正常运转。主轴系统是齿轮加工机床的核心部分，它负责传递动力，带动工件旋转，以进行切削加工。主轴系统刀具系统刀具系统是齿轮加工机床的重要组成部分，它负责装夹刀具，以进行切削加工。刀具系统的精度和刚性对齿轮加工的精度和效率有着重要影响，因此，刀具系统需要具有高精度、高刚性和高稳定性。刀具系统的调整和更换也是其重要组成部分，以确保齿轮加工的正常进行。冷却系统是齿轮加工机床的重要组成部分，它负责为切削区域提供冷却液，以降低切削温度，减少热变形，提高加工精度。冷却系统的设计和使用需要充分考虑切削液的种类、流量、压力等因素，以确保冷却效果良好。冷却系统的维护和清洁也是其重要组成部分，以防止冷却液污染和堵塞。冷却系统控制系统是齿轮加工机床的重要组成部分，它负责控制机床的各个部分协调工作，以完成齿轮加工任务。控制系统需要具有高精度、高稳定性和易操作性，以确保齿轮加工的正常进行。控制系统的软件和硬件需要定期更新和维护，以确保其正常运行。控制系统03安全防护系统的设计和使用需要充分考虑操作人员的操作习惯和安全意识等因素，以确保其正常运转。01安全防护系统是齿轮加工机床的重要组成部分，它负责保障操作人员的安全。02安全防护系统需要具有可靠性、稳定性和易维护性等特点，以防止意外事故的发生。安全防护系统03齿轮加工机床的工艺流程齿轮毛坯的制备毛坯制备是齿轮加工的第一道工序，包括锻造、铸造、焊接等方法，目的是制造出满足加工要求的齿轮毛坯。毛坯的尺寸和形状必须与最终齿轮的要求相符合，同时要保证足够的强度和硬度。粗加工的目的是去除毛坯大部分余量，为后续精加工做准备。粗加工可以采用滚齿、插齿等方法，根据齿轮的大小和精度要求选择合适的加工方法。齿形的粗加工精加工是在粗加工的基础上，进一步加工齿轮的齿形，以达到最终的精度要求。精加工可以采用磨齿、剃齿等方法，根据齿轮的精度等级和材料选择合适的加工方法。齿形的精加工修整加工是在精加工之后，对齿轮的齿形进行微调，以进一步提高齿轮的精度和减小误差。修整加工可以采用研齿、珩齿等方法，根据齿轮的精度要求和表面质量选择合...
