模块六数字信号的频带传输课件VIP免费

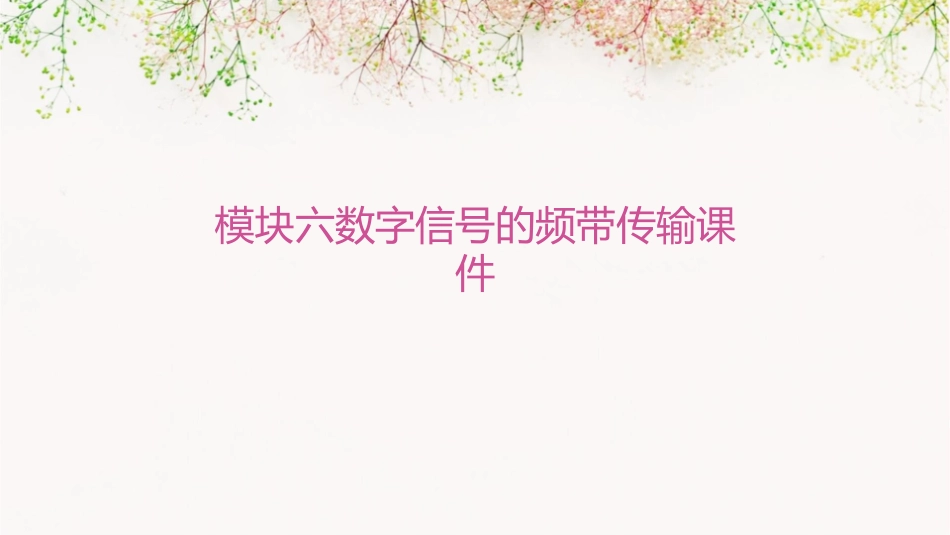

模块六数字信号的频带传输课件_第1页
1/27

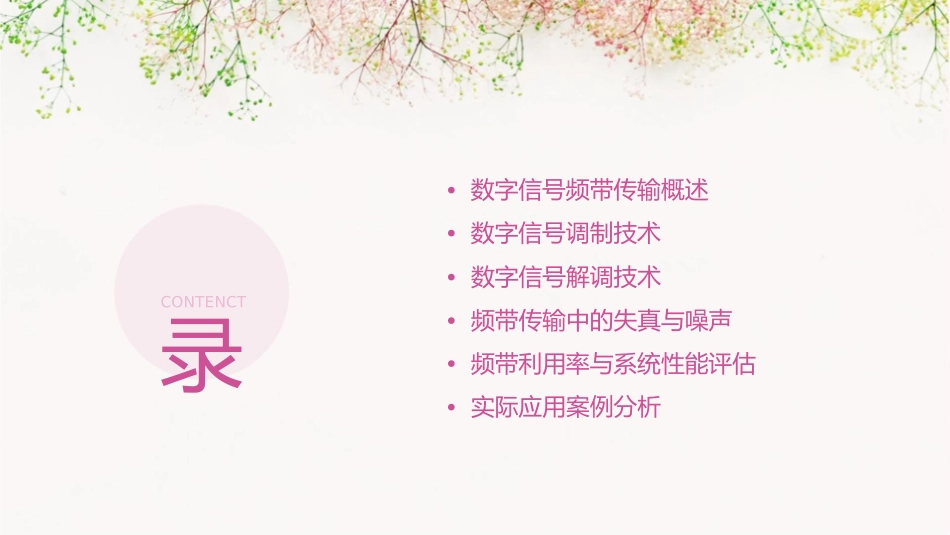

模块六数字信号的频带传输课件_第2页
2/27

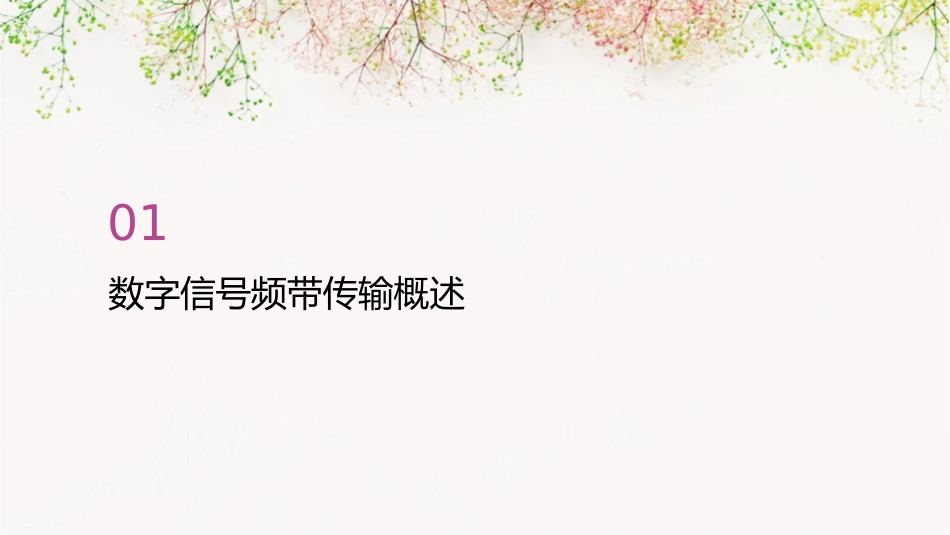

模块六数字信号的频带传输课件_第3页
3/27
模块六数字信号的频带传输课件•数字信号频带传输概述•数字信号调制技术•数字信号解调技术CONTENCT录•频带传输中的失真与噪声•频带利用率与系统性能评估•实际应用案例分析01数字信号频带传输概述定义与特点定义数字信号的频带传输是指将数字信号调制到高频载波上进行传输,再通过解调还原成原始数字信号的过程。特点抗干扰能力强,传输距离远,可实现多路复用和高速传输。应用场景有线通信系统如电话线、光纤等,采用频带传输技术实现数字信号的远距离传输。无线通信系统如卫星通信、移动通信等,利用频带传输技术实现数字信号的高效传输。广播与电视系统采用频带传输技术将音频、视频等多媒体信息传输到广大用户。发展趋势100%80%80%宽带化高速化智能化随着通信技术的不断发展,数字信号的频带传输速度将不断提高,满足日益增长的信息传输需求。引入人工智能、机器学习等技术,实现频带传输的自动化优化和智能管理,提高通信系统的性能和效率。为了适应多媒体信息的传输需求,频带宽度将不断拓展,实现更高速率的信息传输。02数字信号调制技术ASK调制原理调制原理在ASK调制中,二进制数字信号“0”和“1”分别对应载波的两种不同振幅状态。当发送“1”时,载波振幅达到最大;当发送“0”时,载波振幅减小到零。调制方式振幅键控(ASK)是一种数字调制方式,通过改变载波的振幅来传递数字信息。优缺点ASK调制具有实现简单、成本低的优点,但抗干扰能力较差,适用于近距离、低速率的数字通信系统。FSK调制原理调制方式01频移键控(FSK)是一种数字调制方式,通过改变载波的频率来传递数字信息。调制原理02在FSK调制中,二进制数字信号“0”和“1”分别对应载波的两种不同频率状态。当发送“1”时,载波频率达到一个较高值;当发送“0”时,载波频率降低到一个较低值。优缺点03FSK调制具有较好的抗干扰能力和适应性,适用于中远距离、中速率的数字通信系统。此外,FSK调制还具有实现简单、成本低的优点。PSK调制原理调制方式相移键控(PSK)是一种数字调制方式,通过改变载波的相位来传递数字信息。调制原理在PSK调制中,二进制数字信号“0”和“1”分别对应载波的两种不同相位状态。当发送“1”时,载波相位发生180度的变化;当发送“0”时,载波相位保持不变。优缺点PSK调制具有较高的频谱利用率和抗干扰能力,适用于高速率、远距离的数字通信系统。此外,PSK调制还具有实现简单、成本低的优点。然而,PSK调制对相位噪声和频偏较为敏感,因此需要采取一定的措施来减小这些影响。03数字信号解调技术ASK解调方法包络检波法通过包络检波器还原出原始信号,适用于低速率数字信号解调。同步检波法利用同步信号对ASK信号进行相干解调,可获得较好的抗噪声性能,适用于高速数字信号解调。FSK解调方法非相干解调法包括包络检波法和差分检波法等,无需恢复载波相位信息,实现简单,但抗噪声性能较差。相干解调法利用同步信号对FSK信号进行相干解调,可获得较好的抗噪声性能,但需要恢复载波相位信息,实现较复杂。PSK解调方法极性比较法通过比较PSK信号相位跳变前后的极性来判决数字信息,实现简单,但抗噪声性能较差。差分相干解调法利用前后码元之间的相位差来判决数字信息,可获得较好的抗噪声性能,但需要较高的码元同步精度。04频带传输中的失真与噪声线性失真原因及影响线性失真原因信号在传输过程中受到电阻、电感、电容等线性元件的影响,导致信号波形发生畸变。线性失真影响线性失真会导致信号幅度和相位发生变化,可能引起信号重叠和互相干扰,降低通信质量。非线性失真原因及影响非线性失真原因信号在传输过程中受到放大器、混频器等非线性元件的影响,导致信号波形发生严重畸变。非线性失真影响非线性失真会导致信号产生新的频率成分和谐波,可能引起严重的交调失真和互调失真,对通信质量造成严重影响。噪声来源及影响噪声来源通信系统中的噪声主要来源于电阻热噪声、放大器噪声、电源噪声等。噪声影响噪声会降低信号的信噪比,使得接收端难以准确还原发送端的信号,严重时可能导致通信中断。05频带利用率与系统性能评估频带利用率计算方法计算公式频带利用率=有效信息速...
