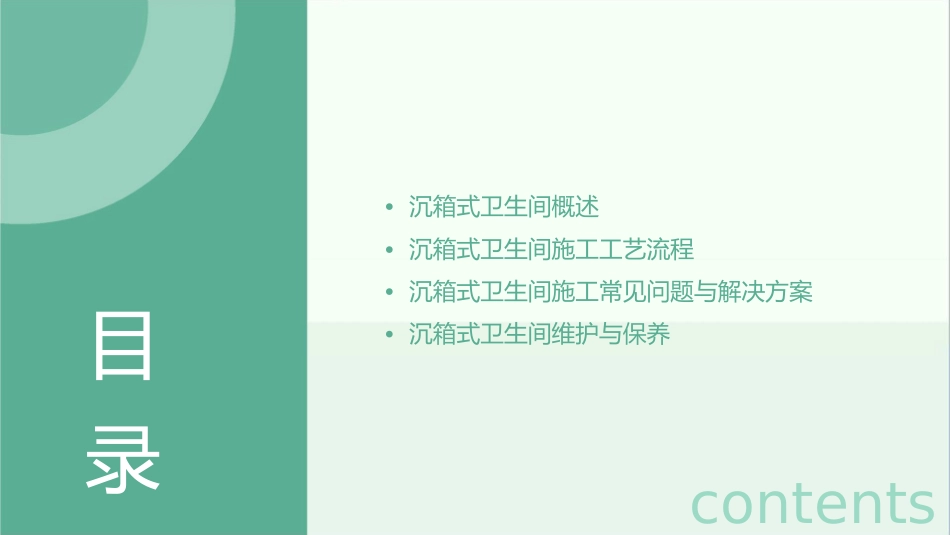

浅谈沉箱式卫生间施工工艺流程课件•沉箱式卫生间概述•沉箱式卫生间施工工艺流程•沉箱式卫生间施工常见问题与解决方案•沉箱式卫生间维护与保养目录contents01沉箱式卫生间概述沉箱式卫生间的定义•定义:沉箱式卫生间是一种采用下沉式设计,将卫生间地面下沉一定深度,并在下沉空间中设置排水管道、防水层等结构的卫生间。沉箱式卫生间的优点排水效果好沉箱式设计有利于排水管道的布置,能够实现快速、有效的排水。空间利用率高通过下沉式设计,卫生间顶部的高度可以降低,提高了空间利用率。隔音、隔热性能好下沉空间可以起到一定的隔音、隔热作用,提高卫生间的舒适度。沉箱式卫生间与传统卫生间的比较010203空间布局排水效果施工难度沉箱式卫生间通过下沉式设计优化了空间布局,而传统卫生间空间布局相对固定。沉箱式卫生间排水效果通常优于传统卫生间,因为下沉空间更有利于排水管道的布置。沉箱式卫生间施工难度较大,需要处理下沉空间的防水、排水等问题,而传统卫生间施工相对简单。02沉箱式卫生间施工工艺流程施工前准备技术准备材料准备现场准备熟悉施工图纸,了解沉箱式卫生间的结构特点、设计要求及施工规范。对施工人员进行技术交底,明确施工步骤和质量标准。提前准备好所需的建筑材料,如钢筋、水泥、砂子、石子等,确保材料质量符合规范要求。同时,准备好相应的防水材料、排水管道等。清理施工现场,确保场地平整、无杂物。搭建临时设施,如施工用电、用水等。检查施工设备是否完好,确保施工顺利进行。施工步骤详解1.基础处理地基处理:根据设计要求进行地基处理,如地基夯实、铺设垫层等。防水层施工:在地基上涂刷防水涂料,形成防水层,防止地下水渗入。施工步骤详解2.沉箱制作钢筋骨架搭建:按照设计要求,在现场搭建沉箱的钢筋骨架,确保钢筋的规格、间距等符合规范要求。模板安装:在钢筋骨架内外安装模板,确保模板的平整度、垂直度等符合规范要求。施工步骤详解•混凝土浇筑:向模板内浇筑混凝土,振捣密实,确保混凝土的质量。养护混凝土,待其达到一定强度后拆除模板。施工步骤详解3.管道安装排水管道安装:按照设计要求,在沉箱内安装排水管道,确保管道的坡度、接口等符合规范要求。给水管道安装:在沉箱内安装给水管道,确保管道的密封性、水压试验等符合规范要求。施工步骤详解4.防水施工沉箱内侧防水:在沉箱内侧涂刷防水涂料,形成防水层,防止水分渗入沉箱内部。地面防水:在沉箱上部的地面进行防水施工,确保地面的防水性能。施工步骤详解5.回填及面层施工010203回填:在沉箱内外及管道周围回填砂土或碎石,分层夯实,确保回填的密实度。面层施工:在回填后的地面上进行面层施工,如铺贴瓷砖、安装洁具等。施工注意事项0102030405在施工过程中,要严格遵守施工规范和安全操作规程,确保施工人员的人身安全。对于关键施工环节,如钢筋骨架搭建、模板安装、混凝土浇筑等,要严格控制施工质量,确保沉箱的制作质量符合规范要求。在防水施工过程中,要注意涂刷防水涂料的厚度、均匀度等,确保防在回填过程中,要注意分层夯实,确保回填的密实度。回填材料要符施工结束后,要进行全面的质量检查和验收,确保沉箱式卫生间的施工质量符合规范要求和设计要求。对于存在的问题要及时进行整改,确保施工质量达标。水层的施工质量。同时,合设计要求,不得使用对于防水层的养护也要充分重视,避免因养护不当导致防水层失效。劣质材料或建筑垃圾进行回填。03沉箱式卫生间施工常见问题与解决方案漏水问题防水措施不到位、管道破裂、施工质量差。•漏水问题是沉箱式卫生间施工中常见的问题之一,主要原因包括防水措施不到位、管道破裂等施工质量问题。为解决这一问题,需要在施工过程中加强防水措施,确保防水层施工质量。同时,在安装排水管道时要检查管道质量,防止管道破裂导致漏水。在施工完成后,进行严格的验收程序,确保卫生间不出现漏水问题。沉箱破损问题•沉箱破损问题主要表现为沉箱开裂、变形等。主要原因包括材料质量差、施工不规范导致承载能力不足等。为解决这一问题,首先要选择优质的材料,确保沉箱的抗压、抗折强度符合要求。其次,在施...
