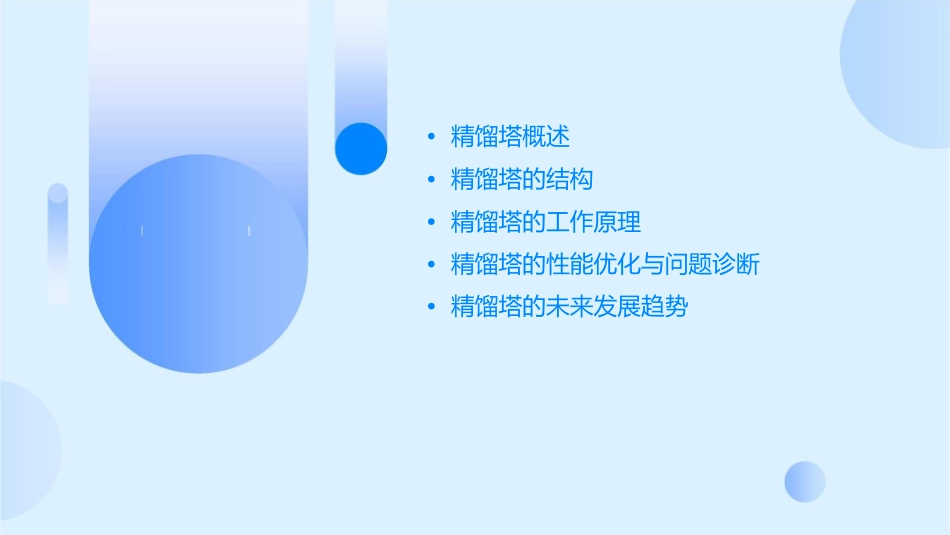

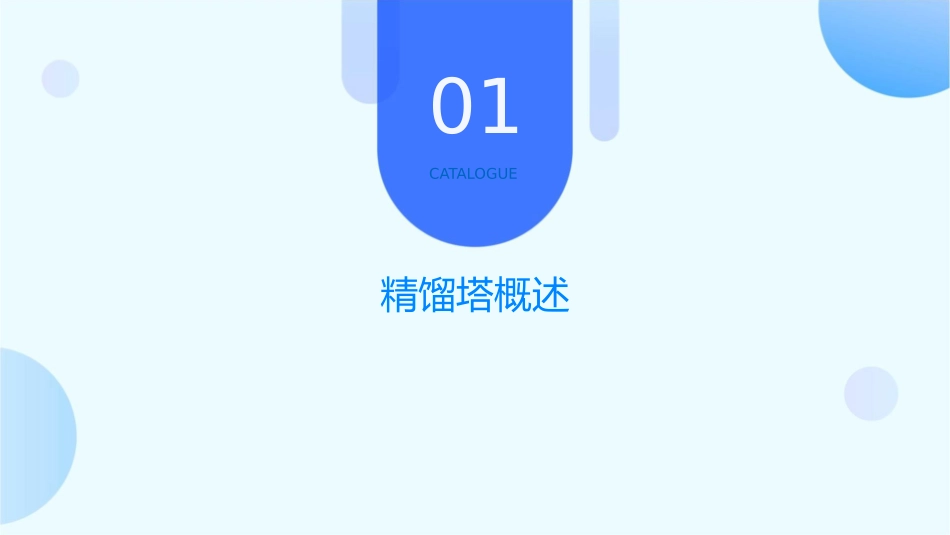

精馏塔的结构和工作原理解读课件•精馏塔概述•精馏塔的结构•精馏塔的工作原理•精馏塔的性能优化与问题诊断•精馏塔的未来发展趋势01CATALOGUE精馏塔概述精馏塔的定义和用途定义精馏塔也被称为蒸馏塔，是一种用于分离混合物中不同成分的设备。它基于不同成分之间的沸点差异，通过加热和冷凝的过程实现分离。用途精馏塔广泛应用于化工、石油、制药、食品等工业领域，用于提纯原料、回收溶剂、制造产品等。精馏塔在工业中的应用01020304石油化工化工制药食品工业用于石油分馏，将原油分离成不同的石油产品，如汽油、柴油、煤油等。用于分离和提纯化学品，如醇、酮、酸等。用于提取药物的有效成分，以及制备高纯度的药品。用于浓缩果汁、提取香料和色素、制造酒类等。精馏塔的分类按操作方式分类01连续精馏塔和间歇精馏塔。连续精馏塔连续进料和出料，适用于大规模工业生产；间歇精馏塔则是一批一批地处理混合物。按结构分类02板式塔和填料塔。板式塔内设有若干层塔板，混合物在塔板上进行传热和传质；填料塔内填充有填料，混合物在填料表面进行分离。按压力分类03常压精馏塔和减压精馏塔。常压精馏塔在大气压下操作，适用于沸点较高的混合物的分离；减压精馏塔则在低于大气压的条件下操作，适用于沸点较低或易分解的混合物的分离。02CATALOGUE精馏塔的结构塔体010203主要组成部分塔板填料塔体是精馏塔的主要组成部分，通常是圆柱形，高度和直径根据处理量和分离要求而定。塔体内部设置有多个塔板，用于增加气液接触面积，促进传质和传热过程。部分精馏塔采用填料替代塔板，以增加气液接触面积，提高分离效率。再沸器作用类型控制再沸器位于精馏塔底部，用于将塔底液体加热至沸腾，产生上升蒸汽，为精馏过程提供热量。再沸器有多种类型，如直接加热式、间接加热式等，根据具体工艺要求进行选择。再沸器的加热量需要严格控制，以保证塔内气液平衡和稳定的分离效果。冷凝器作用冷凝方式液体回流冷凝器位于精馏塔顶部，用于将塔顶上升蒸汽冷凝成液体，实现气液分离。冷凝器可采用水冷、空冷等方式，根据工艺要求和冷凝介质选择合适的冷凝方式。冷凝后的液体一部分回流至塔内，作为精馏过程的回流液，其余部分作为产品采出。回流液与上升蒸汽在塔内逆流接触，实现组分分离。03CATALOGUE精馏塔的工作原理精馏过程的基本原理分离原理精馏是利用不同物质在塔内多次部分汽化和部分冷凝，使得它们分离的原理进行工作的。基于混合物中各组分挥发度的差异，通过塔内上升的气相与下降的液相之间的接触传质，实现物质的分离。平衡原理在塔板上，汽液两相充分接触，达到相平衡。随着混合物不断向上推进，每个塔板上的温度和浓度都会发生变化，从而实现不同组分间的分离。精馏塔的工艺流程加热冷凝混合物在塔底被加热，产生上升的气相。气相在塔顶被冷凝成液体，部分液体作为回流液返回塔内，其余作为产品采出。进料塔板分离回流回流液从塔顶返回塔内，与上升的气相再次接触传质，提高分离效果。原料混合物从塔底进入精馏塔。气相在上升过程中，与下降的液相在塔板上接触，传质传热，实现组分分离。精馏塔的操作参数和操作线操作参数包括进料量、加热量、冷却量、回流比等。这些参数直接影响塔内汽液平衡和传质效果，需根据原料性质和产品要求进行调整。操作线表示塔内各点温度、浓度等参数随时间和空间的变化关系。通过监测操作线，可实时掌握塔内工况，判断操作是否稳定，以及调整操作参数。常见的操作线有温度线、浓度线、压力线等。04CATALOGUE精馏塔的性能优化与问题诊断精馏塔性能优化策略结构参数优化选用高效塔板通过调整塔板间距、塔径等结构参数，降低塔内压降，提高分离效率。采用高效塔板（如筛板、浮阀塔板等），增加气液接触面积，强化传质过程。操作参数调整热量集成与优化优化进料位置、回流比等操作参数，提高塔的处理能力和分离效果。合理利用塔顶、塔底余热，降低能耗，提高能源利用效率。精馏塔常见问题及诊断方法漏液雾沫夹带表现为塔板效率下降，产品质量不合格。诊断方法：检查塔板密封、降液管等部件，及时修复漏点。塔顶产品中混入过多液相，影响产品质量。诊断方法：调整...
