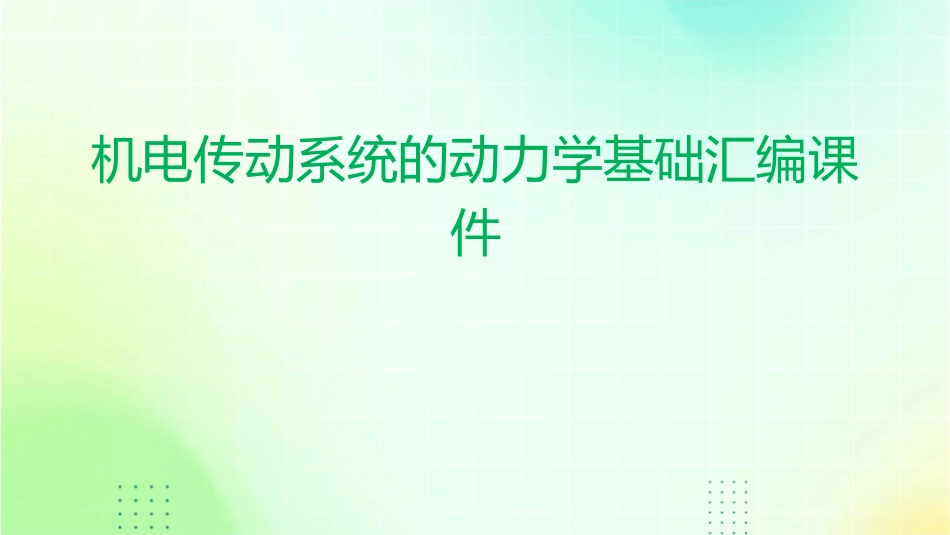

机电传动系统的动力学基础汇编课件VIP免费

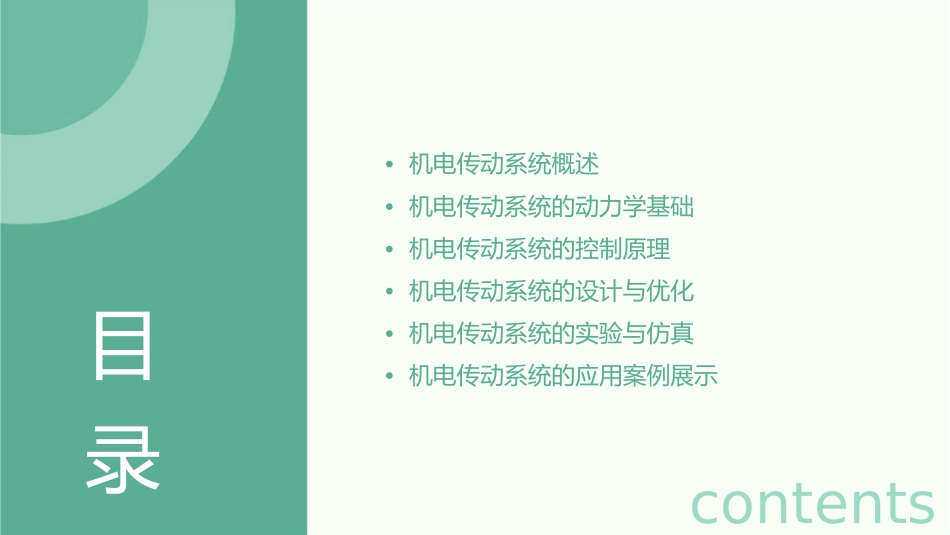

机电传动系统的动力学基础汇编课件•机电传动系统概述•机电传动系统的动力学基础•机电传动系统的控制原理•机电传动系统的设计与优化•机电传动系统的实验与仿真•机电传动系统的应用案例展示目录contents01机电传动系统概述机电传动系统的基本概念01机电传动系统是指利用机械能、电能、液压能或气压能等驱动形式，实现机械、电子设备或生产线的运动和动力传递的系统。02机电传动系统涉及机械、电子、控制等多个学科领域，是现代制造业和工业自动化不可或缺的重要组成部分。机电传动系统的应用与发展机电传动系统广泛应用于各种机械设备、电子设备、生产线等，如数控机床、自动化生产线、汽车、航空航天等领域。随着工业4.0、智能制造等技术的不断发展，机电传动系统的应用前景更加广泛，技术水平也不断提高。机电传动系统的基本组成机电传动系统通常由电动机、减速器、联轴器、传动轴、轴承、皮带、链条等组成。电动机是机电传动系统的核心部件，常用的电动机有直流电动机、交流异步电动机、永磁电动机等。减速器是用来降低转速和增加扭矩的装置，根据不同的传动形式和工况要求，可选用不同的减速器。联轴器是用来连接电动机和传动轴的装置，常用的联轴器有刚性联轴器和弹性联轴器等。02机电传动系统的动力学基础牛顿运动定律与刚体动力学牛顿运动定律描述物体运动的基本规律，包括惯性定律、加速度定律和作用与反作用定律。刚体动力学研究刚体在力作用下的运动和转动的规律，包括刚体的平动、定轴转动和定点转动。机电传动系统的动力学模型机电传动系统的组成电动机、减速器、联轴器和负载组成的机电传动系统。动力学模型的建立根据牛顿运动定律和刚体动力学，建立机电传动系统的动力学方程，描述系统的运动规律。机电传动系统的稳定性分析稳定性的概念机电传动系统的稳定性分析在受到外界扰动后，系统能够恢复到原来的平衡状态，称为稳定性。通过分析动力学方程，判断机电传动系统在受到扰动后是否能恢复到原来的平衡状态。03机电传动系统的控制原理控制系统的基本概念控制系统一个完整的控制系统是由控制器和被控制系统组成的。控制系统是通过改变被控制系统的输入或输出，以使其输出或状态达到所需的目标或要求。开环控制开环控制是一种控制系统，其特点是控制器的输出不会对被控制系统的输入产生影响。开环控制系统简单，但往往精度不高。闭环控制闭环控制是一种控制系统，其特点是控制器的输出会直接或间接地影响被控制系统的输入。闭环控制系统复杂，但往往精度较高。机电传动系统的开环控制与闭环控制机电传动系统的开环控制机电传动系统的闭环控制在开环控制中，电动机的转速由控制器直接控制，而不对实际转速进行监控。在闭环控制中，电动机的转速由控制器间接控制，而实际转速通过编码器等传感器进行监控。这种控制方式复杂，但可以对系统误差进行修正。VS这种控制方式简单，但不能对系统误差进行修正。机电传动系统的控制性能指标稳定性控制系统在受到外部干扰后能够恢复到稳定状态的能力。快速性控制系统达到目标状态所需的时间。准确性控制系统达到目标状态的精度。04机电传动系统的设计与优化机电传动系统的设计原则与方法电机选择根据系统要求，选择合适的电机类型和规格，考虑电机的转速、转矩、功率等参数。确定系统要求明确机电传动系统的性能、功率、效率等要求，根据实际应用场景选择合适的传动方式。控制器设计根据电机的特性和系统需求，设计合适的控制器，包括硬件和软件部分，确保系统稳定、可靠、高效。机电传动系统的优化算法与实现优化目标01明确优化的目标函数，如能耗、体积、重量等，以及约束条件如转速、转矩、功率等。优化算法0203采用合适的优化算法如遗传算法、粒子群算法、模拟退火算法等，对系统进行优化设计。实现过程通过编程语言或仿真软件实现优化算法，对机电传动系统进行优化设计，得到最优解。机电传动系统的可靠性设计与分析010203可靠性评估可靠性设计分析方法对机电传动系统的可靠性进行评估，包括电机、控制器、传动装置等关键部件的可靠性。根据可靠性评估结果，对系统进行可靠性设计，包括冗余设计、容错设计等。采用故障树...
