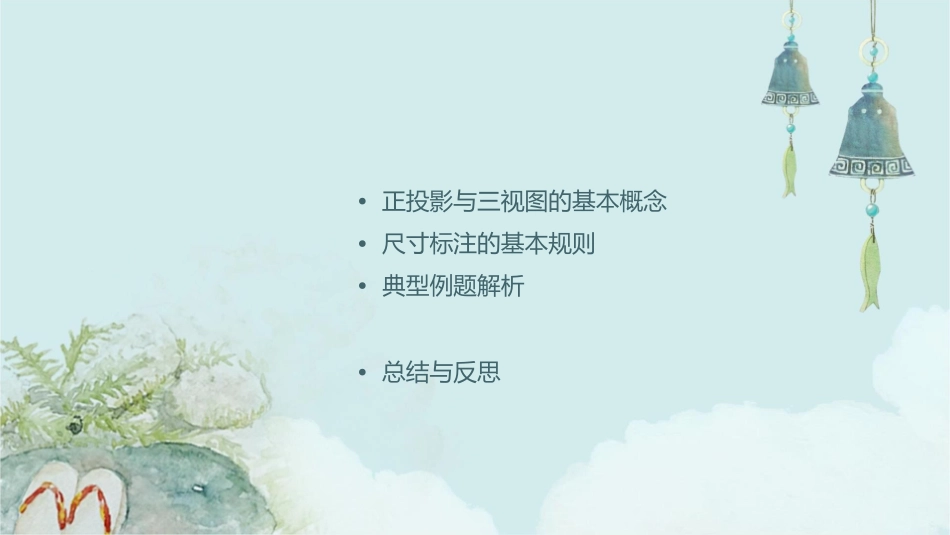

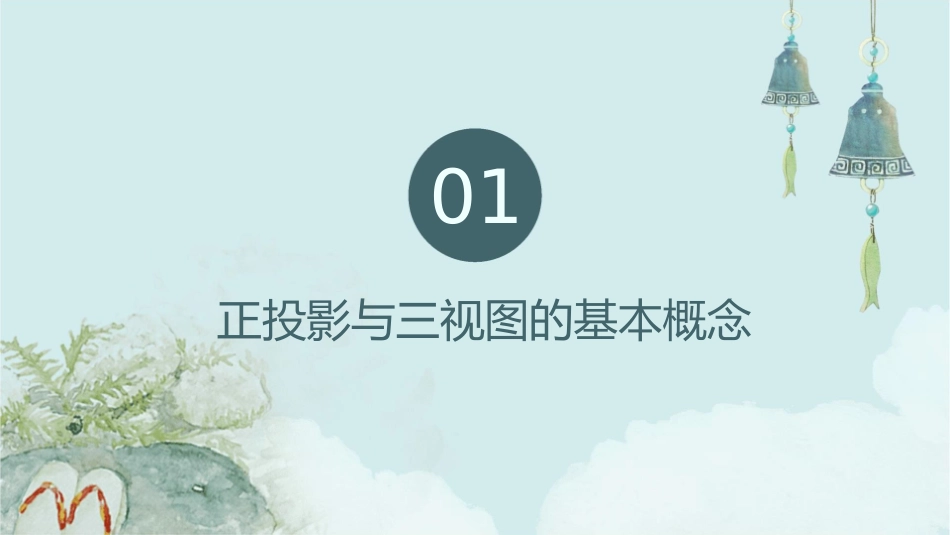

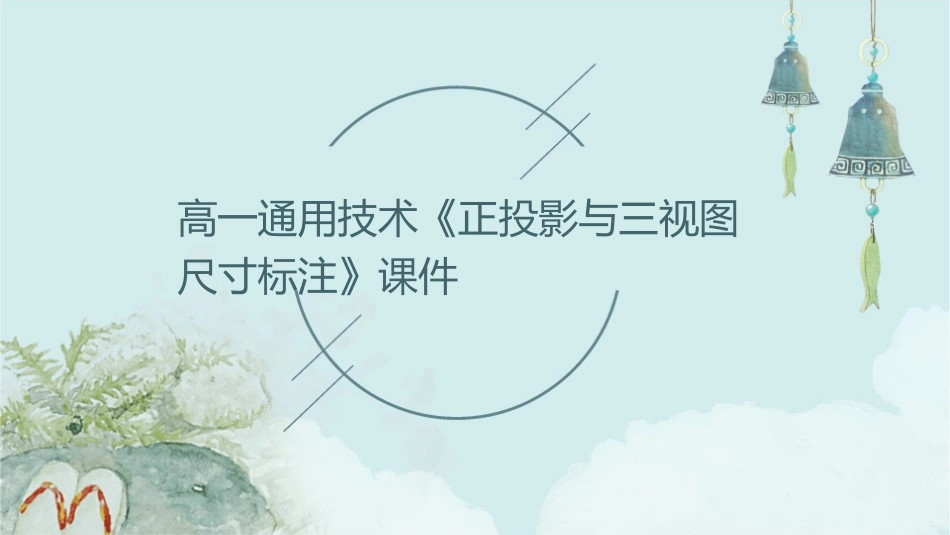

高一通用技术《正投影与三视图尺寸标注》课件•正投影与三视图的基本概念•尺寸标注的基本规则•典型例题解析•总结与反思01正投影与三视图的基本概念正投影的定义与特性定义正投影是指将三维物体通过平行投影的方式，将其形状、大小投影到二维平面上。特性正投影保持了物体的形状、大小和相对位置不变，且投影面与投影线垂直。三视图的形成与对应关系形成将物体放置在三个互相垂直的投影面（前、上、左）内，分别从前、上、左三个方向进行正投影，得到主视图、俯视图和左视图。对应关系主视图、俯视图和左视图之间存在“长对正、高平齐、宽相等”的对应关系。三视图的投影规律010203长对正高平齐宽相等主视图与俯视图的长相等，且两者对应；左视图与俯视图的宽相等，且两者对应。主视图与左视图的高相等，且两者对应；左视图与俯视图的高相等，且两者对应。主视图与左视图的宽相等，且两者对应；主视图与俯视图的宽相等，且两者对应。02尺寸标注的基本规则尺寸标注的组成尺寸界线尺寸线尺寸数字表示尺寸的起点和终点，用细实线绘制。表示尺寸度量的方向，用表示尺寸的具体数值，一般标注在尺寸线上方或中断处。细实线绘制。尺寸标注的基本规则尺寸数字的书写规则尺寸数字的位置数字应按标准字体书写，且应避免被图线穿过。在水平方向，数字一般写在尺寸线的上方；在垂直方向，数字写在尺寸线的左侧。基本单位的标注线性尺寸的数字注写方向长度单位“mm”不需标注在图形上，但应保证在图样中清晰可见。水平线段的尺寸数字应写在尺寸线的上方或中断处；垂直线段的尺寸数字应写在尺寸线的左侧或中断处。尺寸标注的注意事项避免封闭尺寸考虑加工顺序考虑测量方便避免遗漏尺寸避免在一个封闭的尺寸链中标注尺寸，以免造成误解。标注尺寸时应考虑零件的加工顺序，以便于加工和检测。标注尺寸时应考虑测量的方便性，避免难以测量的尺寸。在标注尺寸时应仔细检查，确保没有遗漏任何必要的尺寸。03典型例题解析组合体的三视图及尺寸标注•总结词：掌握组合体的三视图及尺寸标注是学习《正投影与三视图尺寸标注》的重要内容之一。•••详细描述：组合体是由两个或多个基本几何体组合而成的复杂物体。为了完整、准确地表达组合体的形状和大小，需要绘制三视图并标注尺寸。在绘制过程中，需要注意投影关系、线型和尺寸标注的规范。示例分析：通过具体示例，如叠加类组合体和切割类组合体，分析如何正确绘制三视图及标注尺寸。练习题：提供相关练习题，帮助学生巩固所学知识。机件的视图及尺寸标注•总结词：了解机件的视图及尺寸标注对于理解机械制图和零件加工至关重要。•详细描述：机件是构成机械装置的基本单元，其形状和大小通过视图及尺寸标注来表达。在绘制机件视图时，应选择合适的投影面和视图类型，确保准确反映机件的形状和结构。同时，尺寸标注要准确、完整、清晰。示例分析：通过具体机件示例，如轴、齿轮和箱体等，分析如何正确选择视图和进行尺寸标注。练习题：提供相关练习题，帮助学生加深对机件视图及尺寸标注的理解。••标准件和常用件的三视图及尺寸标注•总结词：标准件和常用件的三视图及尺寸标注是机械制图中的重要内容，对于正确使用和加工零件至关重要。•详细描述：标准件和常用件是机械装置中常用的零件，如螺栓、螺母、轴承等。这些零件的形状和大小都有统一的标准。在绘制这些零件的三视图及标注尺寸时，应遵循相关标准和规范，确保准确反映零件的形状和结构。同时，要注意视图选择和尺寸标注的合理性，以便于生产和加工。••示例分析：通过具体标准件和常用件示例，如螺栓、轴承等，分析如何正确绘制三视图及标注尺寸。练习题：提供相关练习题，帮助学生掌握标准件和常用件的三视图及尺寸标注方法。04实践操作与练习组合体的制作与尺寸标注总结词掌握组合体的制作方法与尺寸标注技巧详细描述学生将通过亲手制作组合体，了解其结构特点，并学习如何进行正确的尺寸标注，以提升空间想象能力和实践操作技能。机件的模拟制作与尺寸标注总结词模拟机件制作过程，强化尺寸标注的实际应用详细描述通过模拟机件的制作过程，学生将深入了解机件的结构和功能，并学习如...
