项目5全站仪及其应用教学课件VIP免费

项目5全站仪及其应用教学课件_第1页
1/25

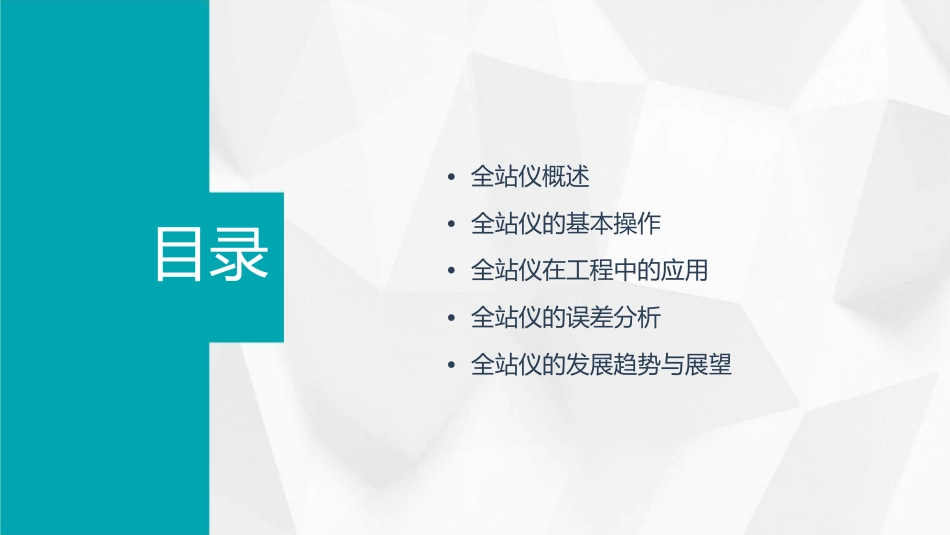

项目5全站仪及其应用教学课件_第2页
2/25

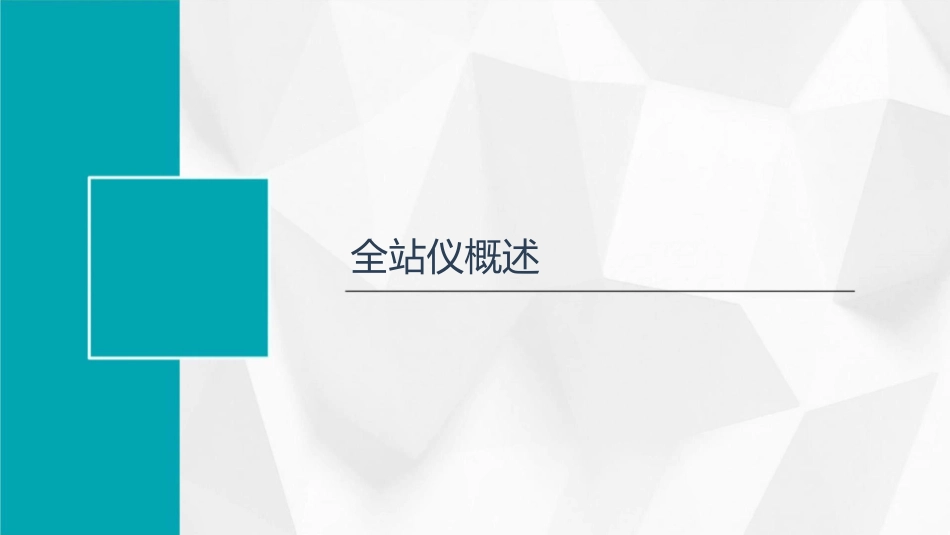

项目5全站仪及其应用教学课件_第3页
3/25
•全站仪概述•全站仪的基本操作•全站仪在工程中的应用•全站仪的误差分析•全站仪的发展趋势与展望目录全站仪概述全站仪的定义全站仪全站型电子速测仪的简称,是一种集光、机、电及精密机械加工等高科技于一体的电子测量仪器。定义解释全站仪是一种高精度的测量仪器,可以同时进行角度和距离的测量,广泛应用于各种工程测量领域。全站仪的组成测角系统测角系统是全站仪进行角度测量的部分,包括望远镜、角度传感器和测角电子线路等。主要组成全站仪主要由测角系统、测距系统、控制系统和电源系统等部分组成。02测距系统03测距系统是全站仪进行距离测量的部01分,包括发射系统、接收系统和距离计算电子线路等。电源系统电源系统为全站仪提供电力,通常采用可充电锂电池供电。0504控制系统控制系统是全站仪的控制中心,负责协调各系统的运行,包括微处理器、存储器和输入输出接口等。全站仪的特点高精度自动化集成化多功能全站仪采用先进的光电技术和精密机械加工工艺,具有高精度的测量性能。全站仪的控制系统能够自动进行角度和距离的测量,全站仪将测角、测距、控制和电源等系统集成于一全站仪除了基本的测角和测距功能外,还具有放样、跟踪、数据处理等多种功能。减少了人为误差和操作时间。体,结构紧凑,便于携带和操作。全站仪的基本操作开机与关机01开机按下电源键,等待全站仪启动,检查各项功能是否正常。02关机按下关机键,全站仪将关闭并切断电源。水平角测量照准目标01将望远镜对准目标,调整望远镜和水平角度,确保目标在视场内。锁定水平角度02按下水平锁定按钮,确保望远镜水平角度不变。读数03旋转测角刻度盘,读取水平角度数值。距离测量选择测距模式01进入测距模式,选择合适的距离测量单位和棱镜类型。瞄准目标02将棱镜对准目标,调整望远镜和焦距,确保清晰可见棱镜。测量距离03按下测距按钮,等待测距完成,读取测得的距离数值。坐标测量设置坐标系测量坐标选择合适的坐标系(如按下坐标测量按钮,等待测量完成,读取目标点的坐标值。WGS84、北京54等)和投影参数。瞄准目标使用望远镜对准目标点,确保清晰可见目标点棱镜。全站仪在工程中的应用施工放样施工放样是全站仪在工程中最为常见的一种应用,通过全站仪的测量和定位功能,能够快速、准确地确定施工位置和方向,为施工提供可靠的依据。在施工放样过程中,全站仪能够实现高精度、高效率的测量,有效降低施工误差,提高施工质量。道路测量道路测量是全站仪应用的另一个重要领域,通过全站仪的测量和数据处理功能,能够实现道路中线的测量和绘制,为道路设计和施工提供精确的数据支持。全站仪在道路测量中还能够实现道路纵断面和横断面的测量,为道路排水和坡度设计提供依据。建筑测量建筑测量是全站仪应用的另一个重要领域,通过全站仪的测量和数据处理功能,能够实现建筑物的平面图、立面图、剖面图的测量和绘制。全站仪在建筑测量中还能够实现建筑物的沉降和变形监测,为建筑物的安全性和稳定性提供保障。水利工程测量水利工程测量是全站仪应用的另一个重要领域,通过全站仪的测量和数据处理功能,能够实现水利工程中各种建筑物的高程、平面位置和方向的测量和定位。全站仪在水利工程测量中还能够实现水利工程的安全监测和评估,为水利工程的安全性和稳定性提供保障。全站仪的误差分析仪器误差仪器制造和安装误差由于制造工艺和安装水平的限制,全站仪内部结构之间的相对位置可能存在偏差。仪器磨损随着使用次数的增加,仪器各部分组件会出现磨损,导致测量精度下降。观测误差对中误差在观测过程中,如果仪器没有严格对中,会导致测量数据出现偏差。整平误差仪器整平时,如果气泡没有居中,会影响测角精度。外界条件引起的误差温度变化温度变化会影响仪器内部光学元件的位置和折射率,从而导致测量误差。大气折射和光线条件在不良的光线和大气的折射条件下,会影响测距和测角的精度。全站仪的发展趋势与展望全站仪的未来发展方向模块化设计全站仪将采用模块化设计,方便用户根据不同的测量需求进行功能扩展和定制。智能化全站仪将进一步集成智能化技术,实现自动识别、自动跟踪、自动定位等功能,提...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

项目5全站仪及其应用教学课件
