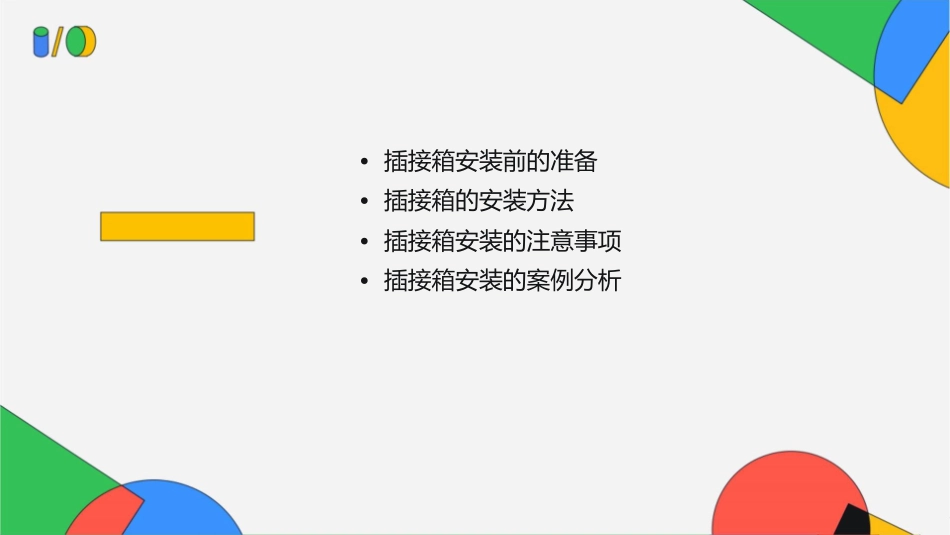

2023REPORTING插接箱安装方法课件•插接箱安装前的准备•插接箱的安装方法•插接箱安装的注意事项•插接箱安装的案例分析2023REPORTINGPART01插接箱概述插接箱的定义与作用插接箱定义插接箱是一种电力设备，主要用于对电力进行分配、控制和保护，它由开关、熔断器、接触器、保护装置等组成。插接箱的作用插接箱的主要作用是对电力进行分配、控制和保护，确保电力系统的稳定运行，同时也可以实现对电气设备的保护和控制。插接箱的类型与特点插接箱的类型插接箱主要包括普通插接箱、多功能插接箱、电力插接箱等类型。插接箱的特点插接箱具有使用方便、安装简单、安全性高等特点，可以满足不同场合和不同设备的电力需求。插接箱的适用范围与规范插接箱的适用范围插接箱广泛应用于各种电气设备中，如配电柜、控制柜、电机等，可以对电力进行合理分配和控制。插接箱的规范在安装和使用插接箱时，需要遵守相关的电气规范和标准，确保安全可靠的使用。同时，还需要根据不同的场合和设备选择合适的插接箱类型和规格。2023REPORTINGPART02插接箱安装前的准备检查插接箱的类型与规格是否匹配01确认插接箱的类型（如10KVA、20KVA等）是否符合现场应用需求。02确认插接箱的规格（如尺寸、重量等）是否适合现场安装环境。检查插接箱的外观是否有损坏检查插接箱的外观是否完好，无碰撞、挤压等痕迹。检查插接箱的零部件（如门锁、把手等）是否缺失或损坏。检查插接箱的附件是否齐全确认插接箱所附带的附件（如说明书、合格证、遥控器等）是否齐全。确认插接箱所附带的连接线是否完好，无破损或老化现象。选择合适的安装位置与环境根据现场环境选择合适的安装位置，确保通风良好、无潮湿、无高温等不利于设备运行的因素。根据现场电源情况选择合适的电源接入方式，确保设备正常供电。2023REPORTINGPART03插接箱的安装方法固定式插接箱的安装方法01020304确定安装位置固定箱体连接电缆检查测试选择合适的墙面或支架，确保箱体稳固可靠。使用合适的紧固件将箱体固定在选定的位置上。根据需要连接电缆，如电源线、信号线等。确保箱体安装牢固，电缆连接正确，测试正常工作。嵌入式插接箱的安装方法开孔及布线连接电缆在墙体或天花板上按照箱体尺寸开孔，并布好电缆线。根据需要连接电缆，如电源线、信号线等。确定安装位置安装箱体检查测试根据设计图纸确定嵌入式箱体的位置和尺寸。将箱体嵌入到开好的孔中，确保与周围平齐。确保箱体安装牢固，电缆连接正确，测试正常工作。移动式插接箱的安装方法确定安装位置连接电缆选择合适的平面或支架，确保箱体移动方便且稳固。根据需要连接电缆，如电源线、信号线等。放置箱体检查测试将箱体放置在选定的位置上，确保平稳可靠。确保箱体移动灵活，电缆连接正确，测试正常工作。特殊环境下的插接箱安装方法高温环境选择耐高温的插接箱，按照厂家提供的安装指导进行安装。低温环境选择耐低温的插接箱，采取保温措施，按照厂家提供的安装指导进行安装。腐蚀环境选择防腐材料制成的插接箱，采取防腐措施，按照厂家提供的安装指导进行安装。2023REPORTINGPART04插接箱安装的注意事项注意安全操作，避免触电与受伤操作前应确保电源已断开，避免带电操作。如有需要，使用防护眼镜和手套等个人防护装备。使用绝缘工具进行安装，避免触电。注意安装位置的选择，避免影响其他设备运行考虑插接箱的通风和散热需求，确保不会对其他设备产生过热影响。避免将插接箱安装在可能受到水淋或潮湿的地方，以防电路短路或腐蚀。确保插接箱的安装位置不会妨碍其他设备的正常运行。注意插接箱附件的合理使用，避免损坏与其他设备干涉根据产品说明书正确安装插接箱附件，避免损坏箱体或其他设备。确保插接箱附件与设备匹配，避免干涉其他设备运行。使用合适的工具进行安装，避免过度用力或不当操作。注意插接箱的接地与防雷措施，确保安全可靠运行根据相关规定和标准，确保插接在多雷雨地区，应采取防雷措施，定期检查接地线和防雷设施的状态，及时修复或更换损坏的部件。箱正确接地。如安装避雷器等。2023REPORTINGPART05插接箱安装的案例分析案例一：某工厂固定式插接箱的安装实例...
