引风机变频改造课件VIP免费

引风机变频改造课件_第1页
1/27

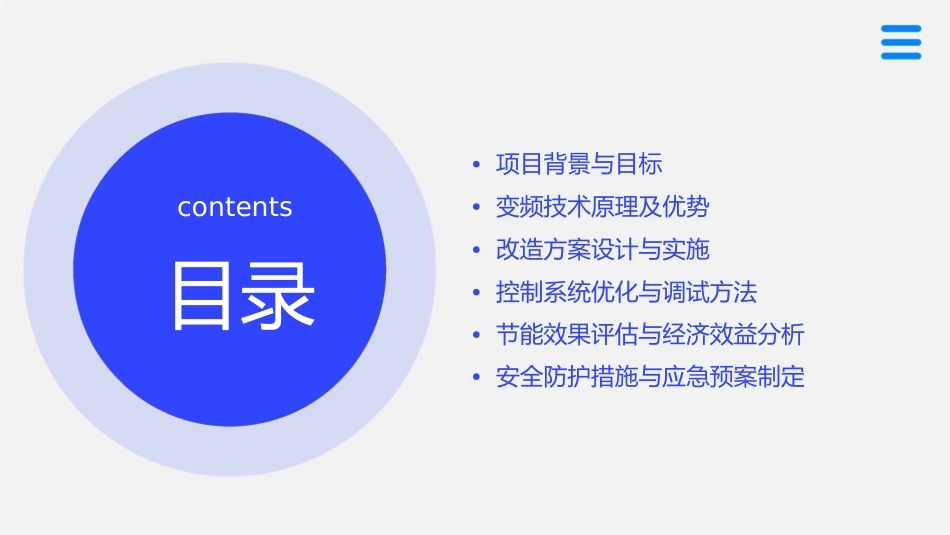

引风机变频改造课件_第2页
2/27
引风机变频改造课件_第3页
3/27
引机改造件•项目背景与目标contents•变频技术原理及优势•改造方案设计与实施目录•控制系统优化与调试方法•节能效果评估与经济效益分析•安全防护措施与应急预案制定引风机系统现状设备概况引风机是火电厂重要的辅机设备之一,其功耗占厂用电的比例较大。目前,引风机普遍采用挡板调节方式,存在能耗高、调节精度低等问题。运行状况引风机挡板调节方式下,电机始终处于工频运行状态,无法根据负荷变化进行调速,导致能耗较高。同时,挡板调节精度低,容易造成炉膛负压波动,影响锅炉燃烧稳定性。变频改造需求分析节能降耗01采用变频器对引风机进行调速控制,可以根据负荷变化实时调整电机转速,降低能耗,实现节能降耗。提高调节精度02变频器控制精度高,可以实现无级调速,提高引风机的调节精度和稳定性,有利于锅炉燃烧控制。减少维护成本03变频器具有软启动功能,可以减少电机启动时的冲击电流,延长电机使用寿命。同时,变频器可以实时监测电机运行状态,及时发现故障并进行处理,减少维护成本。项目目标与预期效果调节精度目标通过变频改造,提高引风机的调节精度和稳定性,确保锅炉燃烧稳定。具体调节精度指标根据项目实际情况而定。节能目标通过变频改造,降低引风机的能耗,实现节能目标。具体节能指标根据项目实际情况而定。经济效益目标通过变频改造,降低引风机的运行成本和维护成本,提高火电厂的经济效益。具体经济效益指标根据项目实际情况而定。变频技术基本原理变频技术定义变频调速原理PWM控制技术通过改变电源频率,实现对交流电动机转速的调节,从而控制设备的运行状态。根据电机学原理,异步电动机的转速与电源频率成正比,通过改变电源频率即可实现电机转速的调节。PWM(脉冲宽度调制)技术是变频调速的核心,通过对脉冲宽度的调制,实现对输出电压和频率的精确控制。变频调速系统组成变频器电源电路将固定频率的交流电转换为可调频率的交流电,实现对电机的调速控制。为变频器提供稳定的直流电源,确保系统的正常运行。控制电路保护电路包括传感器、控制器和执行器等,用于实现对电机转速、电流、温度等参数的实时监测和控制。对电机和变频器进行过载、过流、短路等保护,确保系统的安全稳定运行。变频技术在引风机中应用优势01020304节能降耗提高效率减少维护改善环境通过精确控制电机转速,实现对风量的精确调节,避免能量浪费,降低运行成本。通过优化电机运行状态,降低机械磨损和电气损耗,提高设备运行效率和使用寿命。通过降低电机启动电流和冲击,减少对电网和设备的冲击,降低维护成本。通过实现电机的软启动和软停止,减少对电网的冲击和噪音污染,改善生产环境。改造方案整体设计思路需求分析技术方案根据生产工艺要求和现场实际情况,研究可行的变频调速技术方案,包括变频器类型、控制方式、调速范围等。分析引风机系统的运行状况,明确改造目标和需求。系统集成经济效益考虑变频器与引风机、电机、PLC等设备的集成与协调,确保系统稳定可靠运行。预测改造后的节能效果和经济效益,为投资决策提供依据。关键设备选型及配置清单变频器电机选用高性能、高可靠性的变频器,支持多种控制方式,具备过载、短路、过温等保护功能。选用与变频器匹配的电机,确保调速性能和效率。传感器PLC选用合适的传感器,监测引风机的流量、压力、温度等参数,实现闭环控制。选用可靠的PLC设备,实现自动化控制和监控功能。实施方案步骤与注意事项制定详细的施工方案和计划,明确人员分工和安全措施,准备施工前准备设备安装与调试系统集成与测试验收与培训必要的工具和材料。按照设计要求安装设备,进行单机和联机调试,确保设备正常运行。将变频器、电机、传感器、PLC等设备集成到引风机系统中,进行系统测试和联调,确保系统稳定可靠运行。组织相关人员进行验收,对操作人员进行培训,确保改造后的系统能够正常运行和维护。控制系统硬件优化建议选择高性能变频器优化电机与变频器匹配采用具有矢量控制功能的高性能变频器,提高调速范围和动态响应速度。根据电机参数和负载特性,合理配置变频器参数,确保电机在最佳状态下运行。强化抗干扰能力完善保护功能采...
