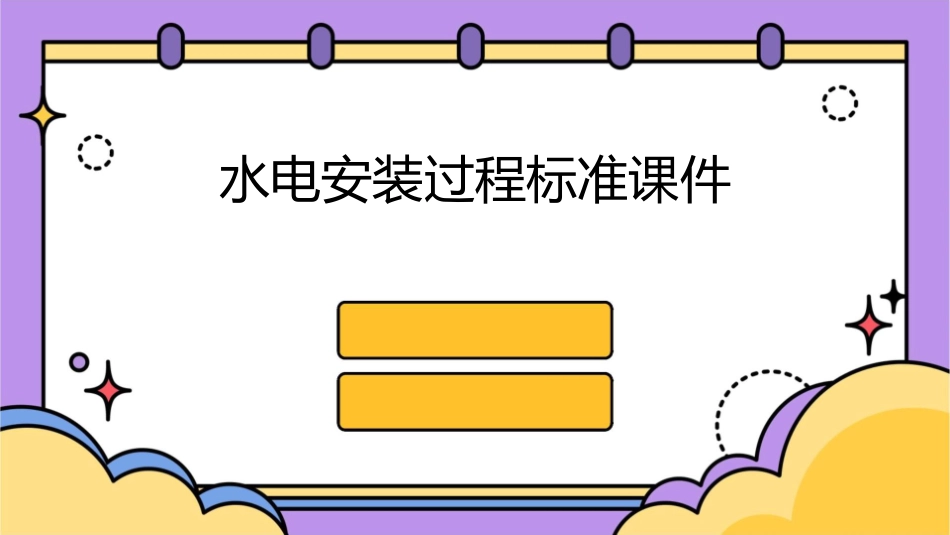

水电安装过程标准课件VIP免费

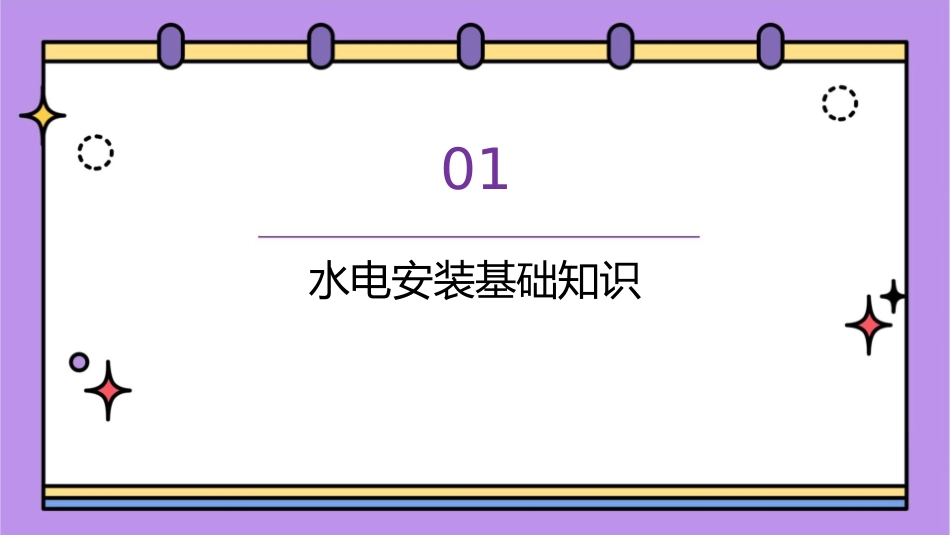

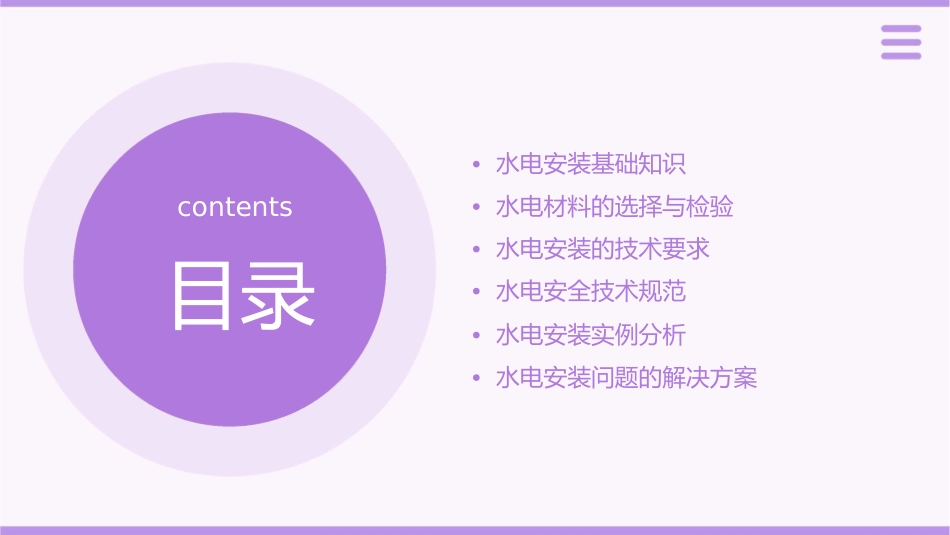

水电安装过程标准课件•水电安装基础知识contents•水电材料的选择与检验•水电安装的技术要求•水电安全技术规范目录•水电安装实例分析•水电安装问题的解决方案01水电安装基础知识水电安装的基本概念水电安装的概念水电安装指的是在建筑工程中进行的给水系统、排水系统、电气系统的设计和安装。水电安装的基本要求水电安装应符合国家规范和标准，确保安全、实用、美观。水电安装的规范和标准水电安装的规范水电安装应遵循《建筑给水排水设计规范》、《建筑电气设计规范》等国家标准。水电安装的标准水电安装应符合安全、环保、节能等方面的要求，同时要满足建筑使用功能和美观要求。水电安装的流程和步骤010203设计阶段施工阶段验收阶段根据建筑用途和规划要求，进行给水系统、排水系统、电气系统的设计。按照设计要求进行管道、电气设备的安装，同时进行水压试验、电气绝缘测试等检验。在施工完成后进行验收，确保水电安装符合规范和标准，保证建筑使用安全和使用功能。02水电材料的选择与检验水电材料的种类和规格管道材料电缆材料配电设备包括PVC管、PE管、钢管、铜管等，不同材料具有不同的性能和使用场合。包括电线、电缆、母线等，规格包括截面积、耐温等级、阻燃等级等。包括配电箱、开关、插座、灯具等，需要根据使用需求选择合适的型号和规格。水电材料的选购标准适用性强根据使用场合和需求，选用适合的材料和规格。质量可靠选用优质材料，保证使用寿命和安全性。经济合理在满足使用要求的前提下，尽量降低成本。水电材料的检验与验收外观检验性能检验检查材料表面是否光滑、无毛刺、无变形等。对于有特殊性能要求的水电材料，需要进行相应的性能测试，如耐压测试、绝缘电阻测试等。尺寸检验验收记录检查材料的尺寸是否符合要求，尤其是对于有配合要求的部位。对检验结果进行记录，并保存好相关记录以备后续查阅。03水电安装的技术要求给排水管道的安装01020304安装前准备管道连接管道固定管道试压检查预留孔洞、预埋件等是否符合设计要求，清理现场杂物，确保排水畅通。采用螺纹或焊接等方式连接管道，确保连接牢固、密封性好。采用支架、卡子等固定管道，采用水压试验等方法检测管道是否漏水，确保管道密封性良好。确保管道稳固、不晃动。电气设备的安装设备选择安装位置根据设计要求选择合适的电气设备，注意其功率、电流、电压等参数是否符合要求。确定电气设备安装位置，注意避开潮湿、高温、震动等不利因素。线路连接安全保护采用合适的线缆连接电气设备，确保连接牢固、接触良好。根据设计要求设置保护装置，如熔断器、断路器等，确保用电安全。卫生器具的安装器具选择安装位置根据设计要求选择合适的卫生器具，注意其型号、规格是否符合要求。确定卫生器具安装位置，注意避开潮湿、易污染等不利因素。管道连接器具固定连接卫生器具与排水管道，确保连接牢固、采用支架、卡子等固定卫生器具，确保器具稳固、不晃动。密封性好。04水电安全技术规范水电安全的基本原则安全第一原则预防为主原则严格遵守设计原则水电安装过程中应始终将安全放在首位，严格遵守安全操作规程，避免事故发生。对于可能存在的危险因素，应提前预防，并采取相应措施消除安全隐患。水电安装应严格按照设计图纸进行，不得擅自修改设计，确需修改的应经过原设计单位同意。水电施工的安全措施施工前安全培训所有参与水电安装的人员应接受安全培训，了解安全知识和操作规程。安全防护措施对于可能发生坠落、触电等危险的施工部位，应采取相应的安全防护措施。施工现场安全检查施工现场应定期进行安全检查，发现安全隐患及时处理。水电安装的验收标准验收流程水电安装完成后，应按照相关规定进行验收，确保安装质量符合要求。验收内容验收内容包括水电系统的外观检查、性能测试等。验收标准水电安装的验收标准应符合国家相关规范和设计要求。05水电安装实例分析住宅水电安装实例总结词住宅水电安装是常见的工程类型，涉及到多个系统和环节，需要遵循标准和规范进行施工。详细描述住宅水电安装包括水系统和电系统的安装，涉及给排水、强弱电、暖通等多个方面。在施工过程中，需要遵循国家和地...
