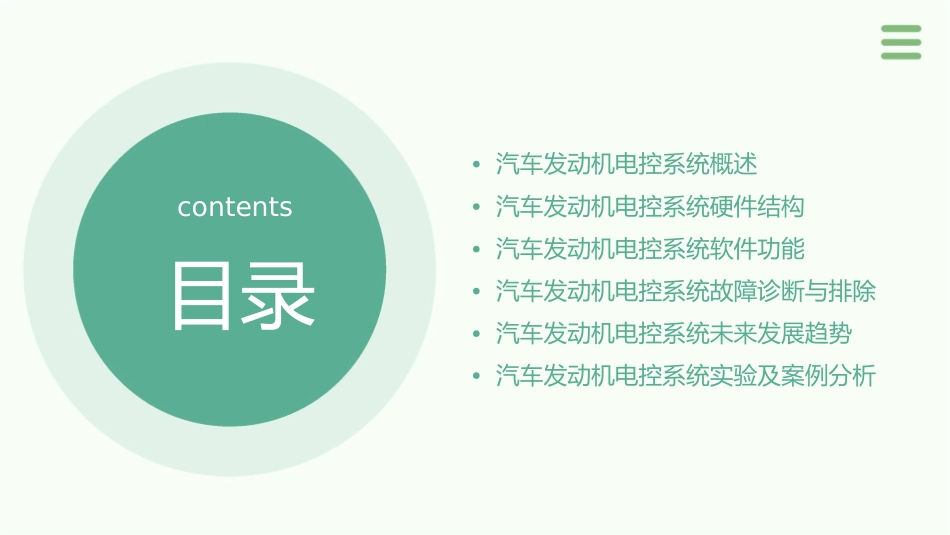

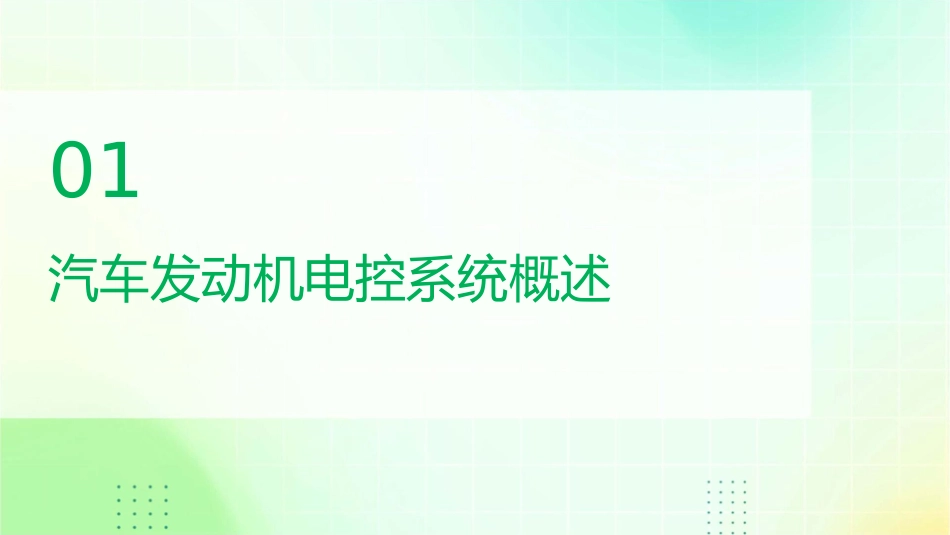

汽车发动机电控系统认识分析课件•汽车发动机电控系统概述contents•汽车发动机电控系统硬件结构•汽车发动机电控系统软件功能•汽车发动机电控系统故障诊断与排除•汽车发动机电控系统未来发展趋势•汽车发动机电控系统实验及案例分析目录01汽车发动机电控系统概述电控系统的定义与组成定义汽车发动机电控系统是指通过电子控制单元（ECU）对发动机的点火、喷油、排放等关键系统进行控制，以达到优化发动机性能、提高燃烧效率、降低排放的目的。组成汽车发动机电控系统主要由传感器、执行器和控制器三部分组成。传感器负责采集发动机的工作状态和参数，如转速、温度、压力等；执行器接受控制器的指令，对发动机的关键系统进行控制；控制器则根据采集到的参数和预设的程序，对执行器进行控制，以实现对发动机的优化控制。电控系统的发展历程第一阶段20世纪70年代，电控系统开始出现，主要应用于发动机的点火和喷油控制，以解决燃油供应和排放问题。第二阶段20世纪80年代，电控系统得到快速发展，开始应用于发动机的多个领域，如燃油喷射、怠速控制、排放控制等。第三阶段20世纪90年代至今，电控系统已经广泛应用于发动机的各个领域，同时技术的不断升级和创新，使得电控系统的性能和精度不断提高。电控系统的分类与特点分类汽车发动机电控系统可以根据控制对象和控制功能的不同，分为燃油喷射控制、点火控制、怠速控制、排放控制等多个子系统。特点电控系统具有高精度、高效率、高可靠性等特点，能够实现对发动机的全面优化控制，提高发动机的性能和效率，降低排放和油耗。同时，电控系统还可以根据不同的驾驶需求和行驶状态，对发动机进行灵活的控制和调整，提高驾驶体验和安全性。02汽车发动机电控系统硬件结构电控单元（ECU）汽车发动机电控系统的控制核心，负责接收传感器输入的信号，处理后向执行器输出控制指令，以实现对发动机的精确控制。存储器用于存储控制程序、发动机参数、故障码等信息。ECU主要由微处理器、存储器、输入/输出接口、电源电路等部分组成。输入/输出接口负责接收传感器信号和向执行器输出控制指令。微处理器是ECU的核心，它根据接收到的传感器信号和预先设定的控制程序，向执行器输出控制指令，实现对发动机的精确控制。电源电路为ECU的正常工作提供电能。传感器用于检测发动机的工作状态和运行参数，并将检测结果转换为电信号传送给ECU。01传感器主要包括：空气流量计、进气压力传感器、节气门位置传感器、水温传感器、爆震传感器、氧传感器等。02空气流量计用于检测吸入发动机的空气量，进气压力传感器检测进气道的压力，节气门位置传感器检测节气门的开度，水温传感器检测发动机的水温，爆震传感器检测发动机的爆震情况，氧传感器检测排气中的氧含量。03执行器接收ECU输出的控制指令，并转换成相应的机械动作，以实现对发动机的精确控制。执行器主要包括：喷油器、点火线圈、怠速控制阀、进气控制阀、可变气门正时机构等。喷油器根据ECU的控制指令，精确控制喷油量，以满足发动机的燃烧需求；点火线圈根据ECU的控制指令，精确控制点火时间，以实现最佳的燃烧效果；怠速控制阀根据ECU的控制指令，精确控制怠速转速，以保证发动机的平稳运转；进气控制阀根据ECU的控制指令，精确控制进气量，以实现最佳的动力输出；可变气门正时机构根据ECU的控制指令，精确控制气门开闭时间，以实现最佳的燃烧效率。电源与接地为ECU和传感器、执行器等提供稳定的电源电压，同时保证电路的安全接地。电源电路主要由电源变压器、整流器、滤波器、稳压器等组成。电源变压器将交流电压转换成适合ECU等电路工作的较低电压；整流器将交流电转换成直流电；滤波器滤除直流电中的交流成分；稳压器确保输出电压稳定，以适应ECU等电路的工作需求。接地电路是将ECU和传感器、执行器等连接到汽车的大地线上，以保证电路的安全性和稳定性。03汽车发动机电控系统软件功能点火控制总结词详细描述点火控制是汽车发动机电控系统中的重要功能之一，通过控制点火时间和点火线圈的电流，实现发动机的点火。点火控制主要包括点火提前角控制和点火时刻控制。根据发动机的转速和负荷，电控系统计...
