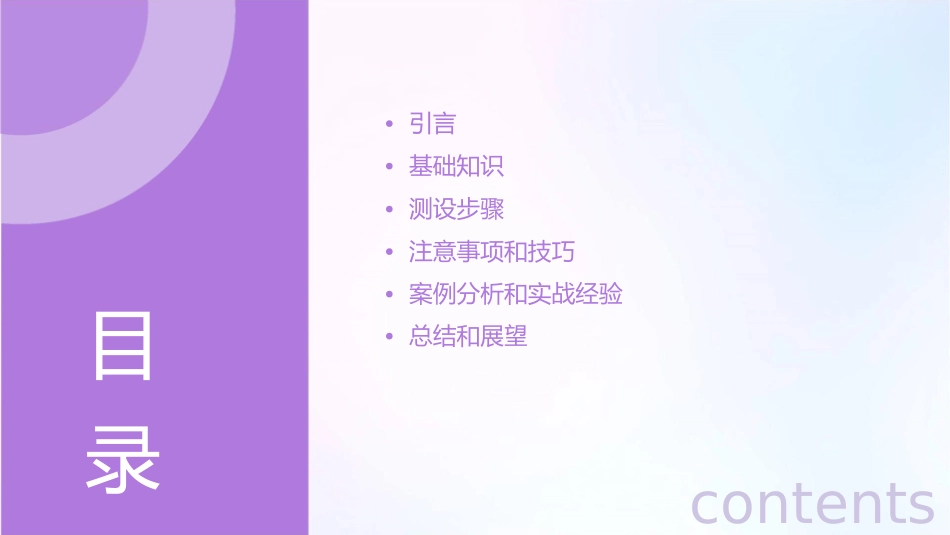

路基边桩的测设课件•引言•基础知识•测设步骤•注意事项和技巧•案例分析和实战经验•总结和展望目录contents01引言背景介绍介绍路基边桩测设在工程建设中的重要性，如确保道路、桥梁等结构的稳定性、安全性和使用寿命。引述相关政策和标准，强调路基边桩测设的规范性和必要性。目的和意义明确本次课件的目的，即为了使学员掌握路基边桩的测设方法和技能。阐述路基边桩测设的意义，包括提高工程质量、保障交通安全、降低工程成本等方面。02基础知识路基边桩的基本概念路基边桩是道路工程中重要的控制点，用于控制道路的几何形状和位置。路基边桩的测设精度对道路施工的质量和精度有很大影响。路基边桩通常位于道路边缘，与中桩一起确定道路的中心线。测设的基本原理和方法路基边桩的测设原理主要是基于测量学的基本原理，包括几何学、三角学和物理学等。测设方法通常包括极坐标法、直角坐标法、前方交会法等，具体方法应根据现场条件和精度要求选择。路基边桩的测设应采用高精度的测量仪器，如全站仪、GPS等，以确保测设精度。相关标准和规范路基边桩的测设应符合相关的标准和规范，如《工程测量规范》、《公路路基施工规范》等。测设过程中应遵循精度要求，根据不同的工程要求选择合适的精度等级。路基边桩的测设结果应进行质量检查和验收，确保符合设计和规范要求。03测设步骤准备工作收集设计文件和相关资料收集与路基边桩测设相关的设计文件、图纸、技术规范等资料，以便了解设计意图和测设要求。准备仪器和工具根据测设任务需要，准备相应的测量仪器和工具，如全站仪、水准仪、GPS测量仪、钢卷尺、皮尺等。确定测设方案根据设计要求和现场条件，制定合适的测设方案，包括测量方法、数据处理方式、边桩放样等。现场勘查和测量010203控制点布设测量放样现场勘查对测设区域进行实地勘查，了解现场地形、地貌、建筑物、植被等情况，以便确定测设方案和方法。根据测设任务和现场条件，选择合适的控制点，并布设在稳定、通视条件好的位置。根据控制点坐标和设计文件，进行实地测量和放样，包括地形测量、中桩放样等。数据处理和计算数据处理边桩计算数据校核对测量数据进行整理、计算和分析，包括坐标转换、中桩高程计算等。根据设计文件和数据处理结果，计算边桩的位置和坐标。对计算结果进行校核，检查数据是否准确无误。边桩放样和校核边桩放样根据计算结果，将边桩放样到实地位置。校核与调整对放样的边桩进行校核，检查是否符合设计要求，如有需要可进行调整。04注意事项和技巧安全注意事项注意人员安全在现场工作人员必须时刻注意安全，避免发生意外事故。确保现场安全在测设路基边桩时，应采取必要的安全措施，如佩戴安全帽、穿防护服等，确保现场安全。保护设备安全应采取措施保护设备安全，防止设备损坏或丢失。误差分析和控制误差来源误差控制误差计算分析误差的来源，如仪器误差、人为误差、环境误差等。采取措施控制误差，如使用高精度仪器、加强人员培训、选择合适的测量时间等。通过计算误差范围，评估测设的准确性和可靠性。特殊情况处理特殊地形处理在遇到特殊地形时，应采取特殊测量方法或使用特殊工具进行测设。特殊天气处理在遇到恶劣天气时，应采取措施保护人员和设备安全，并选择合适的测量时间。特殊情况预案制定特殊情况预案，提前考虑可能遇到的问题和困难，并做好应对措施。05案例分析和实战经验案例一：复杂地形下的边桩测设总结词详细描述在复杂地形下进行边桩测设时，需要考虑地形变化、障碍物、建筑物等因素，合理选择测量方法和设备，确保测设精度和安全性。在复杂地形下进行边桩测设时，需要考虑地形变化、障碍物、建筑物等因素，合理选择测量方法和设备，确保测设精度和安全性。例如，可以采用全站仪或GPS测量设备进行测量，但需要根据地形变化和障碍物情况，选择合适的测量点位和测量方法。同时，还需要考虑安全因素，如边坡稳定性、地下管线等，确保测设工作不会对人身和财产造成损害。案例二：基于三维激光扫描的边桩测设总结词详细描述采用三维激光扫描技术可以快速、准确地获取边桩的三维坐标数据，提高测设效率和精度。三维激光扫描技术是...
