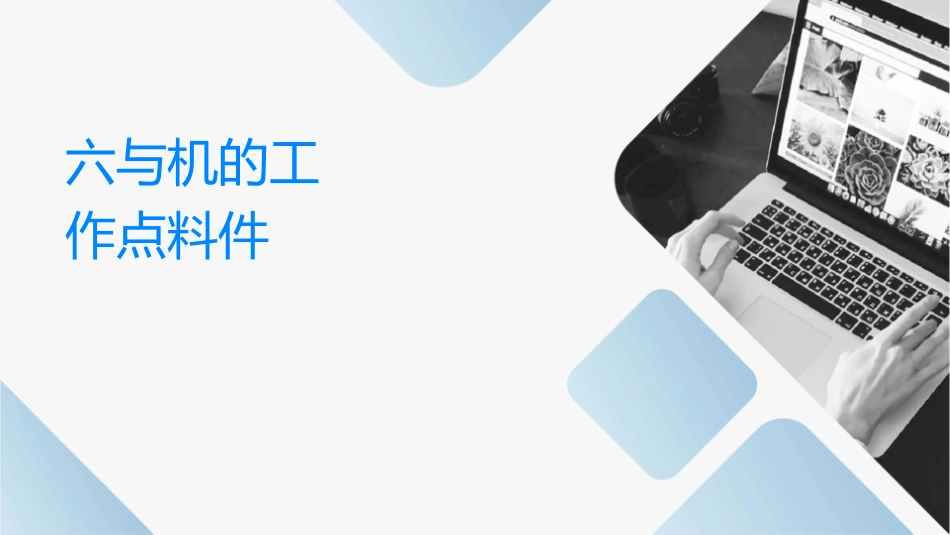

课题六泵与风机的工作点资料课件VIP免费

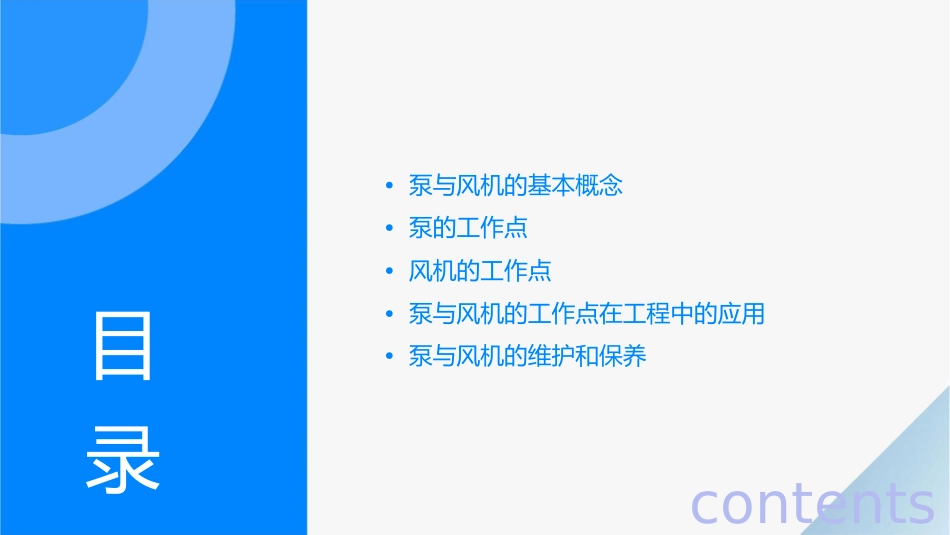

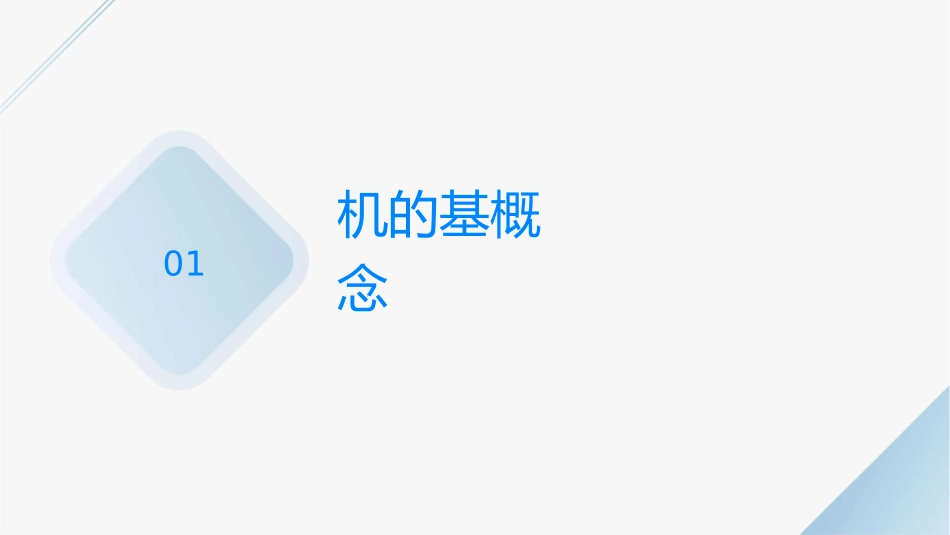

六与机的工作点料件•泵与风机的基本概念•泵的工作点•风机的工作点•泵与风机的工作点在工程中的应用•泵与风机的维护和保养目录contents机的基概念01泵与风机的定义泵是一种将原动机的机械能或其他外部能量传送给液体，使液体能量增加的机械。广泛应用于化工、石油、电力、食品等部门。风机是一种用来输送气体的机械设备。它把原动机的机械能或其他外部能量传送给气体，使气体能量增加，主要应用于矿井通风、隧道通风、冷却塔通风等场合。泵与风机的工作原理泵主要利用了液体的压差和叶轮的旋转力，将机械能转化为液体的动能和压能，从而使液体获得压力能。风机主要利用了气体的压差和叶轮的旋转力，将机械能转化为气体的动能和压能，从而使气体获得压力能。泵与风机的分类泵离心泵、轴流泵、混流泵、往复泵、计量泵等。风机离心式风机、轴流式风机、混流式风机等。的工作点02泵的工作点定义01泵的工作点是指在泵特性曲线与管路特性曲线的交点，表示泵在该点的工作状态。02该点对应的流量、扬程、功率等参数分别为泵在该点的实际流量、扬程和功率值。泵的工作点的确定根据实际工艺流程的需要，通过改变管路特性曲线来调整泵的工作点位置。通过改变管路的阻力件（如阀门、管径等）或连接方式，可以改变管路特性曲线，从而调整泵的工作点。泵的工作点的影响因素泵的特性曲线管路特性曲线液体性质操作条件管路的阻力件、管径、长度等因素都会影响管路特性曲线，进而影响泵的工作点。液体的密度、粘度、汽化压力等物理性质会影响泵的性能，进而影响泵的工作点。泵的特性曲线决定了泵的工作范围和最大、最小流量、扬程等参数。操作压力、温度、气蚀余量等条件的变化也会对泵的工作点产生影响。机的工作点03风机的工作点定义风机的工作点是指在特定的工作条件下，风机的性能参数（如流量、扬程、功率和效率）与管路特性曲线的交点。工作点是风机运行的重要参数，它决定了风机的性能和运行状态。风机的工作点的确定根据实际需求和管路特性，通过调整风机的转速、阀门开度等参数，找到最佳的工作点。工作点的确定需要考虑风机的安全、稳定性和经济性，以及管路的阻力特性、流量需求等因素。风机的工作点的影响因素01020304风机的性能参数管路特性运行工况环境因素风机的类型、规格、转速、效管路的长度、直径、阻力件类型、阻力系数等都会影响工作点。风机的运行工况如流量、压力环境温度、海拔高度、空气密度等也会对工作点产生影响。率等都会影响其工作点。等也会影响工作点。机的工作点04在工程中的用泵与风机的工作点在给水排水工程中的应用总结词：高效稳定详细描述：在给水排水工程中，泵与风机的工作点至关重要，它们需要高效稳定地提供足够的水量以满足城市的需求，同时还要保证水质的稳定和安全。泵与风机的工作点在给水排水工程中的应用总结词：维护方便详细描述：给水排水工程中使用的泵与风机需要易于维护，以确保长期稳定运行。此外，合理的维护和检修计划也是保持工作点稳定的重要措施。泵与风机的工作点在给水排水工程中的应用总结词：节能环保详细描述：随着节能环保意识的提高，给水排水工程中泵与风机的选择也越来越注重能效和环保性能。低能耗、低噪音的设备成为首选，有助于降低工程运行成本和环境影响。泵与风机的工作点在暖通空调工程中的应用总结词：冷暖调控详细描述：在暖通空调工程中，泵与风机的工作点直接影响到室内环境的温度和湿度。通过合理设置工作点，可以实现室内环境的冷暖调控，为人们提供舒适的生活和工作环境。VS泵与风机的工作点在暖通空调工程中的应用总结词：气流组织详细描述：暖通空调工程中，泵与风机的工作点还涉及到气流组织的合理设计。通过优化设备布局和工作点设置，可以合理分配送风和回风，提高室内空气流通效果和舒适度。泵与风机的工作点在暖通空调工程中的应用总结词：智能控制详细描述：随着智能化技术的发展，暖通空调工程中泵与风机的工作点可以通过智能控制系统进行远程监控和自动调节。这有助于提高设备的运行效率和节能性，同时降低人工管理成本。泵与风机的工作点在工业通风工程中的应用总结词：安全生产详细描述：在工业...
