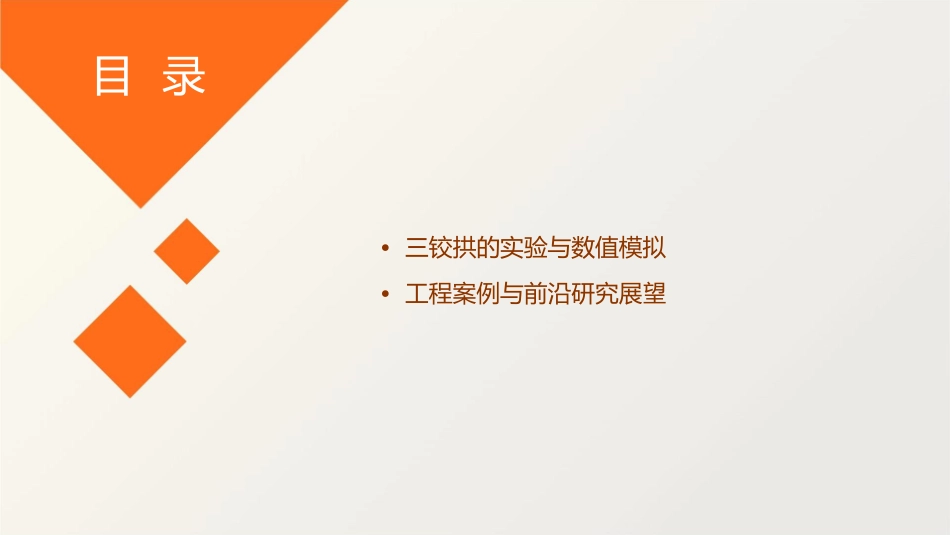

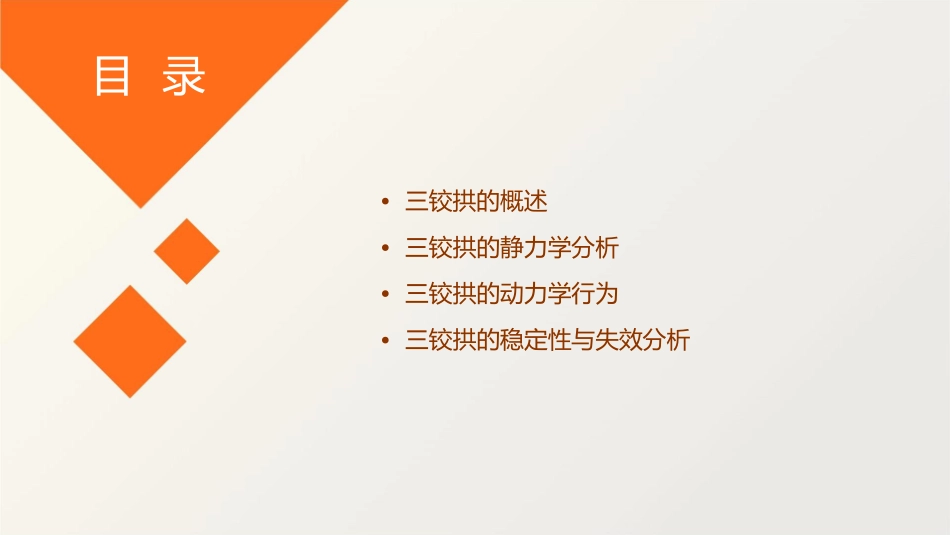

结构力学——三铰拱课件目录•三铰拱的概述•三铰拱的静力学分析•三铰拱的动力学行为•三铰拱的稳定性与失效分析目录•三铰拱的实验与数值模拟•工程案例与前沿研究展望三铰拱的概述01三铰拱的定义与构成定义三铰拱是一种由三个铰链连接的弧形结构，主要用于承受荷载并将荷载传递到支座上。构成三铰拱由拱肋、铰链和支座三个基本部分组成。其中，拱肋是弧形结构的主要承载部分，铰链连接拱肋和支座，使拱能够在荷载作用下产生适当的变形。三铰拱的特点与优势特点1.几何形状为弧形，能够提供良好的承载能力和空间美感。2.通过三个铰链与支座连接，具有较大的灵活性。三铰拱的特点与优势01020304优势1.受力性能优越：三铰拱能够将荷载有效地传递到支座，减小跨中弯矩，降低结构内力。2.适用于大跨度结构：由于三铰拱的弧形形状和铰链连接方式，使其在大跨度结构中具有较好的经济性和适用性。3.造型美观：三铰拱的弧形外观具有较高的审美价值，常用于桥梁、建筑等工程中，提升整体景观效果。三铰拱的应用场景桥梁工程建筑工程1.A1.B三铰拱桥是一种常见的桥梁类型，适用于跨度较大、荷载较重的交通要道，如公路桥、铁路桥等。在建筑结构中，三铰拱可用于屋顶、门廊等部位，提供良好的承载能力和独特的视觉效果。水利工程景观设计1.C1.D在水坝、水库等水利工程中，三铰拱可作为溢洪道、输水隧洞等结构的支撑部分，确保工程安全稳定。三铰拱的优美造型使其成为景观设计的常用元素，可用于公园、广场、园林等场所，增强空间层次感和立体感。三铰拱的静力学分析02三铰拱的支座反力计算支座反力的概念01支座反力是指拱桥支座对于桥体的反向支撑力，是保持拱桥平衡的关键。支座反力的计算方法02一般采用力法或位移法进行计算，考虑拱桥的几何形状、荷载分布等因素。影响支座反力的因素03包括拱桥的跨度、荷载大小及分布、材料的弹性模量和截面形状等。三铰拱的内力分析010203内力的概念内力的计算方法危险截面的确定内力是指拱桥内部各截面上的应力分布，包括弯矩、剪力和轴力。基于静力学原理和弹性力学理论，可采用截面法和能量法进行计算。通过分析内力分布规律，确定拱桥的最不利截面，即危险截面，为后续设计提供依据。三铰拱的截面设计与优化截面设计原则确保拱桥在承受荷载作用下，截面应力不超过材料的许用应力，同时满足稳定性和刚度要求。截面优化方法采用数值模拟和优化算法，对截面形状、尺寸和材料进行优化，以提高拱桥的结构性能和经济性。截面设计的考虑因素包括荷载特性、材料性能、制造工艺、环境条件和耐久性要求等。在优化过程中，需权衡各因素，寻求最佳设计方案。三铰拱的动力学行为03三铰拱的自由振动特性自然频率振型阻尼影响三铰拱在无外力作用下的自由振动频率，与其结构形式、材料属性等因素有关。描述三铰拱在自由振动过程中的变形形态，常见的振型有对称振型和反对称振型。结构阻尼对三铰拱的自由振动特性具有重要影响，会导致振幅衰减和频率变化。三铰拱的受迫振动响应谐响应010203当三铰拱受到周期性外荷载作用时，其振动响应表现为谐响应，即振幅和相位与激励频率密切相关。共振现象当外荷载频率接近三铰拱的自然频率时，结构振幅显著增大，出现共振现象。阻尼对受迫振动的影响阻尼的存在会减小受迫振动响应的振幅，并改变结构的相位角。三铰拱的地震响应分析地震波特性时程分析地震波具有不同的频率和振幅特性，对三铰拱地震响应具有重要影响。时程分析是一种精确的地震响应分析方法，可以考虑地震动的非平稳特性和结构的非线性行为。反应谱分析减震措施通过反应谱分析方法，可以评估三铰拱在不同地震动强度下的最大响应。为减小三铰拱的地震响应，可以采取减震措施，如设置隔震支座、增加阻尼器等。三铰拱的稳定性与失效分析04三铰拱的弹性稳定性分析弹性稳定性定义01弹性稳定性是指结构在受到外力作用后，能够保持原有平衡状态的能力。对于三铰拱而言，弹性稳定性分析是评估其在荷载作用下是否发生弹性失稳的关键。弹性屈曲荷载02弹性屈曲荷载是三铰拱在弹性范围内丧失稳定性的临界荷载。通过线性弹性理论，可以推导出三铰拱的弹性屈曲荷载计算公式，为设...
