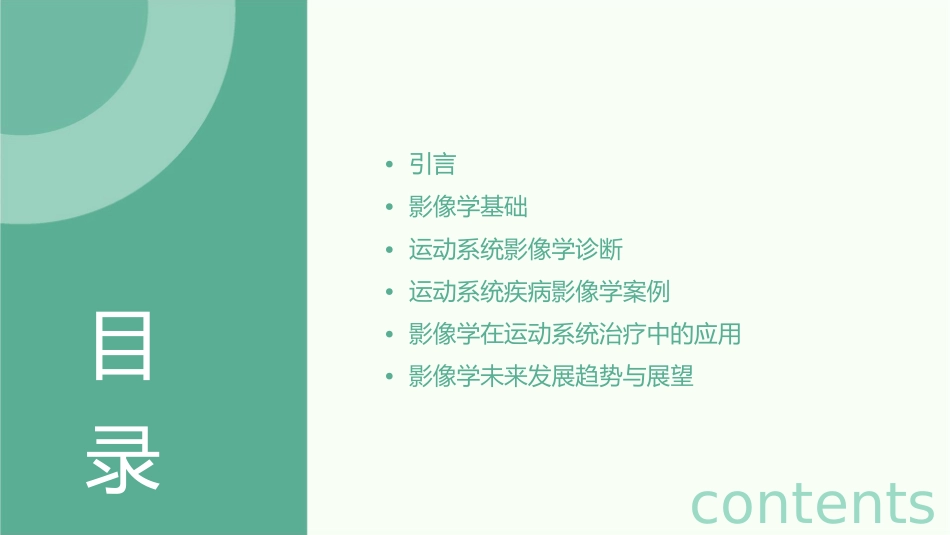

影像学运动系统课件•引言•影像学基础•运动系统影像学诊断•运动系统疾病影像学案例•影像学在运动系统治疗中的应用•影像学未来发展趋势与展望目录contents01引言课程背景影像学是医学领域中非常重要的学科之一，而运动系统是人体中最活跃、最复杂的系统之一，因此影像学运动系统课件对于医学专业学生和医生来说是非常必要的学习内容。现代医学对于影像学运动系统的理解和诊断已经越来越依赖先进的影像技术，如MRI、CT、X线等，因此掌握影像学运动系统的基本知识和技能对于提高临床诊疗水平具有重要意义。课程目标01020304掌握影像学运动系统的基本概念、成像原理和诊断方法；熟悉常见运动系统疾病的影像学表现和诊断方法；提高分析和解决运动系统疾病了解影像学在运动系统中的最新应用和发展趋势；的能力。学习方法认真阅读教材和相关文献，掌握基本概念和理论；熟悉各种影像技术的特点和适用范围；关注临床实际应用，将理论和实践相结合；多做练习题和案例分析，提高分析和解决问题的能力。02影像学基础影像学基本原理X线成像原理核磁共振原理CT成像原理X线是一种电磁波，具有穿透性，能够穿透人体组织并被不同组织吸收。X线成像利用这一特性，通过调整曝光时间和强度，得到不同组织密度的影像。核磁共振利用磁场和射频脉冲，使人体内的氢原子发生共振，根据共振信号重建图像。核磁共振对人体无辐射，且对软组织的分辨率极高。CT即计算机断层扫描，通过多个X线束从不同角度穿过人体，再由计算机重建得到断层图像。CT能够提供人体横断面图像，对密度变化敏感。影像学设备与技术X光机与CR、DR技术01X光机是基础的影像学设备，能够拍摄X线平片。CR即计算机X线摄影，通过数字化技术处理X线图像；DR即直接数字化X线摄影，将X线信号转化为数字信号。CT设备与技术02CT设备包括扫描架、计算机、显示设备等。CT技术包括轴位扫描、螺旋扫描、多层扫描等。MRI设备与技术03MRI设备包括磁体、梯度线圈、射频发射器等。MRI技术包括SE、FSE、GRE等序列，可进行平扫、增强扫描等。影像学在运动系统中的应用010203骨骼系统肌肉系统关节系统影像学可诊断骨折、脱位、畸形等骨骼系统疾病，如关节炎、骨质增生等。影像学可诊断肌肉拉伤、炎症等肌肉系统疾病，如肌腱炎、韧带损伤等。影像学可诊断关节炎、滑膜炎等关节系统疾病，如类风湿性关节炎、痛风性关节炎等。03运动系统影像学诊断运动系统常见疾病与症状01020304关节炎骨折脊柱疾病肌肉疾病关节肿胀、疼痛、活动受限等症状，可能导致关节畸形。外伤导致骨骼断裂，常伴随疼痛、肿胀、活动障碍等症状。如颈椎病、腰椎间盘突出等，可能导致疼痛、活动受限等症状。如肌炎、肌无力等，可能导致肌肉疼痛、肌肉萎缩等症状。影像学检查方法与流程X线检查MRI检查利用X射线照射人体部位，形成影像，以观察骨骼和软组织情况。利用磁场和射频脉冲，对目标部位进行扫描，以观察软组织、神经等结构。CT检查超声检查利用计算机断层扫描技术，对目标部位进行逐层扫描，以观察内部结构和病变情况。利用高频声波，对目标部位进行扫描，以观察肌肉、血管等软组织情况。影像学诊断分析与报告诊断报告医生根据分析结果，撰写诊断报告，包括病变部位、性质、程度、建议等。阅片分析医生根据影像学检查结果，对病变部位、性质、程度等进行观察和分析。报告审核上级医生或放射科主任对报告进行审核，确保诊断准确性和科学性。04运动系统疾病影像学案例案例一：颈椎病影像学诊断颈椎病是由于颈椎退行性变、发育性颈椎管狭窄、慢性劳损等原因引起的颈椎病。影像学检查是诊断颈椎病的重要手段之一。CT可以更清晰地显示颈椎的骨性结构，尤其是对于颈椎间盘突出和脊髓受压的情况。X线平片是颈椎病的基本检查方法，可以观察颈椎的生理曲度、骨质增生、椎间隙狭窄等情况。MRI可以显示颈椎的脊髓、神经根和软组织损伤的情况，是判断颈椎病程度和预后的常用方法。案例二：膝关节骨关节炎影像学诊断膝关节骨关节炎是一种常见的关节疾病，主要是由于关节退行性变、骨质增生等原因引起的。X线平片是膝关节骨关节炎的基本检查方法，可以观察关节间隙狭窄、骨质增生、游离体等情况。...
