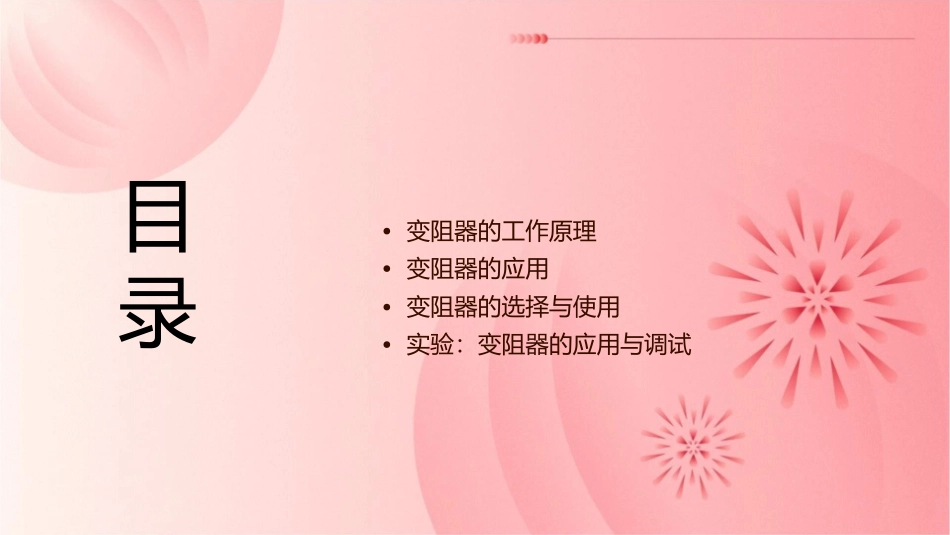

第十六章变阻器课件目录•变阻器的工作原理•变阻器的应用•变阻器的选择与使用•实验：变阻器的应用与调试01变阻器简介变阻器的定义总结词变阻器是一种可以改变电阻值的电子元件。详细描述变阻器是一种电子元件，其电阻值可以通过外部调节而改变。它通常由线圈绕组、电刷、滑片等组成，通过改变滑片的位置或线圈的匝数来改变电阻值。变阻器的种类总结词变阻器有多种类型，包括滑动变阻器、电位计、可变电阻器和电感器等。详细描述滑动变阻器是最常见的变阻器类型，其电阻值可以通过滑动触点在绕组上移动来改变。电位计是一种旋转式的变阻器，其电阻值可以通过旋转轴上的触点在绕组上移动来改变。可变电阻器和电感器也是常见的变阻器类型，其电阻值可以通过外部调节而改变。变阻器的作用总结词详细描述变阻器在电路中起着调节电流和电压的作用，广泛应用于信号处理、控制系统和电源等领域。变阻器的主要作用是调节电路中的电流和电压。通过改变电阻值，可以控制电路中的电流和电压大小，从而实现信号的调整、控制系统的反馈控制以及电源的稳压等功能。在信号处理领域，变阻器可以用于音频、视频信号的调整；在控制系统中，变阻器可以用于调节伺服电机、加热器等设备的输入信号；在电源领域，变阻器可以用于调整输出电压和电流，实现稳压和限流等功能。02变阻器的工作原理电阻的基本概念电阻欧姆定律表示导体对电流阻碍作用的物理量，单位为欧姆。描述电路中电压、电流和电阻之间关系的定律，即电压等于电流乘以电阻。电阻元件能够表示电阻值的电子元件，如导线、电阻器等。变阻器的电阻变化原理010203滑动变阻器电位器光敏变阻器通过改变电阻丝的长度来改变电阻值，滑动触点可以调节电阻值。通过改变电刷与电阻元件的接触点来改变电阻值，电刷可以调节电阻值。利用光电效应改变电阻值，光照强度可以调节电阻值。变阻器的电流和电压关系01020304电流电压欧姆定律功率电荷在导体中流动的现象，单位为安培。电场中两点之间的电位差，单位为伏特。在电路中，电压等于电流乘以电阻。表示电路元件在单位时间内所消耗的能量，单位为瓦特。03变阻器的应用调节电路中的电流和电压调节电流通过改变变阻器的阻值，可以调节电路中的电流大小，以满足不同的电路需求。调节电压在电压一定的条件下，通过改变变阻器的阻值，可以调节负载两端的电压值。保护电路过载保护当电路中的电流超过允许值时，变阻器可以起到限制电流的作用，从而保护电路中的元件不被烧毁。短路保护当电路发生短路时，变阻器可以起到限制短路电流的作用，从而保护电路中的元件和供电系统。控制电路中的功率功率控制通过改变变阻器的阻值，可以控制电路中的功率输出，以满足不同的功率需求。节能控制在满足正常工作需求的前提下，通过合理调节变阻器的阻值，可以降低电路的能耗，达到节能减排的效果。04变阻器的选择与使用选择合适的变阻器根据电路需求选择合适的变阻器类型，如线绕式、薄膜式、碳膜式等。根据电路参数选择合适的额定功率、阻值和精度等级的变阻器。考虑变阻器的结构尺寸，以确保其能够适应电路板和其他元件的布局要求。使用变阻器的注意事项在使用前应仔细阅读变阻器的数据表和技术规格，了解其电气和机械特性。确保变阻器的接线正确，遵循电路图或数据表中的接线说明。在调整变阻器时，应缓慢转动其旋钮，避免快速、粗暴地操作，以免损坏变阻器或导致测量误差。变阻器的维护与保养定期检查变阻器的外观和接线，确保其无损坏、无松动。对于可调节的变阻器，应定期校准其阻值，以确保其测量精度和使用性能。定期清洁变阻器表面，去除灰尘和污垢，保持清洁状态。05实验：变阻器的应用与调试实验目的掌握变阻器的原理和应用。了解变阻器在实践中的重要性。学会使用变阻器调试电路。实验设备变阻器电流表和电压表电源导线灯泡实验步骤与操作步骤一步骤二步骤三步骤四将变阻器接入电路中，观察灯泡的亮度变化，记录电流表和电压表的读数。通过调节变阻器的阻值，观察灯泡的亮度变化，记录电流表和电压表的读数。根据实验数据，分析变阻器的阻值与电路中电流和电压的关系，得出结论。准备实验器材，将灯泡、电流表...
