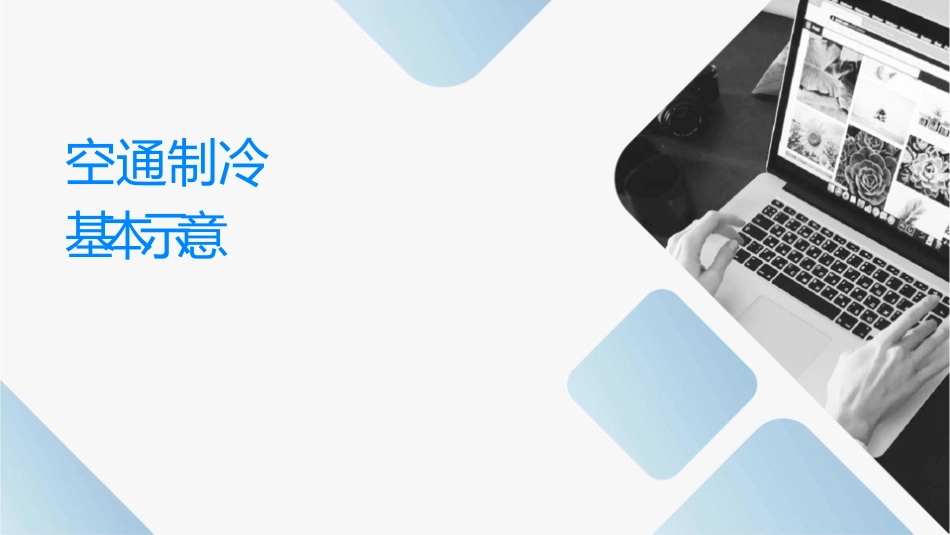

空调通风制冷系统循环基本示意图课件VIP专享VIP免费

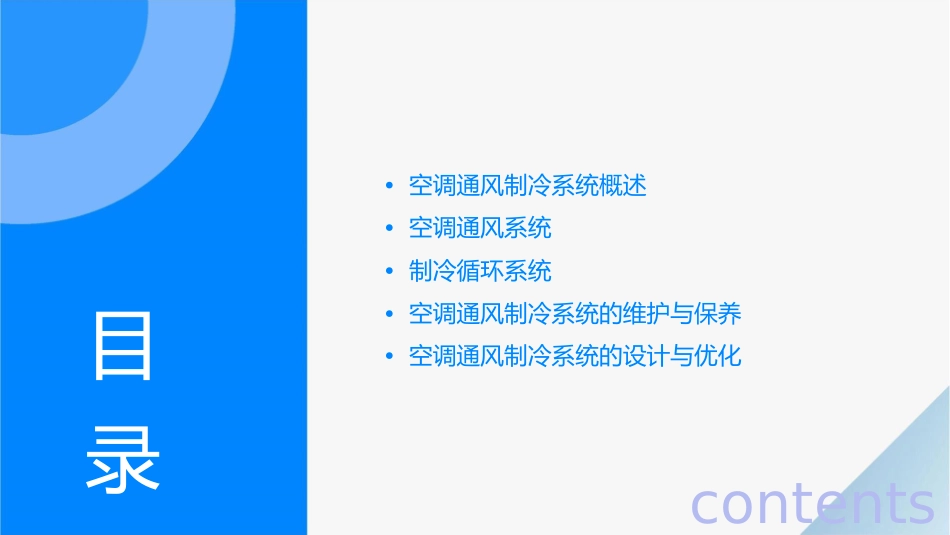

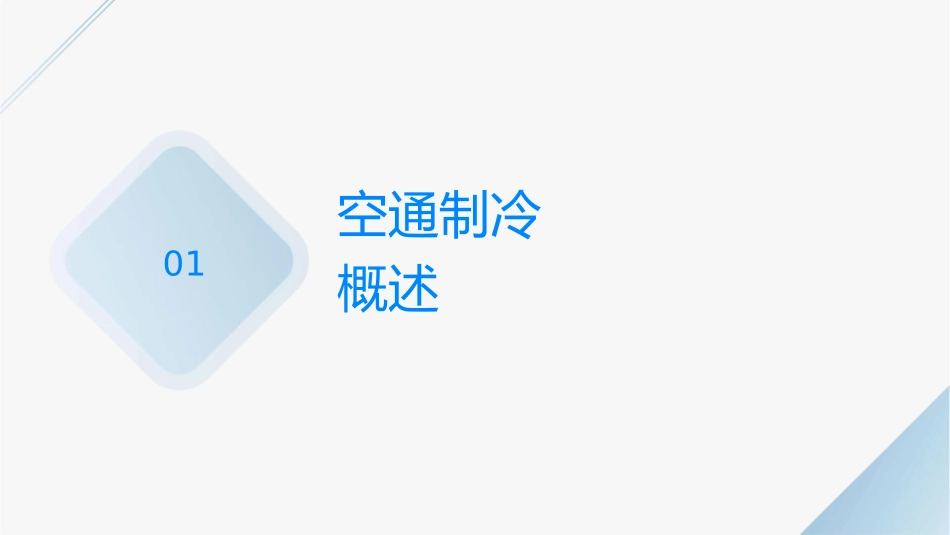

空通制冷基本示意•空调通风制冷系统概述•空调通风系统•制冷循环系统•空调通风制冷系统的维护与保养•空调通风制冷系统的设计与优化目录contents空通制冷概述01系统组成与功能010203制冷系统通风系统控制系统主要负责吸收和转移热量，通过制冷剂循环实现室内温度的降低。负责引入新鲜空气，同时排除室内湿气和异味，保持室内空气清新。负责调节整个系统的运行，包括温度、湿度、气流等的调节。工作原理简介制冷剂在蒸发器中吸收室内热量，制冷剂经过压缩机压缩后，在冷凝器中将热量排放到室外，使室内温度降低。经过节流装置减压后，制冷剂再次回到蒸发器中，完成循环。使室内温度降低。制冷剂的选择与特性选择制冷剂时需要考虑其热力性质、环保性能、安全性能等。常见的制冷剂有氟利昂、氨、制冷剂的特性决定了制冷系统的性能和运行效果，因此选择合适的制冷剂非常重要。水等。空通02送风系统送风系统是空调通风系统的重要组成部分，负责将处理后的空气送入室内，提供适宜的温湿度和气流组织。送风系统通常包括送风口、送风管道和送风机等部件。通过送风机的动力，将经过处理的空气输送到室内，满足室内环境舒适度的需求。回风系统回风系统负责将室内空气吸入并送回空调机组，与新风进行混合或再处理。回风系统包括回风口、回风管道和回风机等部件。通过回风机的动力，将室内空气吸入并送回至空调机组，与新风进行混合或再处理，以实现空气的循环利用。新风系统新风系统负责向室内提供新鲜空气，以保持室内空气的新鲜度和质量。新风系统包括新风口、新风管道和排风机等部件。通过排风机将室外新鲜空气引入室内，与回风进行混合，以满足室内空气品质的要求。空气过滤与净化空气过滤与净化系统负责对进入室内的空气进行过滤和净化，去除空气中的尘埃、细菌等污染物。空气过滤与净化系统包括过滤器和净化器等部件。过滤器能够去除空气中的尘埃、花粉等较大颗粒物，而净化器则能够杀灭或去除空气中的细菌、病毒等微生物污染物，提高室内空气的洁净度。制冷循03蒸发器蒸发器是制冷循环中的重要组成部分，其主要功能是吸收热量并将其传递给制冷剂。蒸发器通常采用管式、板式、翅片式等结构，根据不同的应用场合和制冷剂类型进行选择。在空调系统中，蒸发器安装在室内机内部，通过吸收室内空气的热量来降低室内温度。冷凝器冷凝器的作用是将制冷剂从气态冷凝为液态，同时释放出热量。冷凝器通常采用水冷、风冷等散热方式，将热量传递给冷却水或室外空气。在空调系统中，冷凝器安装在室外机内部，通过散热来冷却制冷剂。压缩机压缩机是制冷循环中的核心部件，其主要功能是压缩制冷剂，使其压力和温度升高。在空调系统中，压缩机将制冷剂从低压侧吸入，压缩后将其排出到高压侧，实现制冷效果。压缩机通常采用活塞式、螺杆式、离心式等结构，根据不同的制冷剂类型和应用场合进行选择。节流装置节流装置的作用是将高压侧的制冷剂节流降压，使其进入蒸发器时的压力和温度降低。节流装置通常采用毛细管、热力膨胀阀等结构，根据不同的应用场合和制冷剂类型进行选择。在空调系统中，节流装置安装在蒸发器和压缩机之间，通过调节制冷剂的流量和压力来控制制冷效果。空通制冷的养04日常维护与保养定期清洁检查制冷剂检查电气线路定期清洁空调通风制冷系统的外部和内部，保持清洁，防止灰尘和污垢堆积。定期检查制冷剂的充注量，确保制冷剂在正常范围内。检查电气线路是否完好，有无破损或老化现象，确保安全运行。常见故障及排除方法噪音过大检查空调通风制冷系统的各个部件是否有松动或损坏，及时修复或更换。制冷效果不佳检查制冷剂是否充足，冷凝器是否清洁，以及空调通风口是否畅通。电气故障检查电气线路和元件是否有故障，及时修复或更换。系统性能检测与调整性能检测定期对空调通风制冷系统进行性能检测，包括制冷效果、噪音、耗电量等指标的检测。调整与优化根据性能检测结果，对空调通风制冷系统进行调整和优化，提高运行效率。空通制冷的化05系统设计原则与要求01020304高效制冷节能环保稳定可靠易于维护系统设计应确保高效制冷，以满足室内温度和湿度的需求。在满足制冷需求的同时，...
