薄壁不锈钢管卡压连接施工质量控制课件VIP免费

薄壁不锈钢管卡压连接施工质量控制课件_第1页
1/38
薄壁不锈钢管卡压连接施工质量控制课件_第2页
2/38
薄壁不锈钢管卡压连接施工质量控制课件_第3页
3/38

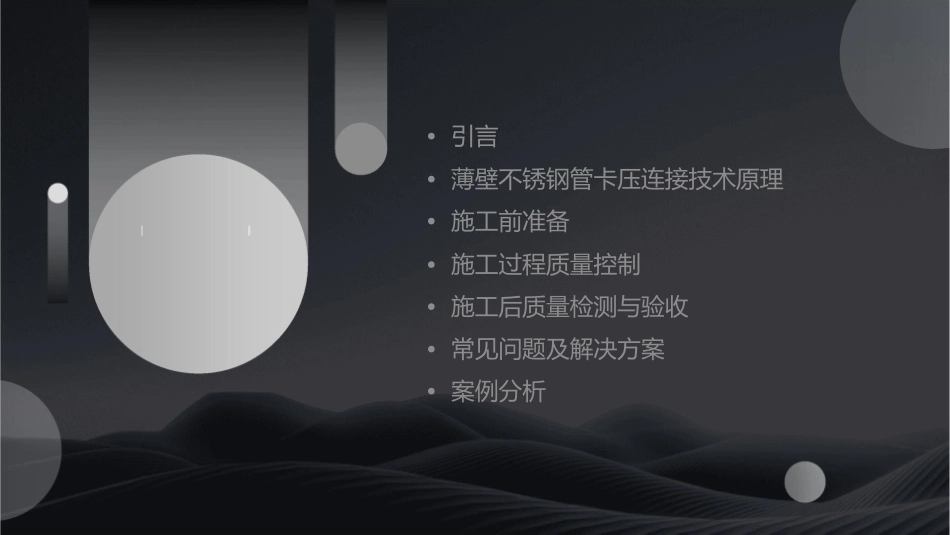

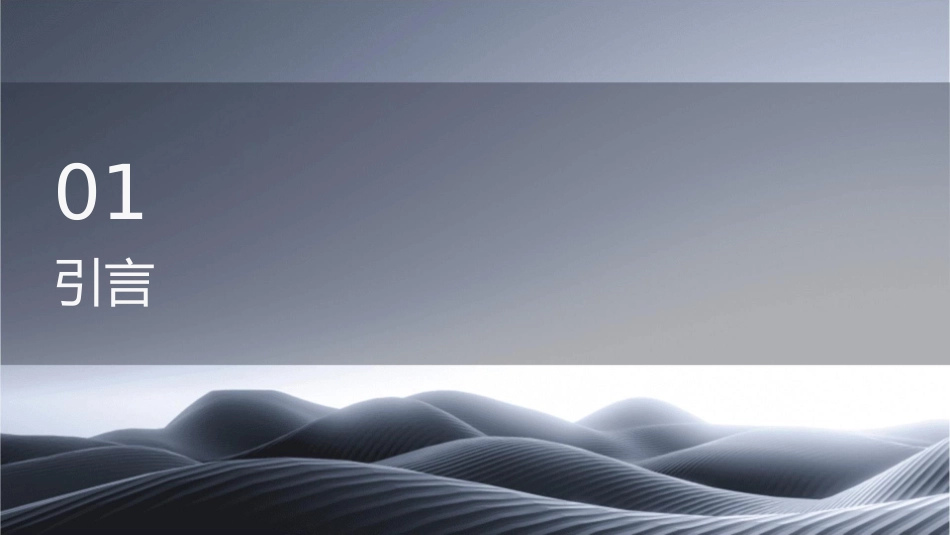

•引言•薄壁不锈钢管卡压连接技术原理•施工前准备•施工过程质量控制•施工后质量检测与验收•常见问题及解决方案•案例分析01引言薄壁不锈钢管卡压连接技术的概述薄壁不锈钢管卡压连接技术是一种高效、可靠的管道连接方式,广泛应用于建筑、给排水等领域。该技术通过专用的卡压工具对薄壁不锈钢管进行卡压,使管件与管道紧密结合在一起,实现管道的快速安装和密封。薄壁不锈钢管卡压连接技术的优点包括:连接强度高、密封性能好、施工简便、耐腐蚀、使用寿命长等。同时,该技术对管材和配件的要求较高,需要采用高品质的不锈钢材料和精确的制造工艺。施工质量控制的重要性施工质量控制是确保薄壁不锈钢管卡压连接施工质量的关键因素。通过对施工过程进行全面、系统的质量控制,可以有效地减少施工过程中的质量问题和返工现象,提高施工效率和质量水平。施工质量控制不仅有助于保证管道系统的安全性和稳定性,还可以提高整个工程的质量和耐久性,降低后期维护和检修的成本。因此,对薄壁不锈钢管卡压连接施工进行严格的质量控制具有重要的现实意义。02薄壁不锈钢管卡压连接技术原理卡压连接原理卡压连接是通过管件与管材的卡压模进行强力挤压,使管件与管材的接触面产生塑性变形,然后依靠管件与管材的弹性恢复力将管件与管材锁紧,实现管件与管材的连接。卡压连接技术具有安装简便、施工周期短、安装成本低等优点,适用于各种管道系统,特别是薄壁不锈钢管的连接。管件结构与特点薄壁不锈钢管件主要由管件本体、密封圈、卡压模等组成,采用优质不锈钢材料制造,具有耐腐蚀、耐高温、耐压等优良性能。薄壁不锈钢管件具有结构紧凑、体积小、重量轻等特点,适用于各种管道系统,特别是高层建筑、化工、医药等行业的管道系统。管件选用与检验在选用薄壁不锈钢管件时,应根据管道系统的设计要求、使用条件等因素进行选择,同时应考虑管件的质量、规格、精度等方面的要求。对薄壁不锈钢管件进行检验时,应检查管件的质量证明文件、外观质量、尺寸精度等方面,确保管件的质量符合设计要求和相关标准。03施工前准备技术准备确定技术参数根据设计要求和相关标准,确定薄壁不锈钢管卡压连接的技术参数,如管材规格、连接方式、管件选择等。制定施工方案根据工程特点、施工环境和技术要求,制定详细的施工方案,包括施工流程、技术要求、安全措施等。进行技术交底向施工人员进行技术交底,明确技术要求、操作要点和注意事项,确保施工人员熟悉施工方案和技术要求。物资准备010203采购管材准备工具检验材料根据施工方案和技术参数,采购符合要求的薄壁不锈钢管材和管件。准备必要的施工工具,如切割机、磨光机、卡压钳等,确保工具齐全、完好。对采购的管材和管件进行质量检验,确保材料质量符合要求。作业条件准备检查施工现场检查电源和水源确保施工现场干净、整洁,无杂物和确保施工现场电源和水源的供应稳定、障碍物。安全。安装固定支架根据设计要求,安装固定支架,确保支架的位置、高度和稳定性符合要求。04施工过程质量控制管材加工质量控制管材切割管口处理管材弯曲确保管材切割整齐,无毛刺,长度满足设计要求。管口应打磨光滑,无锈蚀、油污等杂质。管材弯曲应圆滑,弯曲半径符合规范要求,防止出现裂纹或压扁现象。管材连接质量控制卡压连接焊接连接螺纹连接卡压连接应牢固、紧密,防止渗漏。检查卡压接头的压力值是否符合规范要求。焊接连接应焊缝饱满、平滑,无夹渣、气孔等缺陷。焊接后应进行无损检测。螺纹连接应旋合顺利,无松动现象。使用合适的密封材料,保证密封性能。安装调整质量控制安装位置确保管道安装位置准确,横平竖直,满足设计要求。固定支架固定支架应牢固稳定,间距合理,防止管道变形、移位。防腐保温对管道进行防腐保温处理,确保管道长期稳定运行。05施工后质量检测与验收外观质量检测检测项目检查薄壁不锈钢管卡压连接的外观是否平整、无凹陷、无裂缝、无锈蚀等现象。检测方法采用目视或放大镜进行外观检查。检测标准外观质量应符合相关标准和设计要求,无明显缺陷。几何尺寸检测检测项目010203对薄壁不锈钢管卡压连接的几何尺寸进行测量,包括管径、管...
