电气设备防雷与接地课件VIP免费

电气设备防雷与接地课件_第1页
1/27
电气设备防雷与接地课件_第2页
2/27
电气设备防雷与接地课件_第3页
3/27

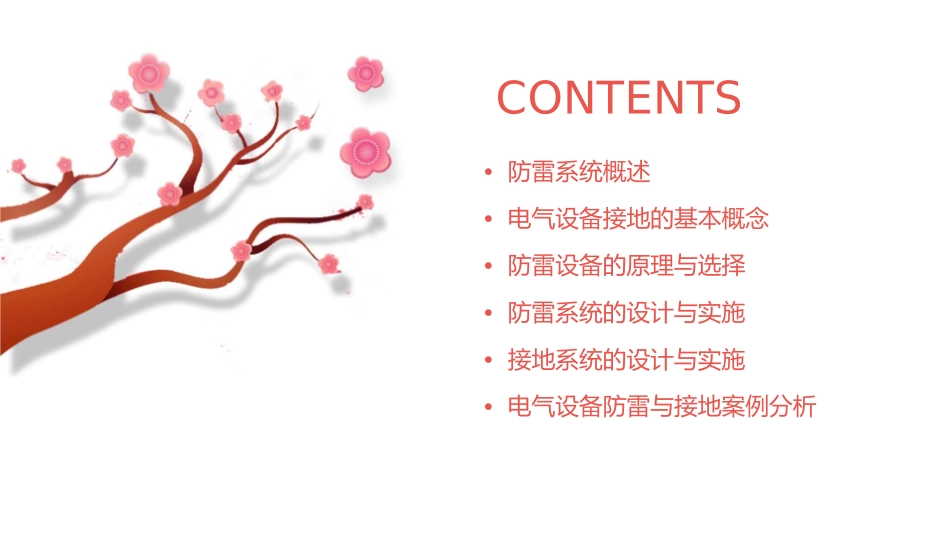

电气设备防雷与接地课件CONTENTS•防雷系统概述•电气设备接地的基本概念•防雷设备的原理与选择•防雷系统的设计与实施•接地系统的设计与实施•电气设备防雷与接地案例分析01防雷系统概述雷电的形成与危害雷电的形成雷电是大气中的静电放电现象,通常发生在雷暴天气中。当带电云层中的电荷积累到一定程度时,就会发生闪电,同时产生雷声。雷电的危害雷电对人类和建筑物构成严重威胁。雷击可能导致电气设备损坏、引发火灾和人员伤亡等严重后果。防雷系统的组成与重要性防雷系统的组成防雷系统包括接闪器、引下线、接地装置等部分,用于引导雷电电流进入地下,避免对建筑物和设备造成损害。防雷系统的重要性防雷系统对于保护建筑物、设备和人员的安全至关重要。通过合理设计和维护防雷系统,可以降低雷击风险,减少财产损失和人员伤亡。防雷系统的分类第二类防雷建筑物对于重要的建筑物,如大型工业厂房、高层民用建筑等,需要采取较为严格的防雷措施,以降低雷击风险。第一类防雷建筑物对于特别重要的建筑物,如国家级别的建筑物、通信枢纽等,需要采取特别严格的防雷措施,以保护建筑物和设备的安全。第三类防雷建筑物对于一般的建筑物,如住宅、小型工厂等,需要采取基本的防雷措施,以提供基本的雷电防护。02电气设备接地的基本概念接地的作用与类型01保护作用03保护接地保护人身安全和设备正常运行,避免雷击、漏电等意外事故对设备和人员造成伤害。将电气设备的外壳接地,以防止因设备绝缘损坏而带电。0204防雷接地工作接地为保证电力系统正常运行,按将雷电引入大地,以防止雷电对设备和人员造成伤害。照规定将电气设备的中性点接地。接地电阻的要求与测量接地电阻的测量应使用专用仪器,并按照规定的方法进行。定期测量接地电阻,确保其符合要求。对于不符合要求的接地电阻,应及时采取措施进行整改。接地电阻应满足设备要求,一般不得大于4欧姆。接地装置的安装与维护01037接地装置的安装应符合相关标准和规定,确保其安全可靠。对于存在问题的接地装置应及时进行修复或更换。7770204接地装置的维护应定期进行,检查接地线是否完好、有无腐蚀等异常情况。在特殊情况下,应采取临时接地措施,以确保设备和人身安全。03防雷设备的原理与选择避雷针的工作原理与选择避雷针的工作原理避雷针通过尖端放电,将云层中的电荷引入大地,从而保护建筑物和电气设备不受雷电损害。在选择避雷针时,应考虑其高度、材料、安装位置等因素,以确保其有效性和安全性。选择避雷针的要点在选择避雷针时,应考虑其防雷保护范围、抗风能力、防腐性能、接地电阻等因素,以确保避雷针能够有效地保护建筑物和电气设备。避雷器的原理与选择避雷器的工作原理避雷器通过将雷电过电压、过电流泄放入地,从而保护电气设备不受雷电损害。在选择避雷器时,应考虑其类型、规格、性能参数等因素,以确保其适用于被保护设备。选择避雷器的要点在选择避雷器时,应考虑其与被保护设备的配合、安装位置、维护方便性等因素,以确保避雷器能够有效地保护电气设备。防雷器的安装与维护防雷器的安装在安装防雷器时,应遵循相关规范和标准,确保其安装位置正确、接地电阻符合要求,同时避免产生感应电压和电磁干扰等问题。防雷器的维护防雷器需要定期进行检查和维护,包括检查外观、测试性能等,以确保其能够正常工作并延长使用寿命。同时,在雷电活动频繁期间,应加强对防雷器的巡检和维护。04防雷系统的设计与实施防雷系统的设计原则与步骤设计原则1.现场勘测2.风险评估确保人员和设备安全,提高系统稳定性和可靠性。评估建筑物或设施的地理位置、土壤电阻率、气象条件等。识别可能遭受雷击的部位和潜在的雷电危害。5.施工与验收4.施工图设计3.方案设计确保所有设备按照设计要求正确安装,并进行测试验收。绘制详细的施工图纸,包括防雷设备的布局和连接方式。根据勘测和评估结果,制定合适的防雷方案。建筑物防雷系统的设计与实施避雷针与避雷带选择合适的避雷针和避雷带,确保建筑物得到有效保护。接地系统设计合理的接地系统,将雷电流引入地下,确保人员和设备安全。等电位连接将建筑物内的金属管道、线缆等连...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

电气设备防雷与接地课件
