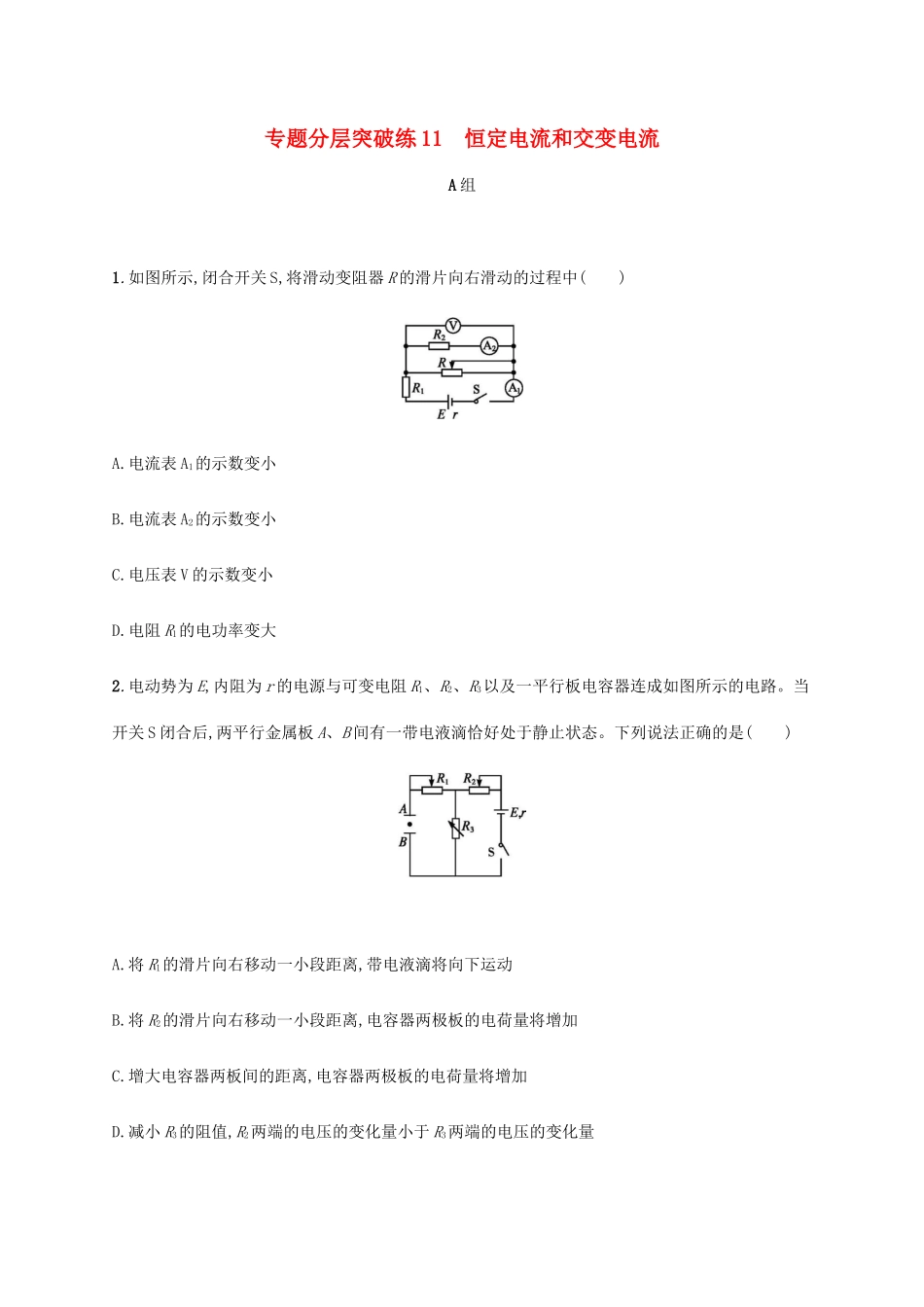

专题分层突破练11恒定电流和交变电流A组1.如图所示,闭合开关S,将滑动变阻器R的滑片向右滑动的过程中()A.电流表A1的示数变小B.电流表A2的示数变小C.电压表V的示数变小D.电阻R1的电功率变大2.电动势为E,内阻为r的电源与可变电阻R1、R2、R3以及一平行板电容器连成如图所示的电路。当开关S闭合后,两平行金属板A、B间有一带电液滴恰好处于静止状态。下列说法正确的是()A.将R1的滑片向右移动一小段距离,带电液滴将向下运动B.将R2的滑片向右移动一小段距离,电容器两极板的电荷量将增加C.增大电容器两板间的距离,电容器两极板的电荷量将增加D.减小R3的阻值,R2两端的电压的变化量小于R3两端的电压的变化量3.某直流电动机,线圈电阻是0.5Ω,当它两端所加的电压为6V时,通过电动机的电流为2A。由此可知()A.电动机发热的功率为72WB.电动机消耗的电功率为72WC.电动机输出的机械功率为10WD.电动机的工作效率为20%4.(多选)(2019四川成都高三三模)一不计电阻的矩形导线框,在匀强磁场中绕垂直于磁场方向的轴匀速转动,产生的正弦交变电流如图甲所示。把该交变电流接在图乙中理想变压器的a、b两端,Rt为热敏电阻(温度升高时,其电阻减小),R为定值电阻,电压表和电流表均为理想电表。下列说法正确的是()A.在t=1.5×10-2s时刻,线框平面与磁场方向垂直B.该交变电流的电压的瞬时值表达式为u=22❑√2sin100πt(V)C.Rt处温度升高时,V1表示数与V2表示数的比值增大D.Rt处温度升高时,V2表示数与A表示数的比值不变5.(2019辽宁大连模拟)将u=220❑√2sin(100πt)V的电压输入如图所示的理想变压器的原线圈,原、副线圈的匝数比为n1∶n2=55∶1,R=10Ω。下列说法正确的是()A.该交变电流的频率为100HzB.闭合开关S后,电流表的读数为0.22AC.闭合开关S后,电阻消耗的电功率为1.6WD.断开开关S后,电流表的读数为0.22A6.一理想变压器原、副线圈匝数比n1∶n2=55∶3,原线圈输入电压u随时间t的变化规律为u=220❑√2sin100πtV。理想交流电压表V、理想交流电流表A按所示方式连接,副线圈接入一个R=6Ω的电阻,则()A.经过1分钟电阻产生的热量是24JB.与电阻并联的电压表的示数为20.0VC.电流表A的示数约为0.11AD.当再将一个电阻与电阻R并联时,变压器的输出电压减小7.硅光电池是一种太阳能电池,具有低碳环保的优点。如图所示,图线a是该电池在某光照强度下路端电压U和电流I的关系图象(电池内阻不是常数),图线b是某电阻R的U-I图象。在该光照强度下将它们组成闭合回路时,硅光电池的内阻为()A.5.5ΩB.7.0ΩC.12.0ΩD.12.5Ω8.如图所示为某山区小型电站输电示意图,发电厂发出U1=220❑√2sin100πt(V)的交变电流通过变压器升压后进行高压输电,接近用户时再通过降压变压器降压给用户供电,图中高压输电线部分总电阻为r,负载端的电压表是理想交流电表,下列有关描述正确的是()A.若开关S1、S2都断开,则电压表示数为零B.负载端所接收到交变电流的频率为25HzC.深夜开灯时灯特别亮是因为高压输电线上电压损失减小的缘故D.用电高峰期灯泡较暗,可通过减少降压变压器副线圈的匝数来提高其亮度9.(多选)如图甲的电路中,电阻R1=R2=R,和R1并联的D是理想二极管(正向电阻可视为零,反向电阻为无穷大),在A、B之间加一个如图乙所示的交流电压(电压为正值时,UAB>0)。由此可知()A.在A、B之间所加的交流电压的周期为2×10-2sB.在A、B之间所加的交流电压的瞬时值表达式为u=220❑√2sin50πt(V)C.加在R1上电压的有效值为55❑√2VD.加在R1上电压的有效值为55❑√10VB组10.(多选)如图所示的电路中,电源电动势、内阻分别为E、r,闭合开关S,当滑动变阻器的滑片由右端向左端滑动时。下列说法正确的是(不考虑灯丝电阻随温度的变化)()A.小灯泡L1变暗B.电压表读数变大C.小灯泡L2变亮D.电容器带电荷量减少11.(2019四川成都调研)一理想变压器的原、副线圈的匝数比为3∶1,在原、副线圈的回路中分别接有阻值相同的电阻,原线圈一侧接在电压为220V的正弦交流电源上,如图所示。设副线圈回路中电阻两端的电压为U,原、副线圈回路中电阻消耗的功率的比值为k,则()A.U=66V,k=19B.U=22V,k=19C.U=66V,k=13D.U=22V,k=1312.(2019吉林长春三校联考)如图所示,为了浴室用电安全,某同学用理想变压器给浴室降...
