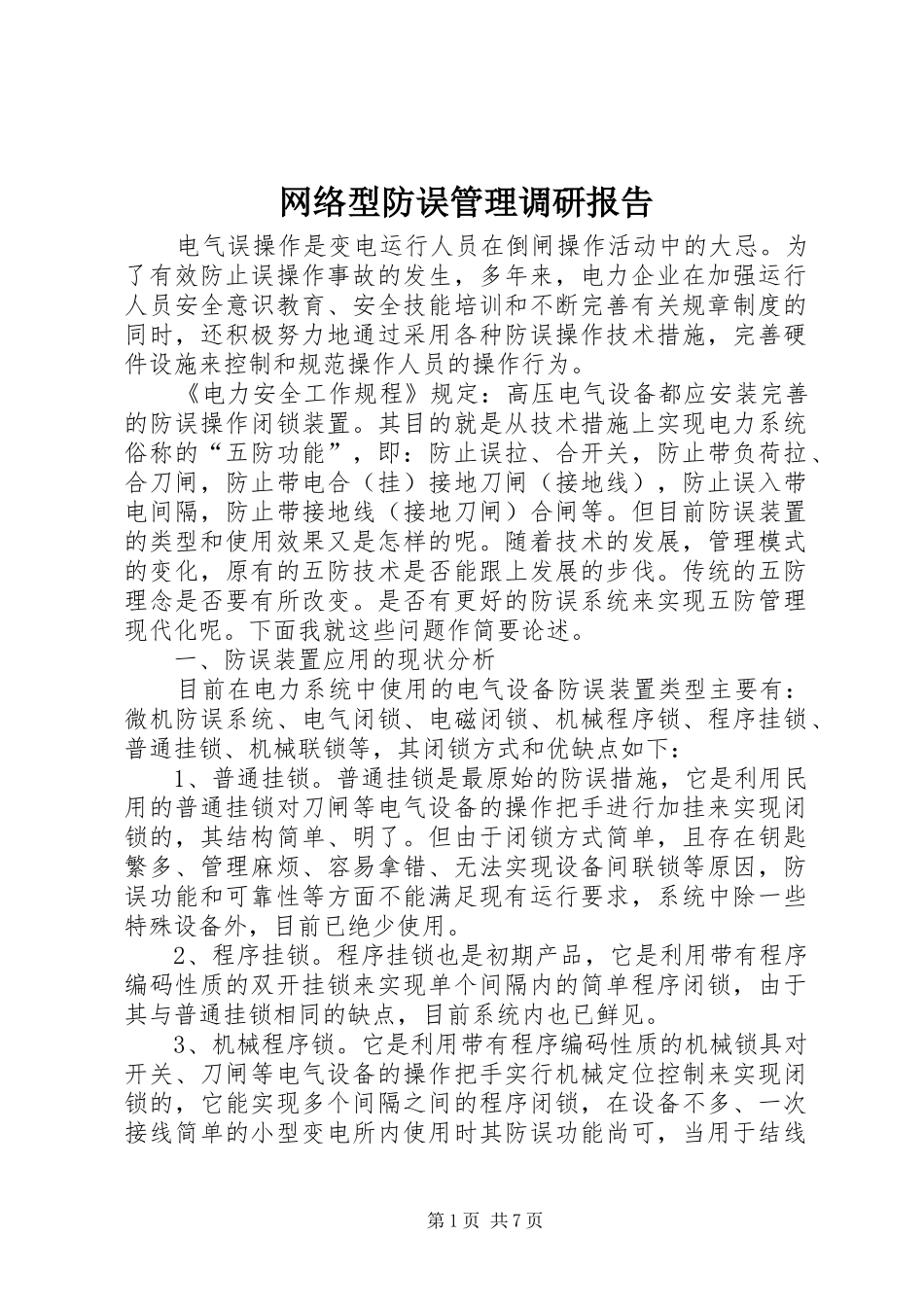

网络型防误管理调研报告电气误操作是变电运行人员在倒闸操作活动中的大忌。为了有效防止误操作事故的发生，多年来，电力企业在加强运行人员安全意识教育、安全技能培训和不断完善有关规章制度的同时，还积极努力地通过采用各种防误操作技术措施，完善硬件设施来控制和规范操作人员的操作行为。《电力安全工作规程》规定：高压电气设备都应安装完善的防误操作闭锁装置。其目的就是从技术措施上实现电力系统俗称的“五防功能”，即：防止误拉、合开关，防止带负荷拉、合刀闸，防止带电合（挂）接地刀闸（接地线），防止误入带电间隔，防止带接地线（接地刀闸）合闸等。但目前防误装置的类型和使用效果又是怎样的呢。随着技术的发展，管理模式的变化，原有的五防技术是否能跟上发展的步伐。传统的五防理念是否要有所改变。是否有更好的防误系统来实现五防管理现代化呢。下面我就这些问题作简要论述。一、防误装置应用的现状分析目前在电力系统中使用的电气设备防误装置类型主要有：微机防误系统、电气闭锁、电磁闭锁、机械程序锁、程序挂锁、普通挂锁、机械联锁等，其闭锁方式和优缺点如下：1、普通挂锁。普通挂锁是最原始的防误措施，它是利用民用的普通挂锁对刀闸等电气设备的操作把手进行加挂来实现闭锁的，其结构简单、明了。但由于闭锁方式简单，且存在钥匙繁多、管理麻烦、容易拿错、无法实现设备间联锁等原因，防误功能和可靠性等方面不能满足现有运行要求，系统中除一些特殊设备外，目前已绝少使用。2、程序挂锁。程序挂锁也是初期产品，它是利用带有程序编码性质的双开挂锁来实现单个间隔内的简单程序闭锁，由于其与普通挂锁相同的缺点，目前系统内也已鲜见。3、机械程序锁。它是利用带有程序编码性质的机械锁具对开关、刀闸等电气设备的操作把手实行机械定位控制来实现闭锁的，它能实现多个间隔之间的程序闭锁，在设备不多、一次接线简单的小型变电所内使用时其防误功能尚可，当用于结线第1页共7页较复杂的变电所，如双母线带旁路结线时，由于开锁程序复杂、开锁钥匙繁多、开锁时间长、开锁原理人员不易掌握、使用过于麻烦等原因，加上锁具制作及安装工艺精度要求高造成日常维护量大和解锁量大，目前也逐步被其它类型的防误装置所取代。4、机械闭锁。机械闭锁是利用刀闸、开关等设备操作机械传动部分通过互相限位、相互制约来实现相互联锁的闭锁方式，其特点是闭锁简单、可靠，不需使用开锁钥匙。这种闭锁实现的前提是一体化设备，如单一刀闸、开关柜、组合电器等，如要实现单元设备间的闭锁就相当困难，因此，其防误功能是有限的。5、电磁闭锁。电磁闭锁是利用电磁锁的锁栓对刀闸、网门等电气设备的操作把手实行机械定位控制来实现相互闭锁的，其原理是利用断路器、刀闸、开关柜门等辅助接点、微动开关，接通或断开需闭锁设备的电磁锁电源，使其操作机构无法操作或门无法打开，从而实现设备间的联锁。其特点是原理简单，实施和操作简便，适用于电气结线较简单变电所内部分设备和配电装置的防误。但由于辅助接点过多、电缆使用量大、调试较为困难，加上运行环境恶劣、辅助接点不可靠、故障机率较高等，常常导致闭锁失灵，并且防误功能不够完善。6、电气闭锁。电气闭锁属于电气逻辑闭锁，它是利用开关、刀闸等设备的辅助接点串接入需要闭锁的设备的电动操作回路中，从而实现设备之间的相互闭锁。其特点是没有过多的附属设备，外表十分简捷。这种方式仅适用于电动操作的设备机构上，闭锁逻辑关系不宜太复杂，对辅助开关质量和运行环境要求较高，闭锁功能不够完善。7、微机防误闭锁装置。目前电力系统中使用的微机防误闭锁装置，主流产品是一种离线的防误闭锁系统，它由计算机主机、电脑钥匙、若干电气编码锁、机械编码锁等硬件组成，通过设置在系统内的软件实现防误逻辑闭锁功能。操作人员在操作前需先在防误系统中进行模拟操作，将模拟操作顺序输入到系统中，然后通过专用接口将操作程序传输到电脑钥匙中，操作人员用电脑钥匙到现场按已输入的操作顺序依次打开编码锁第2页共7页实施操作，并采集设备状态以作为下一步能否操作的判据，整个操作完毕后再将电脑钥匙中的状态信息...
