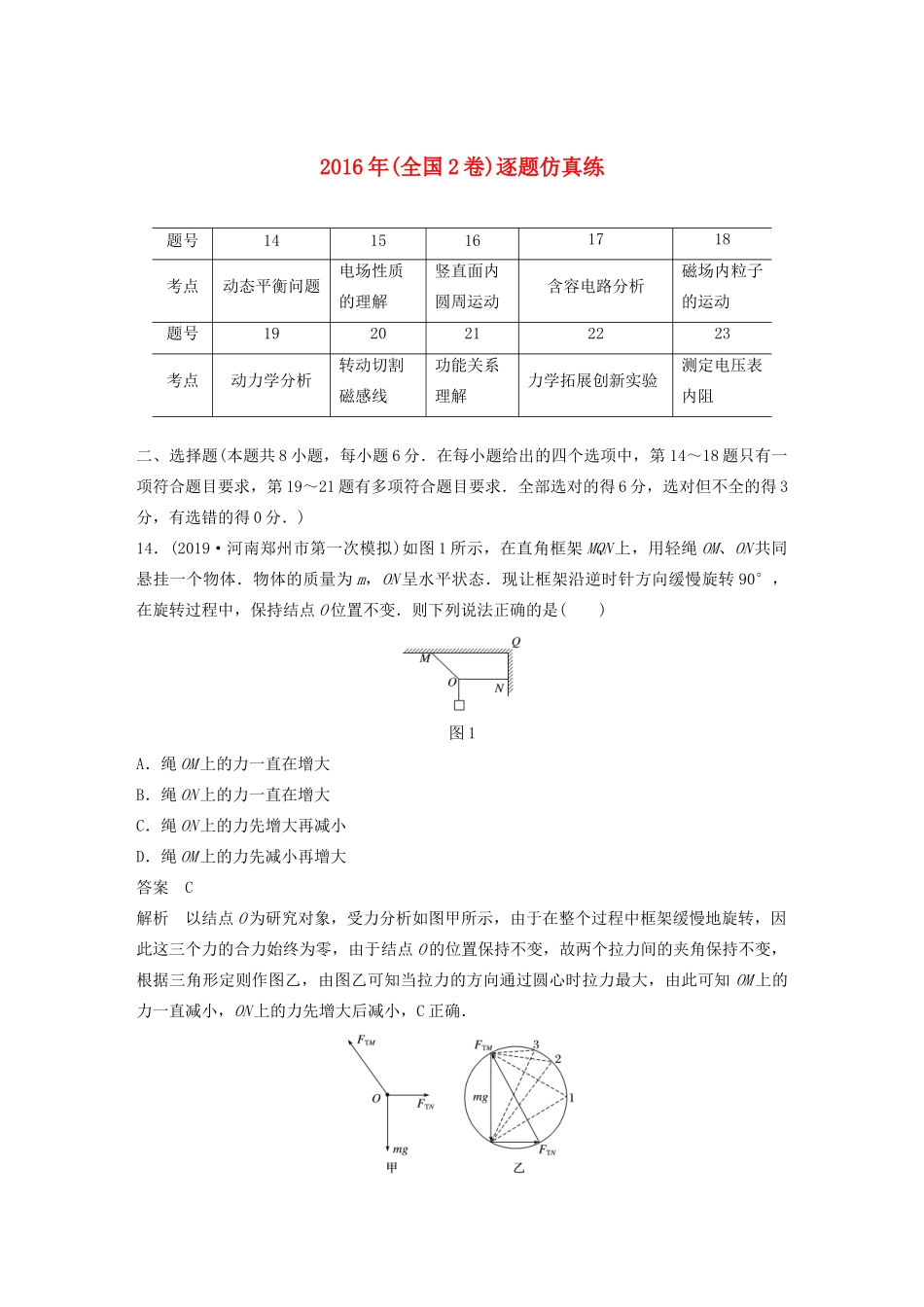

2016年(全国2卷)逐题仿真练题号1415161718考点动态平衡问题电场性质的理解竖直面内圆周运动含容电路分析磁场内粒子的运动题号1920212223考点动力学分析转动切割磁感线功能关系理解力学拓展创新实验测定电压表内阻二、选择题(本题共8小题，每小题6分．在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)14．(2019·河南郑州市第一次模拟)如图1所示，在直角框架MQN上，用轻绳OM、ON共同悬挂一个物体．物体的质量为m，ON呈水平状态．现让框架沿逆时针方向缓慢旋转90°，在旋转过程中，保持结点O位置不变．则下列说法正确的是()图1A．绳OM上的力一直在增大B．绳ON上的力一直在增大C．绳ON上的力先增大再减小D．绳OM上的力先减小再增大答案C解析以结点O为研究对象，受力分析如图甲所示，由于在整个过程中框架缓慢地旋转，因此这三个力的合力始终为零，由于结点O的位置保持不变，故两个拉力间的夹角保持不变，根据三角形定则作图乙，由图乙可知当拉力的方向通过圆心时拉力最大，由此可知OM上的力一直减小，ON上的力先增大后减小，C正确．15．(2019·山西运城市5月适应性测试)一带负电的微粒只在电场力作用下沿x轴正方向运动，其电势能随位移x变化的关系如图2所示，其中0～x1段是曲线，x1～x2段是平行于x轴的直线，x2～x3段是倾斜直线，则下列说法正确的是()图2A．0～x1段电势逐渐升高B．0～x1段微粒的加速度逐渐减小C．x2～x3段电场强度减小D．x2处的电势比x3处的电势高答案B解析电势能Ep＝φq，由于粒子带负电，0～x1段电势能变大，所以电势变小，A错误；根据电场力做功与电势能关系：|ΔEp|＝E|q|Δx，图象斜率的大小代表场强大小，0～x1段图象斜率变小，场强变小，受力减小，加速度逐渐变小，B正确；x2～x3段斜率不变，场强不变，C错误；x2到x3，电势能减小，粒子带负电，所以电势增大，D错误．16．(2019·山东泰安市3月第一轮模拟)如图3，在水平光滑细杆上有一小环，轻绳的一端系在小环上，另一端系着夹子夹紧一个质量为M的小物块两个侧面，小物块到小环悬点的距离为L，夹子每一侧面与小物块的最大静摩擦力均为F.小环和物块一起向右匀速运动，小环碰到杆上的钉子P后立刻停止，物块向上摆动．整个过程中，物块在夹子中没有滑动，则小环和物块一起向右匀速运动的速度最大为(不计小环和夹子的质量，重力加速度为g)()图3A.B.C.D.答案D解析当小环碰到钉子瞬间，物块将做圆周运动，则对物块：2F－Mg＝M解得v＝，故选D.17．(2019·河南八市重点高中联盟第三次模拟)如图4所示，电源电动势E＝3V，内阻不计，R1、R2、R3为定值电阻，阻值分别为1Ω、0.5Ω、9Ω，R4、R5为电阻箱，最大阻值均为99.9Ω，右侧竖直放置一个电容为1.5×10－3μF的理想平行板电容器，电容器板长0.2m，板间距为0.125m．一带电粒子以0.8m/s的速度沿平行板中线进入，恰好匀速通过，不计空气阻力，此时R4、R5阻值分别为1.8Ω、1Ω.(取g＝10m/s2)下列说法正确的是()图4A．此粒子带正电B．带电粒子匀速穿过电容器时，电容器的电荷量为4×10－9CC．欲使粒子向上偏转但又不打到电容器的上极板，R4阻值不得超过5.7ΩD．欲使粒子向下偏转但又不打到电容器的下极板，R4阻值不得低于1.4Ω答案C解析电容器上极板与电源的正极相连，极板间电场方向向下，粒子所受的电场力方向向上，故粒子带负电，故A错误；电容器与R2、R3、R4这部分电路并联，当粒子匀速穿过电容器时，R2、R3、R4这部分电路的总电阻为2Ω，电路稳定后，R1与R2、R3、R4这部分电路串联，根据串联电路分压特点可得电容器两端的电压U0＝2V，则电容器的电荷量为Q0＝CU0＝1.5×10－9×2C＝3×10－9C，故B错误；当粒子匀速穿过电容器时，有qE0＝mg，粒子在电容器中的运动时间t＝＝s＝0.25s；当粒子向上偏转且刚好经过上极板最右端时，在竖直方向上，有y＝at2，解得：a＝2m/s2.由牛顿第二定律得qE1－mg＝ma，可得＝，并可得＝＝，由此得R2、R3、R4这部分电路总电压U1＝2.4V，R1的电压UR1＝E－U1＝0.6V，电流I1＝＝A＝0.6A，可得R2、R3、R4这部分电路总电阻R总＝＝Ω＝4Ω，由R...
