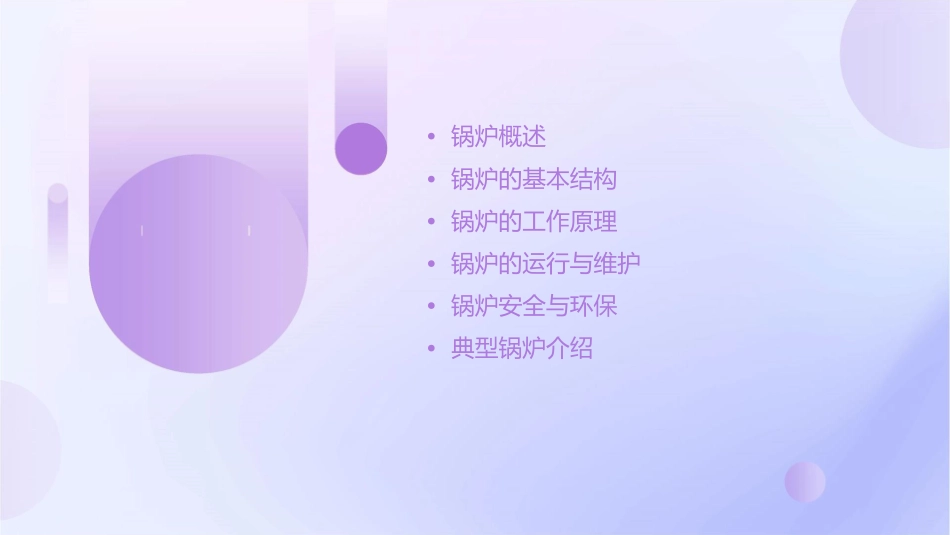

炉基知•锅炉概述•锅炉的基本结构•锅炉的工作原理•锅炉的运行与维护•锅炉安全与环保•典型锅炉介绍01炉概述锅炉的定义与作用总结词锅炉是一种利用燃料燃烧产生的热量，将水加热成热水或蒸汽的设备，主要用于供热、发电、化工等领域。详细描述锅炉通过燃烧燃料，将化学能转化为热能，然后将热能传递给水，使水加热或蒸发为蒸汽。锅炉在供热系统中起到加热水的作用，为建筑物提供暖气或热水；在发电厂中，锅炉产生蒸汽推动汽轮机发电；在化工行业，锅炉提供工艺所需的热源。锅炉的分类与特点总结词锅炉按照用途、压力、燃料等不同分类标准可分为多种类型，不同类型的锅炉具有不同的特点和使用范围。详细描述按照用途，锅炉可分为热水锅炉和蒸汽锅炉；按照压力，锅炉可分为低压、中压和高压锅炉；按照燃料，锅炉可分为燃煤、燃气、燃油和生物质锅炉等。不同类型的锅炉具有不同的特点和使用范围，需要根据实际需求进行选择。锅炉的发展历程与趋势总结词详细描述锅炉的发展经历了多个阶段，未来将朝着高效、环保、智能化等方向发展。早期的锅炉采用燃煤、木材等作为燃料，随着能源结构的改变和环保要求的提高，燃气、燃油、生物质等清洁能源逐渐成为锅炉的主要燃料。未来，随着科技的不断进步，高效、环保、智能化将成为锅炉发展的重要趋势。智能化的锅炉可以实现远程控制、自动调节温度和压力等功能，提高运行效率和安全性。同时，随着环保意识的提高，低氮氧化物排放、高效除尘等环保技术也将得到广泛应用。02炉的基本构燃烧系统010203燃烧器炉膛送风设备燃烧器是锅炉的燃烧系统中的核心部件，其作用是将燃料和空气混合并点燃，产生高温烟气。炉膛是锅炉中燃料燃烧的空间，其作用是保证燃料充分燃烧，并产生高温烟气。送风设备包括鼓风机和引风机等，其作用是为燃烧提供足够的空气，并排出燃烧产生的烟气。汽水系统水冷壁水冷壁是锅炉中直接受热、吸收热量的部分，其作用是将炉膛中的热量传递给水，使水加热并汽化。汽包汽包是锅炉的汽水系统中的核心部件，其作用是接受省煤器来的给水，向循环回路供水，并通过内部装置使水汽化。下降管下降管是锅炉中连接汽包和下联箱的部分，其作用是将汽包中的水输送到下联箱，再通过水冷壁吸收热量。烟风系统烟囱除尘设备引风机烟囱是锅炉中排放烟气的部分，其作用是将烟气排入大气中。除尘设备是锅炉中去除烟气中的粉尘等杂质的设备，其作用是保护环境和设备。引风机是锅炉中吸入空气的部分，其作用是为燃烧提供足够的空气，并排出燃烧产生的烟气。辅助系统控制系统排污系统排污系统是锅炉中排除污水和杂质的系统，其作用是保护锅炉不受腐蚀和结垢的影响，保证锅炉的安全和稳定运行。控制系统是锅炉中控制各个系统的部分，其作用是保证锅炉安全、稳定、经济地运行。给水系统给水系统是锅炉中提供给水的部分，其作用是为汽包提供足够的给水，保证锅炉的正常运行。03炉的工作原理燃料燃烧原理燃料与空气混合燃烧反应火焰传播锅炉内的燃料与足够的空气混合，混合气体在锅炉内的燃烧器中发生燃烧反应，释放出大量的热量。火焰在锅炉内部传播，使燃料充分燃烧，生成高温烟气。形成可燃的混合气体。热量传递原理辐射传递高温烟气通过辐射将热量传递给受热面，如锅炉的炉膛和烟道。对流传递受热面中的介质（如水或蒸汽）与高温烟气发生对流，将热量带走。传导传递受热面金属内部的热量通过热传导传递给介质。水循环原理水加热水在锅炉中被加热，由液态变为气态。水循环水在加热过程中产生的水蒸气推动汽轮机或给水泵，形成水循环。水冷却水在冷凝过程中释放出热量，被冷却水带走，完成水循环。04炉的运行与启动与停炉操作启动操作启动锅炉前需进行全面检查，确保所有设备处于良好状态。然后按顺序开启燃烧器、风机、给水阀等，并进行点火操作。当锅炉压力和温度逐渐上升，可逐渐增加燃料供应量和鼓风量，直至达到正常工作状态。停炉操作当需要停炉时，应先逐渐减少燃料供应量和鼓风量，降低锅炉压力和温度。然后关闭燃烧器、风机和给水阀等设备，并确保所有阀门处于关闭状态。在长时间停炉期间，应定期启动锅炉以保持设备良好状态。运行参数监控与调...
