盾构设备及关键施工技术课件VIP免费

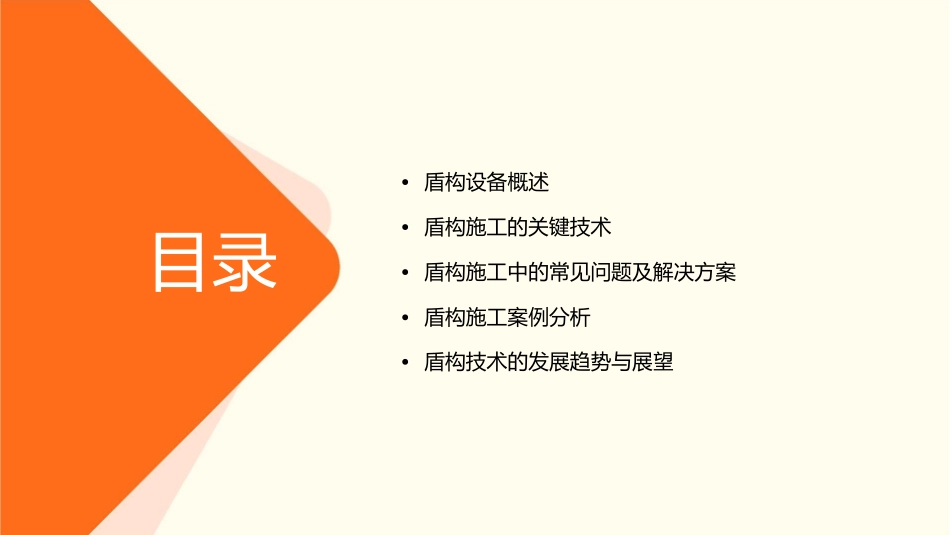

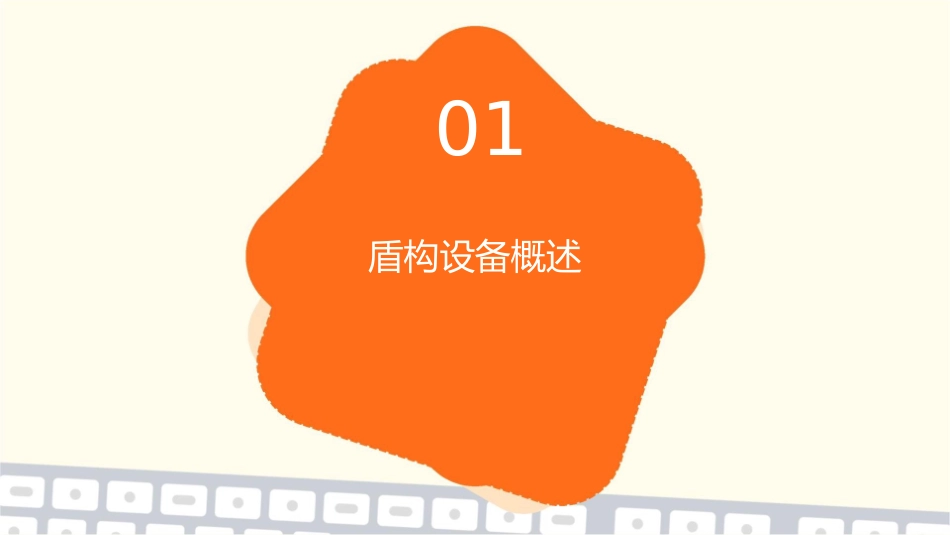

•盾构设备概述•盾构施工的关键技术目录•盾构施工中的常见问题及解决方案•盾构施工案例分析•盾构技术的发展趋势与展望01盾构设备概述盾构设备的定义与分类敞开式盾构封闭式盾构土压平衡盾构敞开式盾构是一种较老的隧道掘进技术，其工作原理是利用刀盘旋转切削土体，通过盾构推进和拼装衬砌来完成隧道施工。这种盾构设备结构简单，成本较低，但施工效率低下，且对地层适应性差。封闭式盾构是在敞开式盾构的基础上发展而来的一种新型隧道掘进技术，其工作原理是通过盾构推进和拼装衬砌来形成隧道，同时利用压力控制土体稳定和防止涌水。封闭式盾构具有施工效率高、对地层适应性强的优点，但设备成本和维护成本较高。土压平衡盾构是一种利用土压平衡原理进行隧道掘进的盾构设备。其工作原理是通过调节切削仓内的压力，使仓内土压与外界水土压力平衡，以保持隧道开挖面的稳定。土压平衡盾构具有施工效率高、对地层适应性强的优点，但设备成本和维护成本较高。盾构设备的定义与分类泥水盾构泥水盾构是一种利用泥水输送弃土的隧道掘进技术。其工作原理是通过调节泥水浓度和压力，将切削仓内的泥水混合物通过管道输送至地面泥水分离站进行分离处理。泥水盾构具有施工效率高、对地层适应性强的优点，但设备成本和维护成本较高。气压盾构气压盾构是一种利用气压控制隧道掘进的盾构技术。其工作原理是通过调节气压，使切削仓内形成一定的正压或负压，以保持隧道开挖面的稳定。气压盾构具有对地层适应性强的优点，但设备成本和维护成本较高，且施工环境较为恶劣。盾构设备的主要组成刀盘排土系统刀盘是盾构设备的核心部件之一，其主要作用是切削土体。根据不同的地层和施工要求，刀盘的设计和配置也不同，常见的有滚刀、刮刀和齿刀等类型。排土系统的主要作用是将切削仓内的泥水混合物通过管道输送至地面泥水分离站进行分离处理。排土系统包括排土管、泥水仓和泥水输送泵等。盾体拼装系统盾体是盾构设备的主体结构，其主要作用是支撑和保护开挖面、承受土压力和传递推力至后配套设备上。根据不同的工作原理和地层条件，盾体的设计也不同。拼装系统的主要作用是将预制好的衬砌块拼装成隧道内壁。拼装系统包括拼装机、衬砌块和拼装油缸等。推进系统控制系统推进系统是盾构设备的主要组成部分之一，其主要作用是提供推力，使盾构向前推进。推进系统包括推力油缸、推进油缸和后配套设备等。控制系统是盾构设备的核心组成部分之一，其主要作用是对盾构设备的各个系统和部件进行监测和控制，确保设备的正常运转和施工安全。控制系统包括传感器、控制器和执行器等。盾构设备的工作原理•切削土体：在盾构设备的切削仓内安装有不同类型的刀具，如滚刀、刮刀和齿刀等，通过旋转或振动的方式对土体进行切削，形成适合后续施工的隧道断面。02盾构施工的关键技术盾构的选型与设计总结词盾构设备的选择和设计是盾构施工的关键环节，需要根据工程地质、水文条件、隧道断面、埋深等因素综合考虑。详细描述盾构的选型需要考虑刀盘、刀具、主轴承、密封系统等关键部件的性能和适应性。设计时需对盾构的结构、推进系统、拼装系统、出渣系统等进行详细规划和计算，以确保盾构施工的安全、稳定和高效。盾构的组装与调试总结词盾构的组装与调试是确保盾构设备正常运转的重要步骤，涉及到多个专业和系统的协同工作。详细描述组装过程中需严格控制各部件的安装精度和质量，确保盾构的整体性能。调试阶段需要对盾构的各项功能进行测试，检查各系统的运行状态和相互配合情况，发现问题及时进行调整和维修。盾构的掘进与控制总结词掘进与控制技术是实现盾构施工自动化、智能化的重要手段，直接影响隧道质量和施工安全。详细描述掘进过程中需根据地质条件、隧道设计要求等因素，合理选择掘进参数，如推进力、转速、注浆压力等。同时，利用自动化控制系统实时监测盾构姿态、同步注浆情况等信息，对盾构掘进进行精确控制，确保隧道轴线的正确性和地表沉降的有效控制。盾构的出渣与运总结词出渣与运输系统是保障盾构施工连续性的关键环节，需要高效、安全地完成渣土的排出和外运工作。详细描述出渣系统需根据不同地质条件...
