预应力混凝土工程要点课件VIP免费

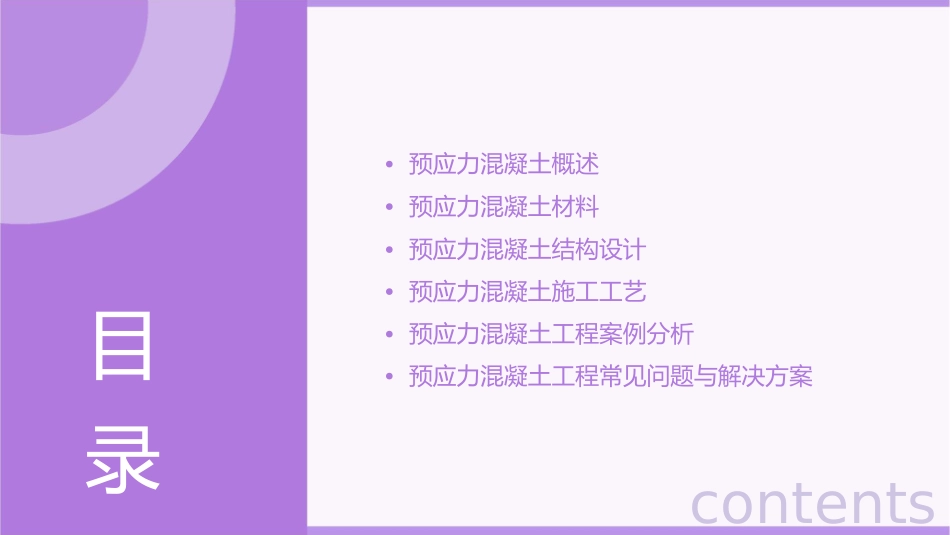

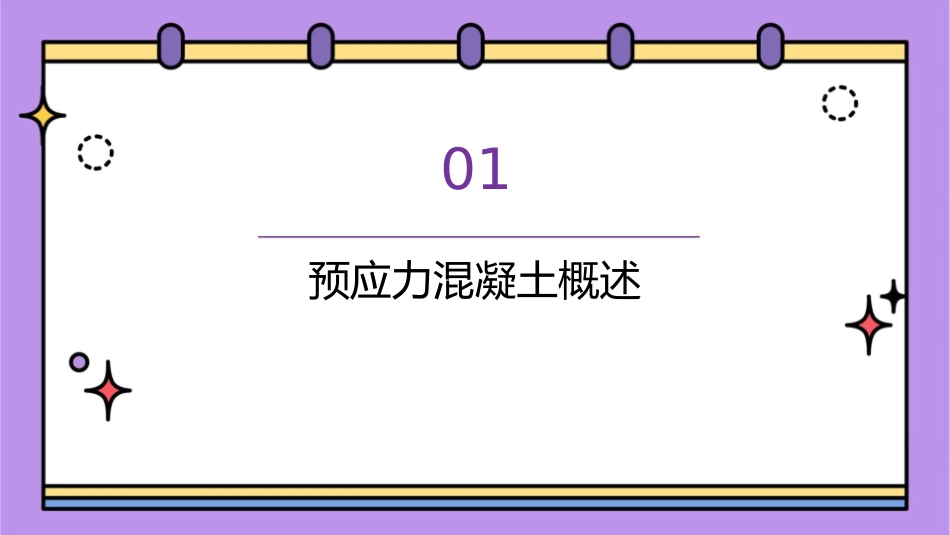

预应力混凝土工程要点课件•预应力混凝土概述•预应力混凝土材料•预应力混凝土结构设计•预应力混凝土施工工艺•预应力混凝土工程案例分析•预应力混凝土工程常见问题与解决方案目录contents01预应力混凝土概述定义与特点定义预应力混凝土是一种通过在混凝土中施加预应力，以提高结构承载能力和延性的混凝土。特点预应力混凝土具有高强度、高刚度、良好的耐久性和稳定性等特点，广泛应用于桥梁、高层建筑、大跨度结构等工程领域。预应力混凝土的分类按预应力施加方式分为先张法和后张法预应力混凝土。先张法是在混凝土浇筑前对钢筋施加预应力，而后张法则是在混凝土浇筑后施加预应力。按预应力筋形状分为直线形和曲线形预应力混凝土。直线形主要用于平板和梁等结构，曲线形主要用于拱桥和大型储罐等结构。预应力混凝土的应用场景010203桥梁工程高层建筑大跨度结构预应力混凝土广泛应用于桥梁工程中，如斜拉桥、拱桥、梁桥等。高层建筑中的楼板、梁和柱等结构常采用预应力混凝土，以提高结构的承载能力和稳定性。大型体育场馆、会展中心等大跨度结构也常采用预应力混凝土，以满足大跨度、大荷载的要求。02预应力混凝土材料混凝土材料混凝土强度混凝土配合比混凝土搅拌与运输预应力混凝土应采用高强度混凝土，其抗压强度应满足设计要求。根据工程需要，合理设计混凝土的配合比，确保混凝土的抗压、抗折强度和耐久性。采用适当的搅拌和运输方式，确保混凝土的质量和均匀性。预应力筋预应力筋种类预应力筋的防腐处理根据设计要求选择预应力筋的种类，如钢丝、钢绞线、螺纹钢筋等。对预应力筋进行防腐处理，以提高其耐久性。预应力筋规格根据工程需要，选择合适规格的预应力筋，确保其承载能力和稳定性。锚具与夹具锚具与夹具的质量确保锚具与夹具的质量符合相关标准和设计要求。锚具与夹具的种类根据预应力筋的种类和规格选择合适的锚具与夹具。锚具与夹具的安装按照规范要求正确安装锚具与夹具，确保预应力的有效传递。灌浆料灌浆料的种类灌浆料的配合比灌浆料的施工根据工程需要选择合适的灌浆料，如水泥浆、聚合物浆等。根据设计和工程要求，合理设计灌浆料的配合比。采用适当的施工方法和技术，确保灌浆料的质量和均匀性。03预应力混凝土结构设计预应力损失的估算预应力损失的分类包括锚具变形和钢筋回缩、预应力筋与孔道壁之间的摩擦、预应力筋的松弛、混凝土的收缩和徐变等。预应力损失的计算根据不同的预应力损失类型，采用相应的计算方法，如考虑锚具变形和钢筋回缩的影响、预应力筋与孔道壁之间的摩擦系数等。预应力损失的减小措施如选择合适的锚具和夹具、控制张拉和放松时的加载速度、优化混凝土配合比和养护条件等。预应力筋的布置与计算预应力筋的布置原则010203根据结构形式和受力要求，合理布置预应力筋的位置和数量，以满足结构承载力和变形要求。预应力筋的计算根据结构受力情况和预应力筋的布置，计算预应力筋的拉力和伸长量，以确定预应力筋的规格和数量。预应力筋的连接与固定采用适当的连接方式，如挤压套筒或焊接等，确保预应力筋的连续性和稳定性。结构分析方法有限元分析方法采用有限元软件对预应力混凝土结构进行分析，考虑预应力筋的作用和混凝土的弹塑性性质，以获得准确的受力状态和变形结果。简化分析方法对于一些简单的结构形式，可以采用简化分析方法，如弯矩平衡法、挠度计算等，以快速评估结构的承载力和变形。结构可靠性分析考虑各种不确定性因素，如材料强度、施工误差等，对结构进行可靠性分析，以确保结构的安全性和稳定性。04预应力混凝土施工工艺施工前的准备场地平整确保施工现场平整，满足施工机械通行和作业要求。支架搭设根据设计要求搭设预应力梁的支架，确保稳定性和安全性。模板制作与安装根据预应力梁的尺寸和设计要求制作模板，并按规定安装。预应力筋的张拉工艺预应力筋的选择根据设计要求选择合适的预应力筋，确保其质量和规格符合要求。张拉设备的校准在使用前应对张拉设备进行校准，确保其准确性。张拉顺序按照设计要求和施工规范确定合理的张拉顺序，确保预应力分布均匀。灌浆施工工艺灌浆材料的选择1选择合适的灌浆材料，确保...
