材料力学之应力分析与强度理论课件VIP免费

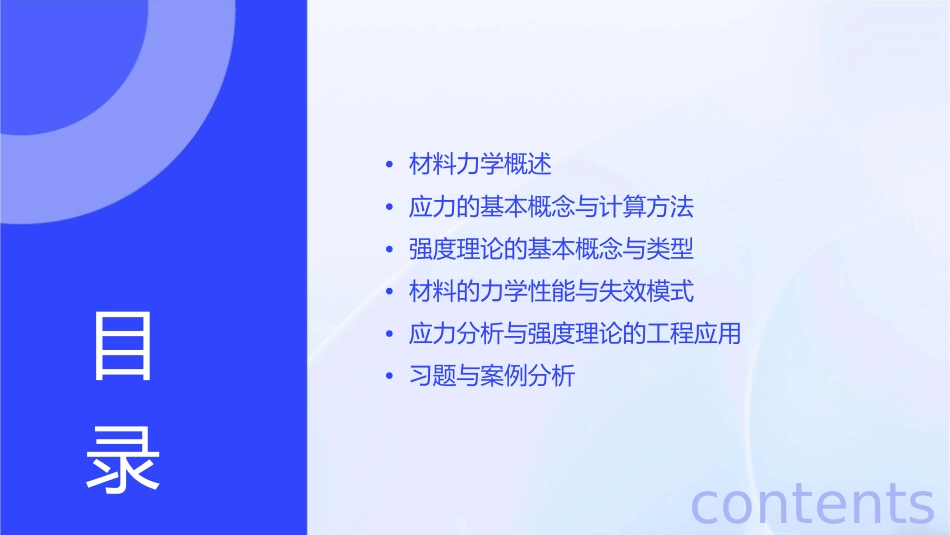

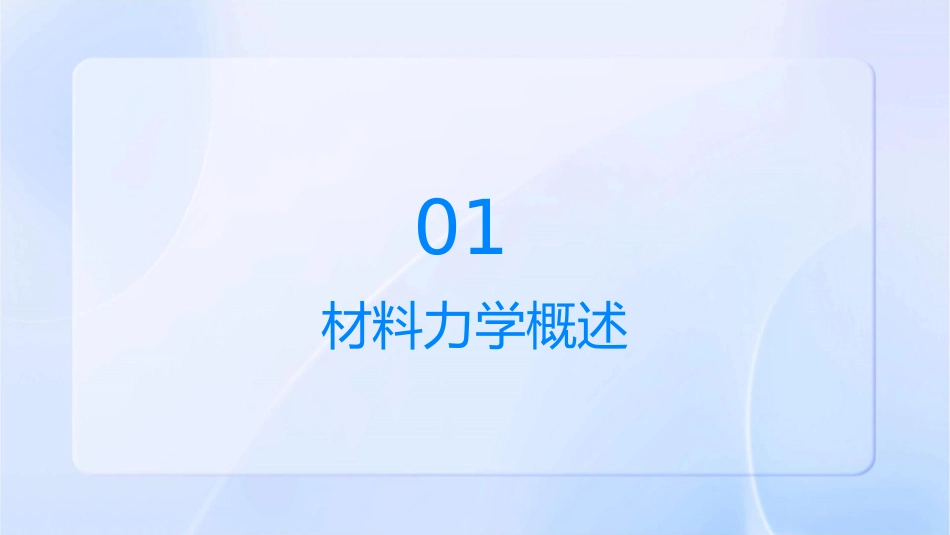

材料力学之应力分析与强度理论课件•材料力学概述•应力的基本概念与计算方法•强度理论的基本概念与类型•材料的力学性能与失效模式•应力分析与强度理论的工程应用•习题与案例分析目录contents01材料力学概述材料力学的定义与研究对象材料力学的定义材料力学是研究材料在各种外力作用下产生的应变、应力、强度、刚度、稳定性等问题的学科。研究对象各种工程材料，如金属、塑料、陶瓷、混凝土等。材料力学的重要性010203保障工程安全提高工程效率促进科技进步材料力学为工程设计提供理论基础，确保结构的安全性和稳定性。通过材料力学，优化设计，降低成本，提高效率。材料力学的发展推动新材料、新工艺的研发，促进科技进步。材料力学的发展历程起源19世纪发展现代发展材料力学起源于古代建筑随着工业革命和工程技术的进步，材料力学逐渐发展成为一门独立的学科。计算机技术的发展推动材料力学在理论和实践上的新突破。和桥梁的建造经验。02应力的基本概念与计算方法应力的定义与分类定义应力是物体内部单位面积上所承受的附加物质量，即物体内部单位面积上的力。分类根据作用力的方向和状态，应力可以分为正应力、剪应力、弯曲应力等。应力状态的概念与描述概念应力状态是指物体在某一点处的应力分布情况。描述为了全面了解物体内部的应力分布情况，我们需要分析物体在不同方向的截面上的应力状态。应力的计算方法与实例分析计算方法通过测量物体的应变，利用胡克定律等力学原理计算出物体的应力。实例分析以一根承受拉伸和压缩作用的低碳钢弹簧为例，通过测量弹簧的应变，计算出弹簧在不同位置的应力，并分析其应力分布规律。03强度理论的基本概念与类型强度理论的概念与目的强度理论的概念强度理论是研究材料在复杂应力状态下失效规律的理论。强度理论的目的预测材料在给定应力状态下的失效行为，为结构设计、材料选择和优化提供依据。第一强度理论（最大拉应力理论）适用范围适用于脆性材料和受拉应力为主的最大拉应力理论构件。该理论认为材料首先在最大拉应力作用下失效。强度条件最大拉应力不超过材料的抗拉强度。第二强度理论（最大伸长线应变理论）最大伸长线应变理论该理论认为材料在最大伸长线应变作用下失效。适用范围适用于塑性材料和复杂应力状态的构件。强度条件最大伸长线应变不超过材料的塑性应变能力。第三强度理论（最大剪应力理论）最大剪应力理论适用范围强度条件该理论认为材料在最大剪应力作适用于塑性材料和受剪应力为主最大剪应力不超过材料的抗剪强用下失效。的构件。度。04材料的力学性能与失效模式材料的力学性能及其测试方法屈服强度抗压强度材料在屈服阶段抵抗载荷的能力。可以通过拉伸、压缩、弯曲等实验测量。材料在压碎前能够承受的最大压应力。可以通过压缩实验测量。弹性模量抗拉强度抗弯强度材料在弯曲断裂前能够承受的最大弯矩。可以通过弯曲实验测量。材料在弹性阶段抵抗变形的能力。可以通过拉伸、压缩、弯曲等实验测量。材料在拉断前能够承受的最大拉应力。可以通过拉伸实验测量。材料的失效模式与影响因素弹性失效塑性失效材料在弹性阶段发生断裂或变形过大。主要影响因素包括材料本身的力学性能和应力集中等。材料在塑性阶段发生断裂或变形过大。主要影响因素包括材料本身的力学性能、应力集中、加载速度和温度等。韧性失效脆性失效材料在冲击或振动载荷下发生断裂。主要影响因素包括材料本身的力学性能、加载速度和温度等。材料在没有明显塑性变形的情况下突然断裂。主要影响因素包括材料本身的力学性能、应力集中、加载速度和温度等。材料的强度极限与安全系数强度极限安全系数材料在破坏前能够承受的最大应力。通常分为抗拉强度极限、抗压强度极限等。根据材料的使用环境和载荷条件，为确保材料的安全使用而引入的一个系数。安全系数通常需要根据具体情况进行选择，以确保材料在使用过程中不会发生失效。VS05应力分析与强度理论的工程应用杆件在拉伸和压缩下的应力分析与强度设计总结词详细描述工程中使用的杆件在承受拉伸或压缩载荷时，需要求解其最大承载能力，以确保安全。在材料力学中，通过应力分析的方法，可以确定杆件在拉...
