场内35kV集电线路施工方案VIP免费

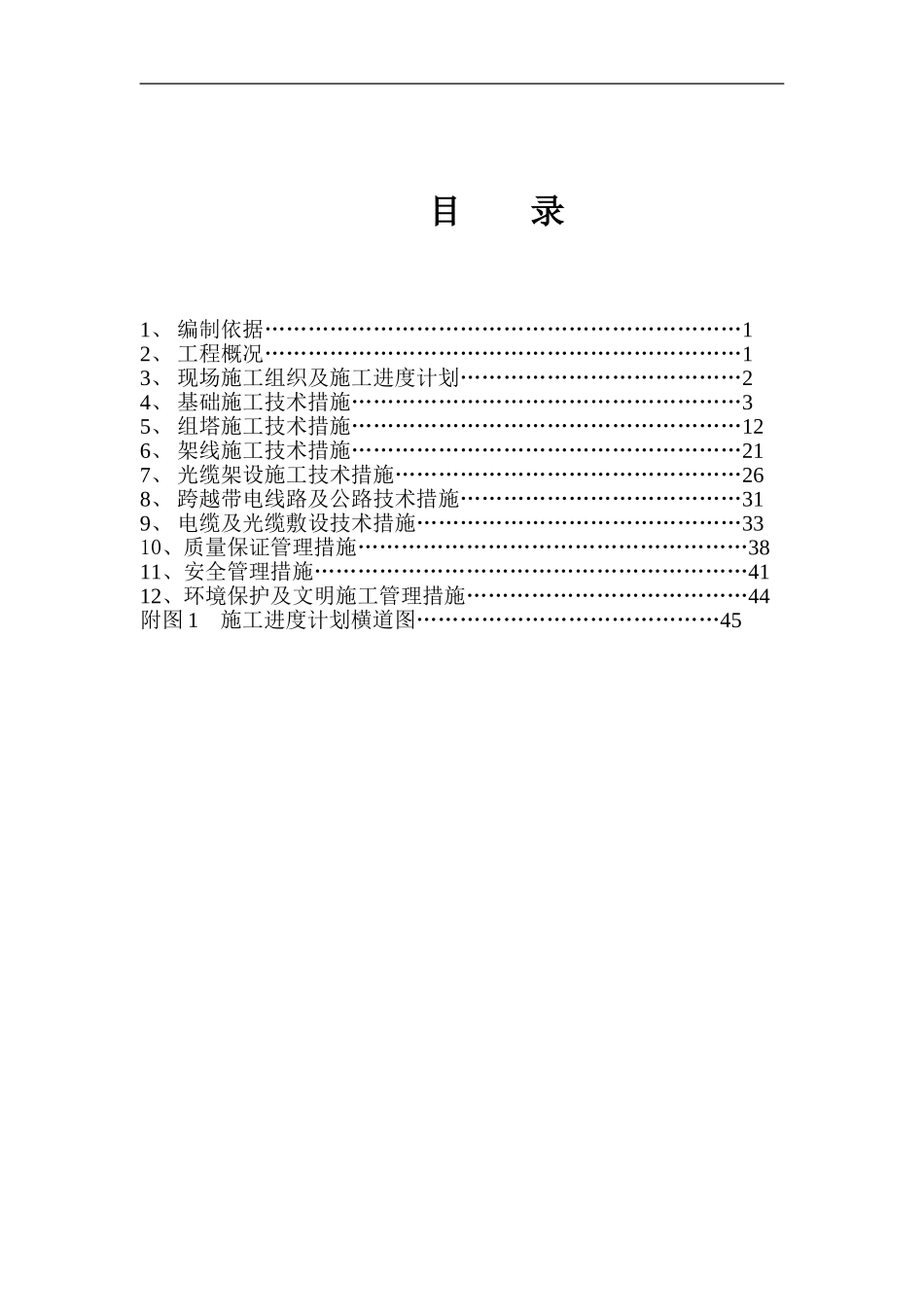

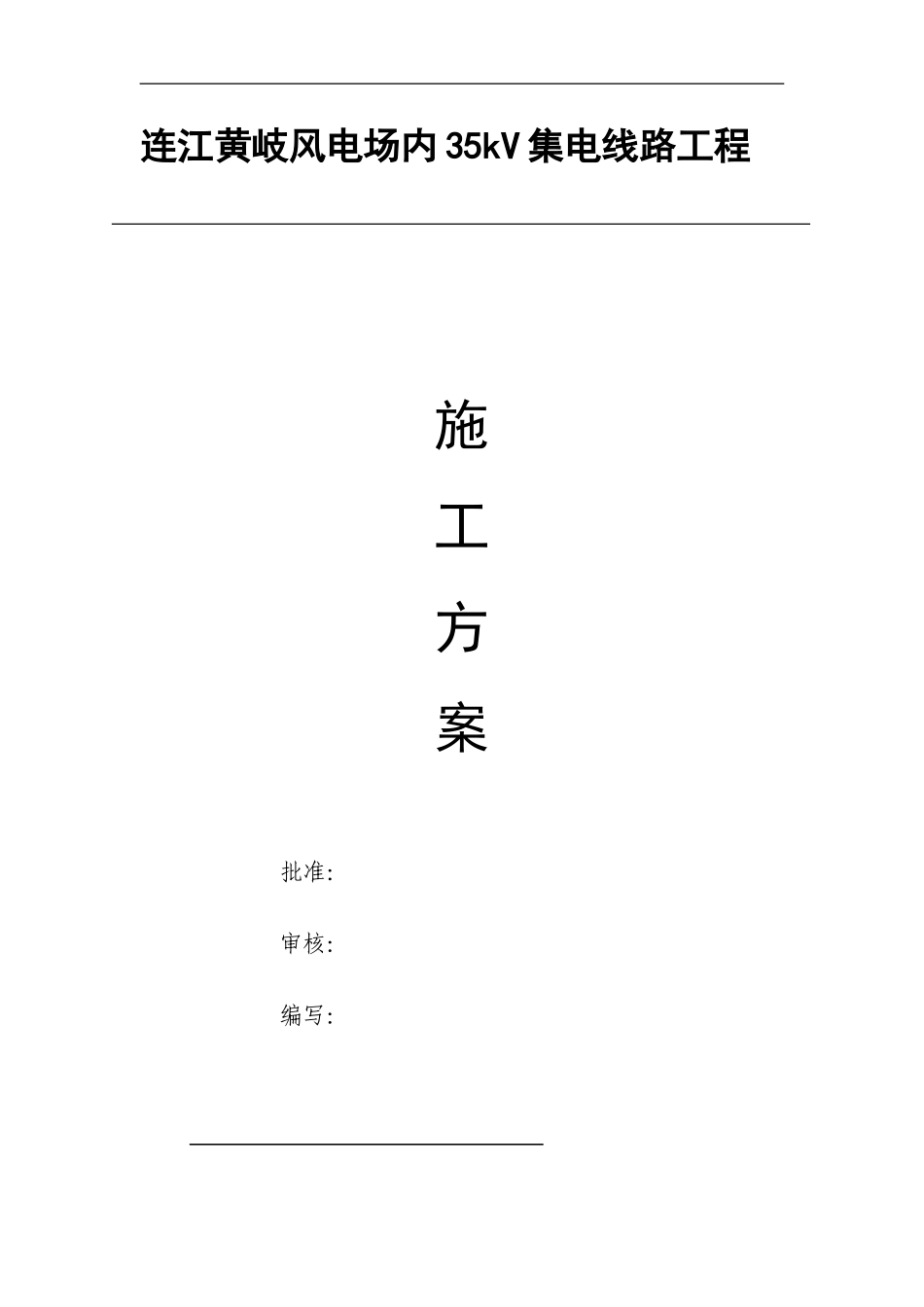

连江黄岐风电场内35kV集电线路工程施工方案批准：审核：编写：施工单位：2015-06-15目录1、编制依据…………………………………………………………12、工程概况…………………………………………………………13、现场施工组织及施工进度计划…………………………………24、基础施工技术措施………………………………………………35、组塔施工技术措施………………………………………………126、架线施工技术措施………………………………………………217、光缆架设施工技术措施…………………………………………268、跨越带电线路及公路技术措施…………………………………319、电缆及光缆敷设技术措施………………………………………3310、质量保证管理措施………………………………………………3811、安全管理措施……………………………………………………4112、环境保护及文明施工管理措施…………………………………44附图1施工进度计划横道图……………………………………45一．编制依据1、《混凝土结构工程施工及验收规范（2011年版）》（GB50204-2002）2、《钢筋混凝土用热轧带肋钢筋》（GB1499.2-2007）3、《钢筋混凝土用热轧光圆钢筋》（GB1499.1-2008）4、《硅酸盐水泥、普通硅酸盐水泥》（GB175-92）5、《普通混凝土用碎石或卵石质量标准及检验办法》（JGJ53-79）6、《普通混凝土用砂标准及检验办法》（JGJ52-39）7、《连江黄岐风电场内35kV线路工程施工图及交底会议\纪要》8、《66kV及以下架空电力线路设计规范》（GB50061-2010）9、《电力线路防护规程》10、《电力装置安装工程66kV及以下架空电力线路施工及验收规范》11、根据工程承包合同确定的工作内容及安全质量技术要求。二．工程概况1、本工程为连江黄岐风电场工程场内35KV集电线路工程，风电场规划风机12台，装机容量共30MW。本工程线路分为A、B两条架空集电线路，将12台风机分两组接入白云岭110kV升压站内的35kV配电装置中，其中A回集电线路包括1#—5#和8#共6台风机；B回集电线路包括6#、7#和9#—12#共6台风机。综上所述，本工程集电线路路径总长度为7.437Km,包括架空线路部分与直埋电缆部分。其中架空线路路径总长5.214Km，共使用铁塔20基，A、B两回线路铁塔具体使用情况参考平断面定位图及杆塔位明细表。电缆部分全线总长2.223Km，每台风机箱变电缆引出线至其上塔电缆采用YJV23-26/35-3*70，该部分电缆长度1.952Km，电缆土建路径长度为1.603Km；A、B回线路电缆终端塔至场内110kV升压站35kV配电柜段电缆采用YJV23-26/35-3*150，该段电缆采用双回路同沟敷设，电缆总长度0.271Km。2、交通运输情况：本段线路路径区域主要为沿海丘陵地带、地形高差较大。运输条件较为复杂作业条件艰苦。公路运输方面：主要有等级公路及与之线连通的乡村路作大运。人力运输：公路至塔位间基本无大运道路，交通条件较为复杂。1三．现场施工组织及施工进度计划1、现场施工组织线路工程是一项专业性、组织性较强的工作，除了制定安全、可靠的技术方案之外，施工中必须要有严格的劳动组织，明确分工、清晰责任、认真执行岗位责任制和安全施工措施。具体安排如下：1.1施工力量配备为满足施工进度需要，需投入劳动力计划见下表所示：序号工作内容技工辅助工合计1基础工程320232杆塔工程615213架线工程620264光缆架设618245跨越10kV线路66126直埋电缆敷设420245现场负责.质量监查44说明：a、本劳动力投入量根据施组设计之进度计算；b、施工过程中根据实际情况随时进行调整。1.2人员资格要求各施工队应设质检员，经项目部培训考试，考试合格，取得项目部资格认可后，持证上岗；现场员工应具有一定的施工经验，其中测工、爆破工、电工、焊工等特殊工种2项目经理技术负责人安全负责人现场负责人线路一班电缆三班资料员施工总负责人罗亮斌质量负责人后勤线路二班必须经过培训，持证上岗。施工队质检员应根据工程的要求，对施工组的工器具、原材料进行检查，重点检查施工组的人员是否符合要求，在施工前把好人员资格关。2、施工进度计划附：《架空线路施工进度计划横道图》四．铁塔基础施工技术措施1、施工准备施工前项目部应组织测量人员对...
