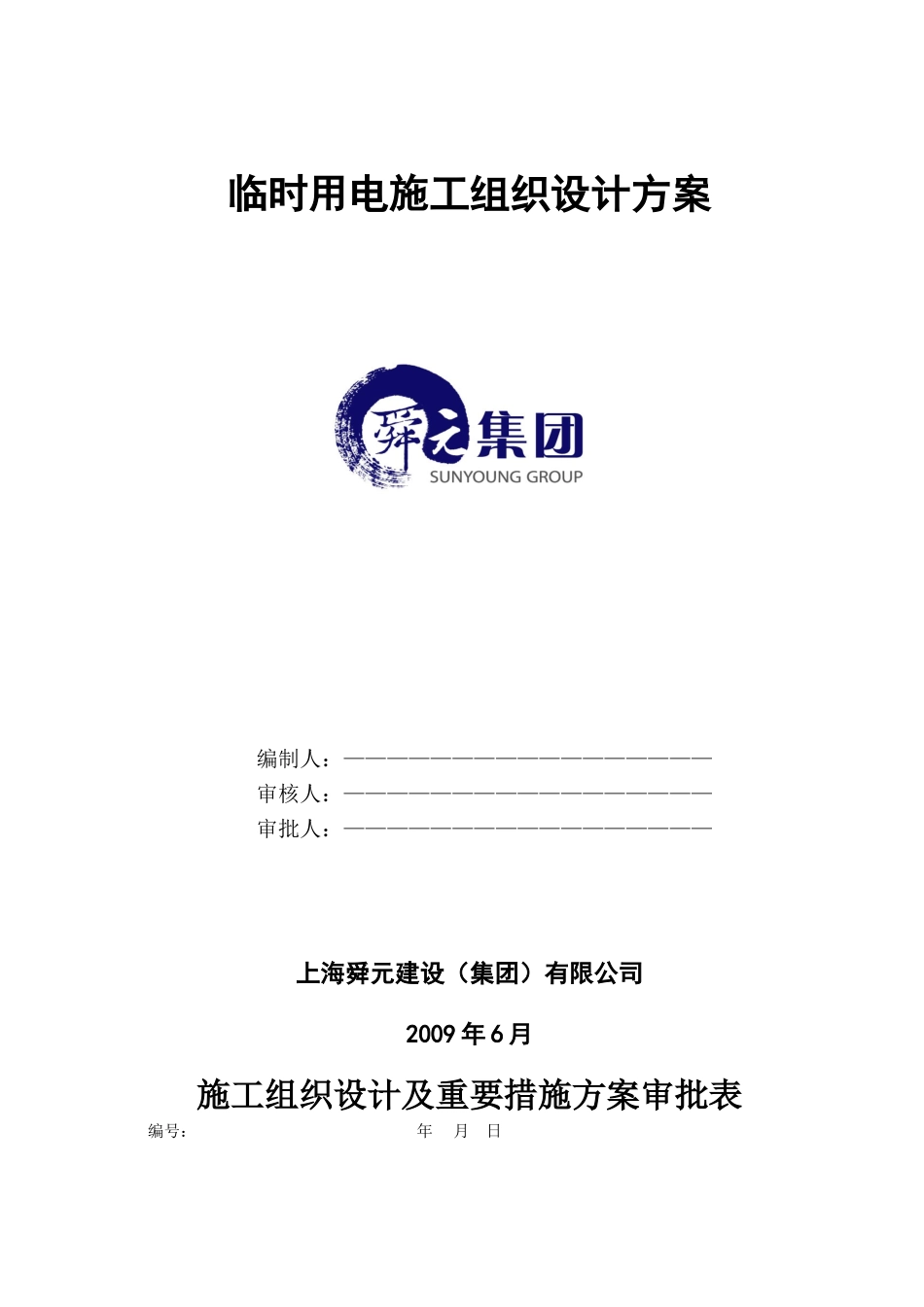

临时用电施工组织设计方案编制人：—————————————————审核人：—————————————————审批人：—————————————————上海舜元建设（集团）有限公司2009年6月施工组织设计及重要措施方案审批表编号：年月日文件名称施工现场临时用电主题词拟稿部门舜元建设施工单位意见监理单位意见事业部工程项目部意见事业部技术管理部意见事业部成本管理部意见事业部负责人意见备注施工组织设计会签表工程名称成都怡和新城E-1区工程临时施工用电管理方案结构类型框架、剪力墙建设单位舜泉房地产有公司建筑面积166633.12平方米建设地点成都龙泉驿区龙平路工程造价设计单位中国建筑西南设计院有限公司编制单位舜元建设集团编制单位意见年月日建设单位意见年月日监理单位意见年月日舜元建设集团成都怡和新城土建总承包项目施工现场临时用电设计方案编制人：——————————审核人：——————————批准人：——————————编制日期2009年6月目录一、工程概况二、施工现场高低压配电设施勘测及有关安全技术原则三、施工机械配置情况四、用电负荷计算五、施工现场用电布置六、导线截面规格的选择七、安全用电技术措施八、用电安装维修管理九、施工现场临时用电网络图十、施工现场临时用电平面上海舜元建设（集团）成都怡和新城项目施工现场用电设计方案一、工程概况及设计依据1、本工程位于龙泉驿区一环路和龙平路，总建筑面积16万多平方米，由8幢高层住宅组成，其中1#、6#为18层，2#、3#为26层，4#、5#、7#、8#为30层，所有号房都为剪力墙结构，所有号房下面均为地下车库相互连通。2、本工程临时供用电方案设计依据是：《施工现场临时用电安全技术规范》JGJ46-2005《低压配电设计规范》GB50054-95《建设工程施工现场供用电安全规范》GB50194-93《建筑机械使用安全技术规程》JGJ33-2001业主提供的施工现场平面图及有关用电设备资料。二、本项目施工现场高低压配电设施勘测及有关安全技术原则1、现场勘察市电10KV高压线架空至工程临时围墙边，在本工程的施工场基的对角处各设一个630KW的变压器。（变压器的详细位置见本工程施工用电总平面图）2、安全技术原则1）施工现场采用三相五线制，即TN-S接零保护系统。在该系统中严格区分工作零线N和保护零线PE，在各固定用电设备如塔吊、外用电梯等处必须做重复接地。2）施工现场供用电必须达到三级配电二级漏电保护，三级配电为：总配电箱（柜）、分配电箱和开关箱。二级保护为总配电箱和三级开关箱各设一级漏电保护、所装二级漏电保护供电参数配合应合理，并具有分段分级保护功能。3）施工现场实行一机、一箱、一闸、一漏（保护）严禁用一个开关直接控制两台及两台以上的用电设备。4）配电箱安装必须符合国际JGJ46-2005《施工现场临时用电安全技术规范》和成都市的有关标准，在电源侧装明显断开点的隔离开关，同时装有过负荷和短路保护功能开关或漏电保护功能的漏电开关。5）配电线路敷设合理、安全、绝缘性能良好，利用建筑强电井及电缆沟埋地敷设，通过道路必须穿钢管保护。6）室外照明安装不低于3.5米，室内照明安装不低于2.4米，高度不能达到的以及地下室潮湿的区域采用36V安全低压照明。三、施工机械配置情况本工程按基础、主体、装饰三大部分分析。在主体施工阶段属用电高峰。根据主体施工阶段来计算现场总用电量，用电高峰阶段施工机械见下表：1、主体施工阶段施工用电机械设备序号设备名称单位数量单机功率（KW）总功率（KW）2塔吊台8252003灰浆机台101.5154钢筋弯曲机台3395钢筋切断机台33.09.06高压水泵台23.57.07圆盘锯台83.0248压刨机台33.510.59砼振动器台201.53010套丝机台32.57.511搅拌机台351512人货梯台94439613砼地泵台3110330合计10532、主体施工阶段施工用电焊机及电焊装置设备序号设备名称单位数量视车功率（KVA）总功率（KVA）等效功率（KW）1对焊机台3100300132.92电焊机台101010040.8合计400173.73、施工现场所需照明灯具室外照明序号灯具名称规格（KW）数量合计（KW）1镝灯3.510352碘钨灯13030合计654、生活区照明和办公区用电按50KW计算5、施工现场食堂所需电加热设备序...
