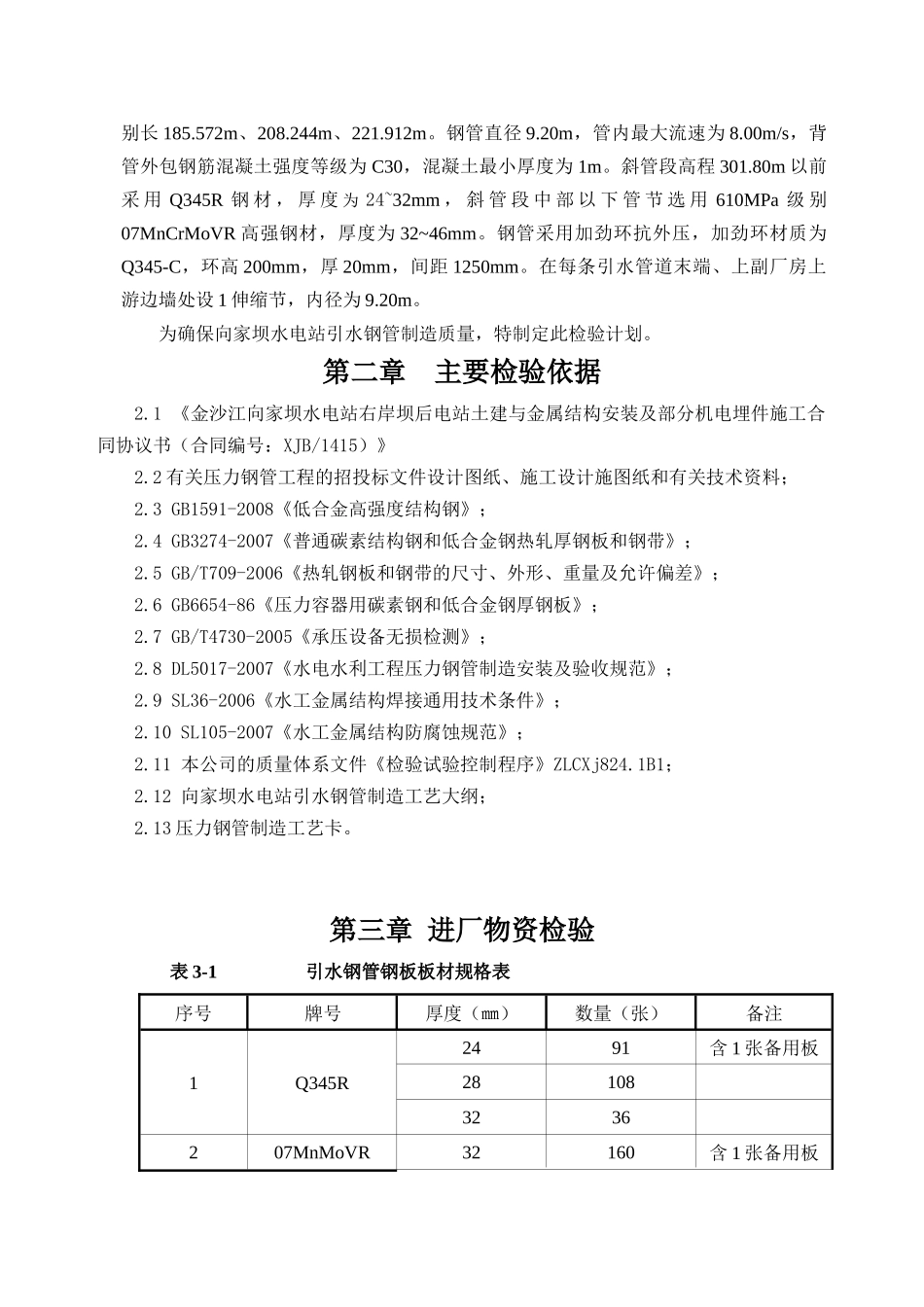

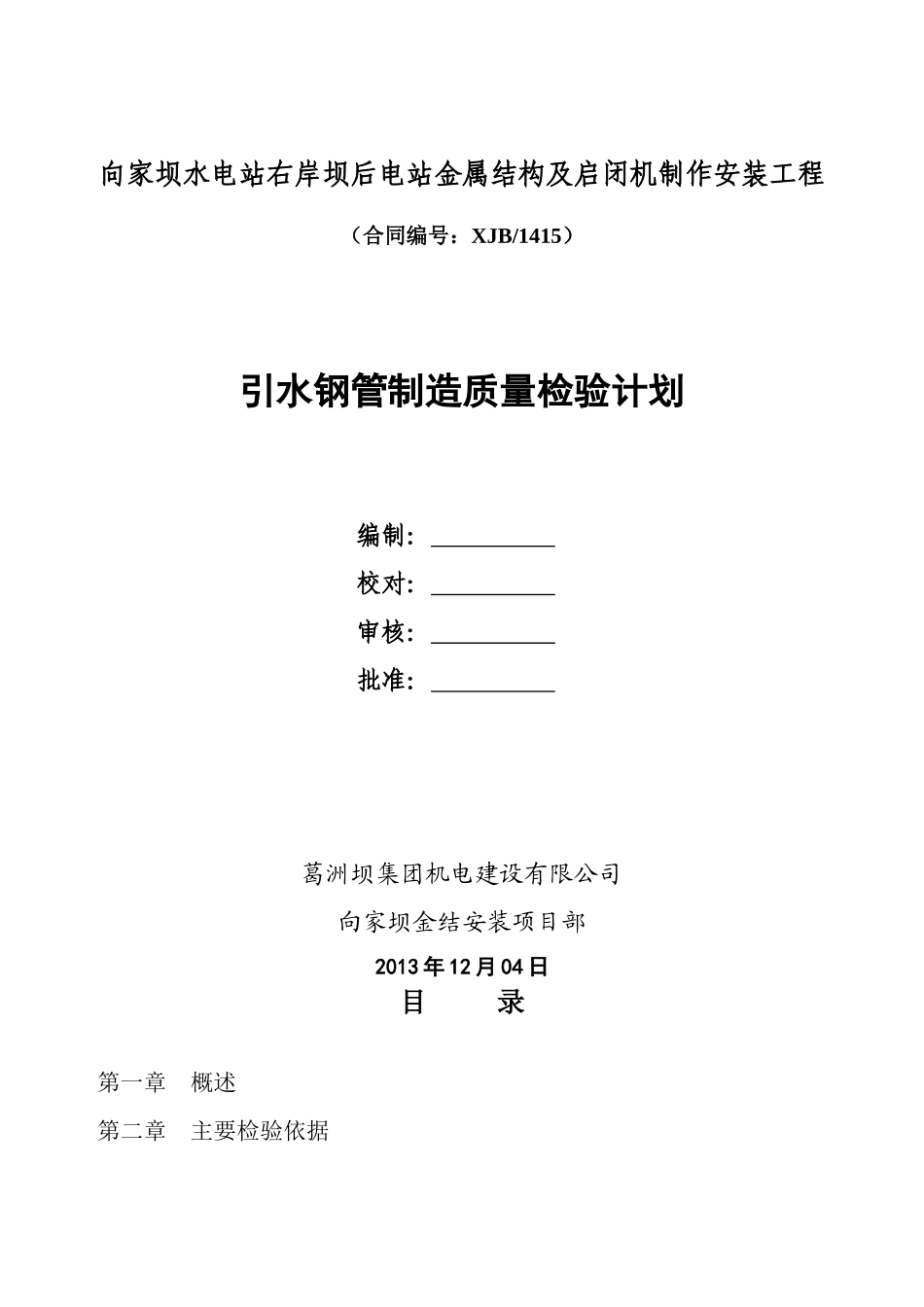

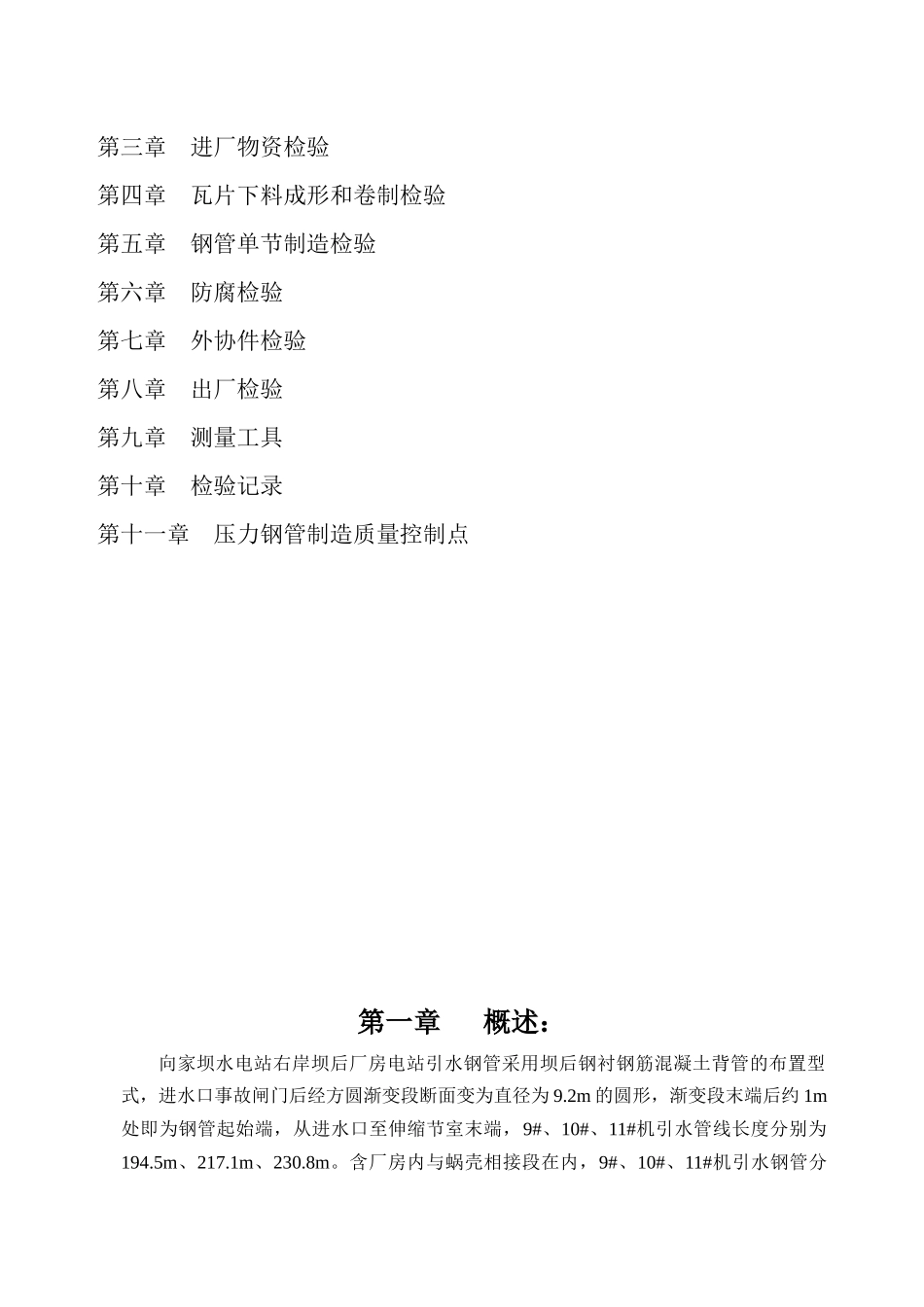

向家坝水电站右岸坝后电站金属结构及启闭机制作安装工程（合同编号：XJB/1415）引水钢管制造质量检验计划编制：校对：审核：批准：葛洲坝集团机电建设有限公司向家坝金结安装项目部2013年12月04日目录第一章概述第二章主要检验依据第三章进厂物资检验第四章瓦片下料成形和卷制检验第五章钢管单节制造检验第六章防腐检验第七章外协件检验第八章出厂检验第九章测量工具第十章检验记录第十一章压力钢管制造质量控制点第一章概述：向家坝水电站右岸坝后厂房电站引水钢管采用坝后钢衬钢筋混凝土背管的布置型式，进水口事故闸门后经方圆渐变段断面变为直径为9.2m的圆形，渐变段末端后约1m处即为钢管起始端，从进水口至伸缩节室末端，9#、10#、11#机引水管线长度分别为194.5m、217.1m、230.8m。含厂房内与蜗壳相接段在内，9#、10#、11#机引水钢管分别长185.572m、208.244m、221.912m。钢管直径9.20m，管内最大流速为8.00m/s，背管外包钢筋混凝土强度等级为C30，混凝土最小厚度为1m。斜管段高程301.80m以前采用Q345R钢材，厚度为24~32mm，斜管段中部以下管节选用610MPa级别07MnCrMoVR高强钢材，厚度为32~46mm。钢管采用加劲环抗外压，加劲环材质为Q345-C，环高200mm，厚20mm，间距1250mm。在每条引水管道末端、上副厂房上游边墙处设1伸缩节，内径为9.20m。为确保向家坝水电站引水钢管制造质量，特制定此检验计划。第二章主要检验依据2.1《金沙江向家坝水电站右岸坝后电站土建与金属结构安装及部分机电埋件施工合同协议书（合同编号：XJB/1415）》2.2有关压力钢管工程的招投标文件设计图纸、施工设计施图纸和有关技术资料；2.3GB1591-2008《低合金高强度结构钢》；2.4GB3274-2007《普通碳素结构钢和低合金钢热轧厚钢板和钢带》；2.5GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》；2.6GB6654-86《压力容器用碳素钢和低合金钢厚钢板》；2.7GB/T4730-2005《承压设备无损检测》；2.8DL5017-2007《水电水利工程压力钢管制造安装及验收规范》；2.9SL36-2006《水工金属结构焊接通用技术条件》；2.10SL105-2007《水工金属结构防腐蚀规范》；2.11本公司的质量体系文件《检验试验控制程序》ZLCXj824.1B1；2.12向家坝水电站引水钢管制造工艺大纲；2.13压力钢管制造工艺卡。第三章进厂物资检验表3-1引水钢管钢板板材规格表序号牌号厚度（㎜）数量（张）备注1Q345R2491含1张备用板281083236207MnMoVR32160含1张备用板3613238144461263.2检验项目及检验比例3.2.1检验项目钢板检验项目应包括以下几个方面：（1）表面质量；（2）外形尺寸；（3）超声波探伤；（4）化学成分；（5）力学性能。3.2.2检验比例（1）表面质量、外形尺寸应逐张进行检查；（2）超声波探伤、化学成分、力学性能：Q345-C级别的钢板按照每批钢板为2%抽样，且不少于2张；Q345R、610MPa级高强钢板按照每批钢板为10%抽样，且不少于2张；（3）每批钢材入库验收时，需具有产品质量合格证书，产品质量证明材料不全的钢材不得使用。3.3钢板检验3.3.1钢板表面质量检查（1）逐张检验钢板表面质量，不允许有气泡、结疤、裂纹、拉裂、折叠、夹杂和压入氧化皮等。钢板不得有分层。（2）钢板表面允许有不妨碍检查表面缺欠的薄层氧化铁皮、铁锈、由于压入氧化铁皮脱落所引起的不显著的粗糙、划痕、轧辊造成的网纹及其他局部缺欠，但凹凸度不得大于钢板厚度公差之半，且保证不大于允许的最小厚度。（3）钢板表面的缺欠不允许补焊和堵塞，应用凿子或砂轮清理。清理处应平缓无棱角，清理深度不得大于钢板厚度负偏差的范围，并应保证不大于钢板允许的最小厚度。（4）切边钢板的边缘不得有锯齿形凸凹，但允许有深度不大于2mm、长度不大于25mm的个别发纹。不切边钢板，已轧制而产生的边缘裂口及其他缺欠，其横向深度不得大于钢板宽度偏差之半，并且不得使钢板宽度小于公称宽度。（5）钢板表面质量其他规定应符合GB/T14977标准的要求。3.3.2钢板外形尺寸检查到货钢板的外形尺寸及允许偏差应符合以下规定（1）厚度Q345R及610MPa级钢板厚度不允许负偏差，其正偏差按照GB/T709-2006厚度允许偏差中C类进行控制，单轧钢板的厚度允许偏差如下表1所示...
