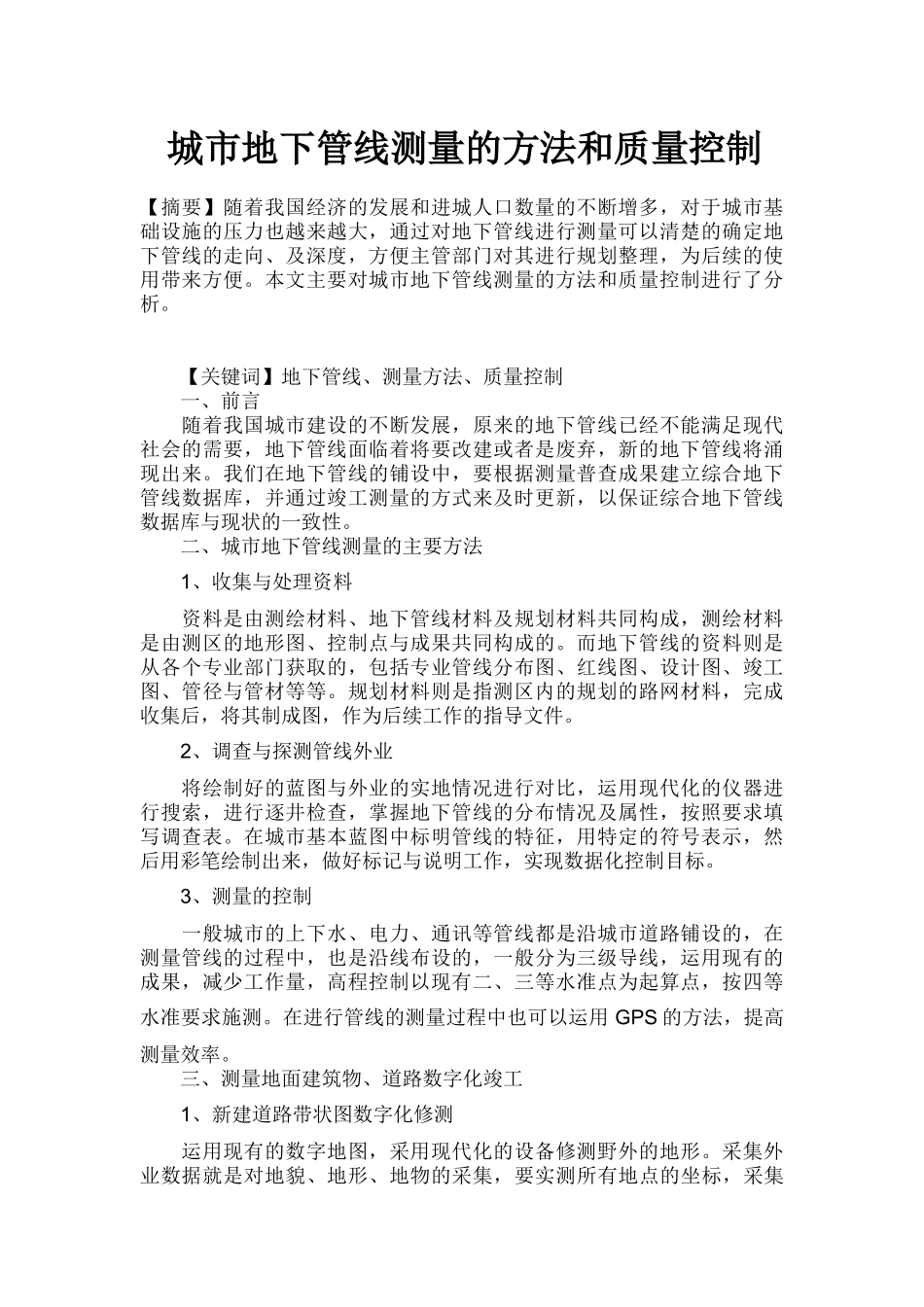

城市地下管线测量的方法和质量控制_第1页
1/4

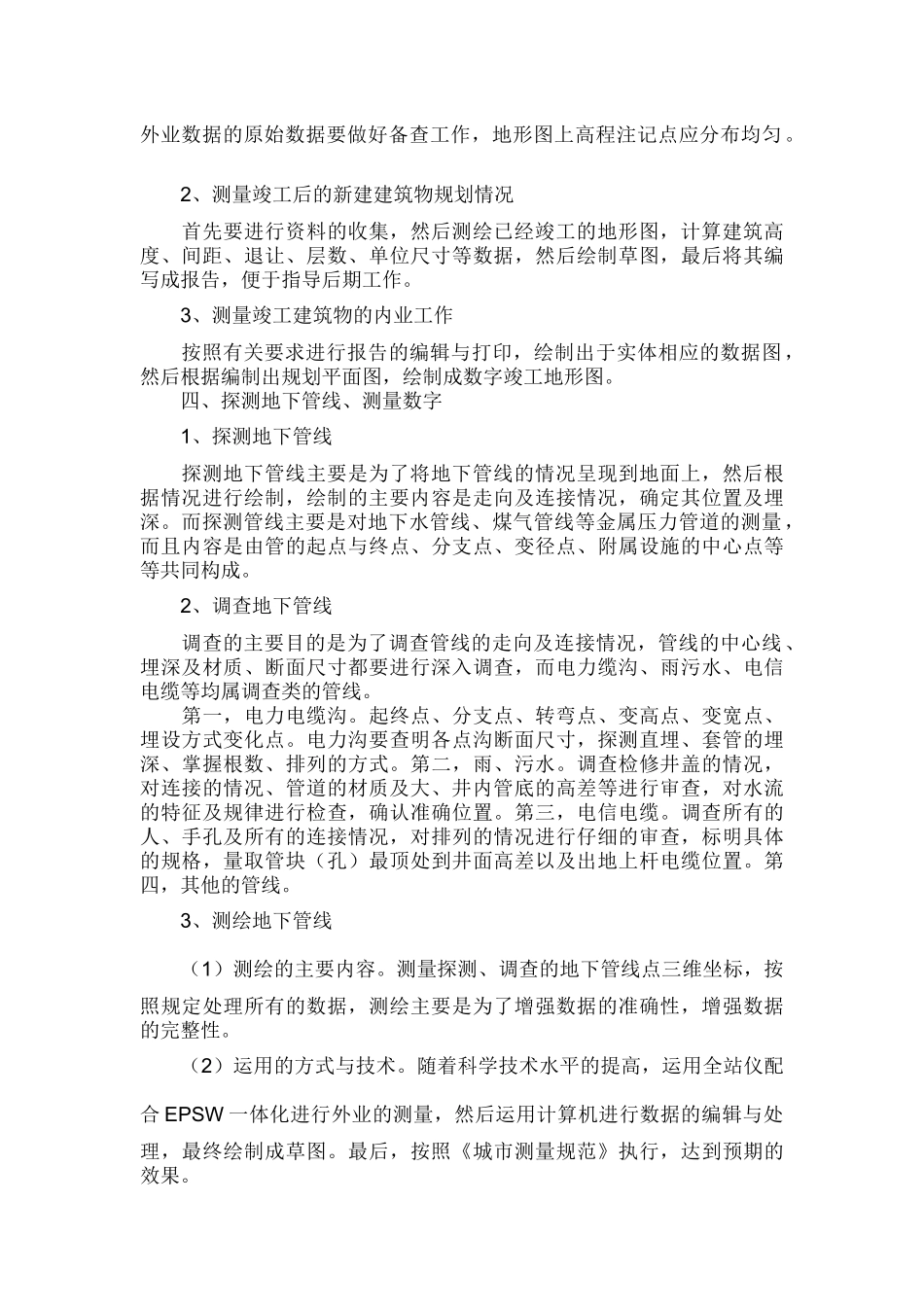

城市地下管线测量的方法和质量控制_第2页
2/4

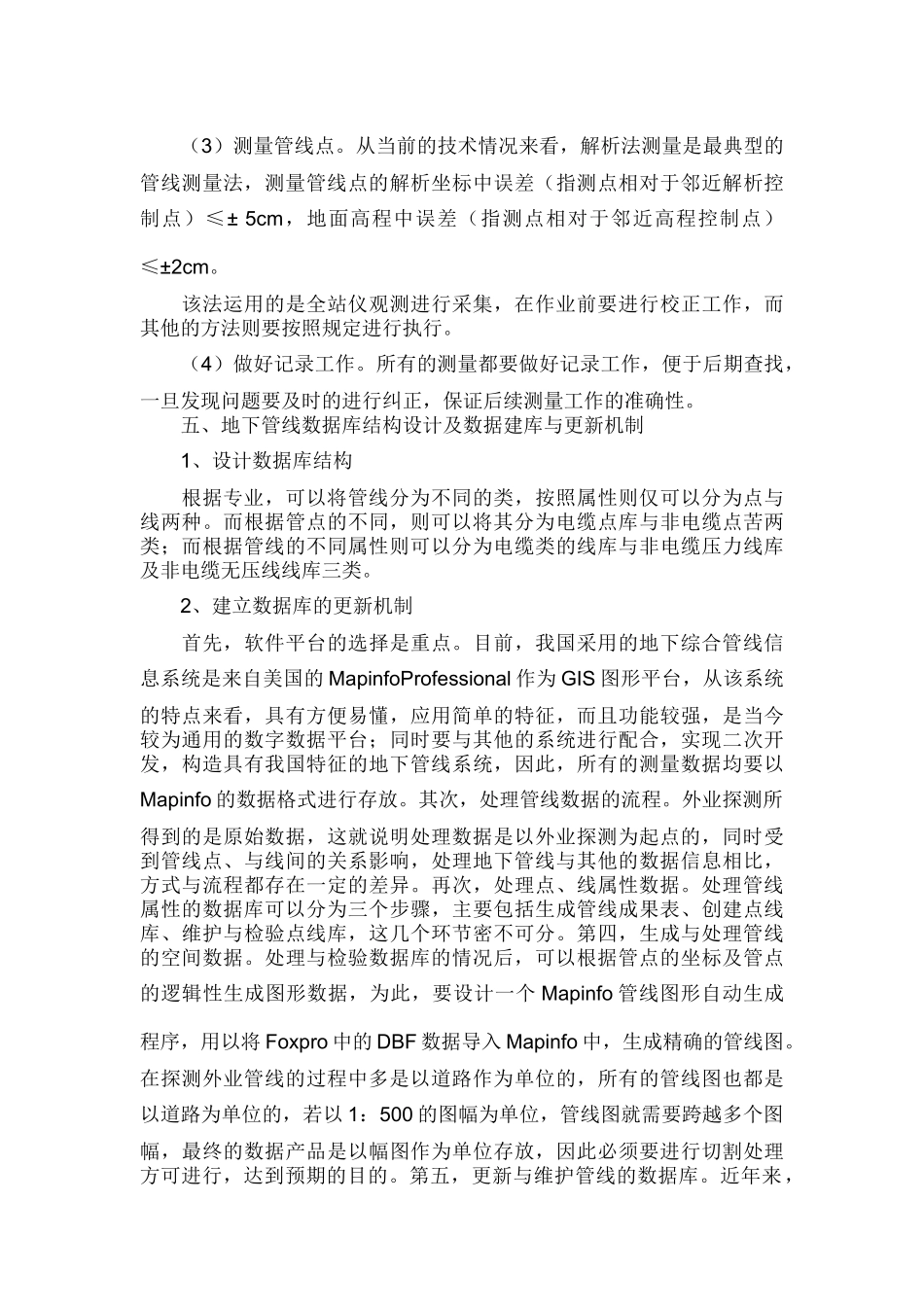

城市地下管线测量的方法和质量控制_第3页
3/4
城市地下管线测量的方法和质量控制【摘要】随着我国经济的发展和进城人口数量的不断增多,对于城市基础设施的压力也越来越大,通过对地下管线进行测量可以清楚的确定地下管线的走向、及深度,方便主管部门对其进行规划整理,为后续的使用带来方便。本文主要对城市地下管线测量的方法和质量控制进行了分析。中国论文网/2/view-7173608.htm【关键词】地下管线、测量方法、质量控制一、前言随着我国城市建设的不断发展,原来的地下管线已经不能满足现代社会的需要,地下管线面临着将要改建或者是废弃,新的地下管线将涌现出来。我们在地下管线的铺设中,要根据测量普查成果建立综合地下管线数据库,并通过竣工测量的方式来及时更新,以保证综合地下管线数据库与现状的一致性。二、城市地下管线测量的主要方法1、收集与处理资料资料是由测绘材料、地下管线材料及规划材料共同构成,测绘材料是由测区的地形图、控制点与成果共同构成的。而地下管线的资料则是从各个专业部门获取的,包括专业管线分布图、红线图、设计图、竣工图、管径与管材等等。规划材料则是指测区内的规划的路网材料,完成收集后,将其制成图,作为后续工作的指导文件。2、调查与探测管线外业将绘制好的蓝图与外业的实地情况进行对比,运用现代化的仪器进行搜索,进行逐井检查,掌握地下管线的分布情况及属性,按照要求填写调查表。在城市基本蓝图中标明管线的特征,用特定的符号表示,然后用彩笔绘制出来,做好标记与说明工作,实现数据化控制目标。3、测量的控制一般城市的上下水、电力、通讯等管线都是沿城市道路铺设的,在测量管线的过程中,也是沿线布设的,一般分为三级导线,运用现有的成果,减少工作量,高程控制以现有二、三等水准点为起算点,按四等水准要求施测。在进行管线的测量过程中也可以运用GPS的方法,提高测量效率。三、测量地面建筑物、道路数字化竣工1、新建道路带状图数字化修测运用现有的数字地图,采用现代化的设备修测野外的地形。采集外业数据就是对地貌、地形、地物的采集,要实测所有地点的坐标,采集外业数据的原始数据要做好备查工作,地形图上高程注记点应分布均匀。2、测量竣工后的新建建筑物规划情况首先要进行资料的收集,然后测绘已经竣工的地形图,计算建筑高度、间距、退让、层数、单位尺寸等数据,然后绘制草图,最后将其编写成报告,便于指导后期工作。3、测量竣工建筑物的内业工作按照有关要求进行报告的编辑与打印,绘制出于实体相应的数据图,然后根据编制出规划平面图,绘制成数字竣工地形图。四、探测地下管线、测量数字1、探测地下管线探测地下管线主要是为了将地下管线的情况呈现到地面上,然后根据情况进行绘制,绘制的主要内容是走向及连接情况,确定其位置及埋深。而探测管线主要是对地下水管线、煤气管线等金属压力管道的测量,而且内容是由管的起点与终点、分支点、变径点、附属设施的中心点等等共同构成。2、调查地下管线调查的主要目的是为了调查管线的走向及连接情况,管线的中心线、埋深及材质、断面尺寸都要进行深入调查,而电力缆沟、雨污水、电信电缆等均属调查类的管线。第一,电力电缆沟。起终点、分支点、转弯点、变高点、变宽点、埋设方式变化点。电力沟要查明各点沟断面尺寸,探测直埋、套管的埋深、掌握根数、排列的方式。第二,雨、污水。调查检修井盖的情况,对连接的情况、管道的材质及大、井内管底的高差等进行审查,对水流的特征及规律进行检查,确认准确位置。第三,电信电缆。调查所有的人、手孔及所有的连接情况,对排列的情况进行仔细的审查,标明具体的规格,量取管块(孔)最顶处到井面高差以及出地上杆电缆位置。第四,其他的管线。3、测绘地下管线(1)测绘的主要内容。测量探测、调查的地下管线点三维坐标,按照规定处理所有的数据,测绘主要是为了增强数据的准确性,增强数据的完整性。(2)运用的方式与技术。随着科学技术水平的提高,运用全站仪配合EPSW一体化进行外业的测量,然后运用计算机进行数据的编辑与处理,最终绘制成草图。最后,按照《城市测量规范》执行,达到预期的效果。(3)测量管线点。从当前的技术情况来看,解析...
