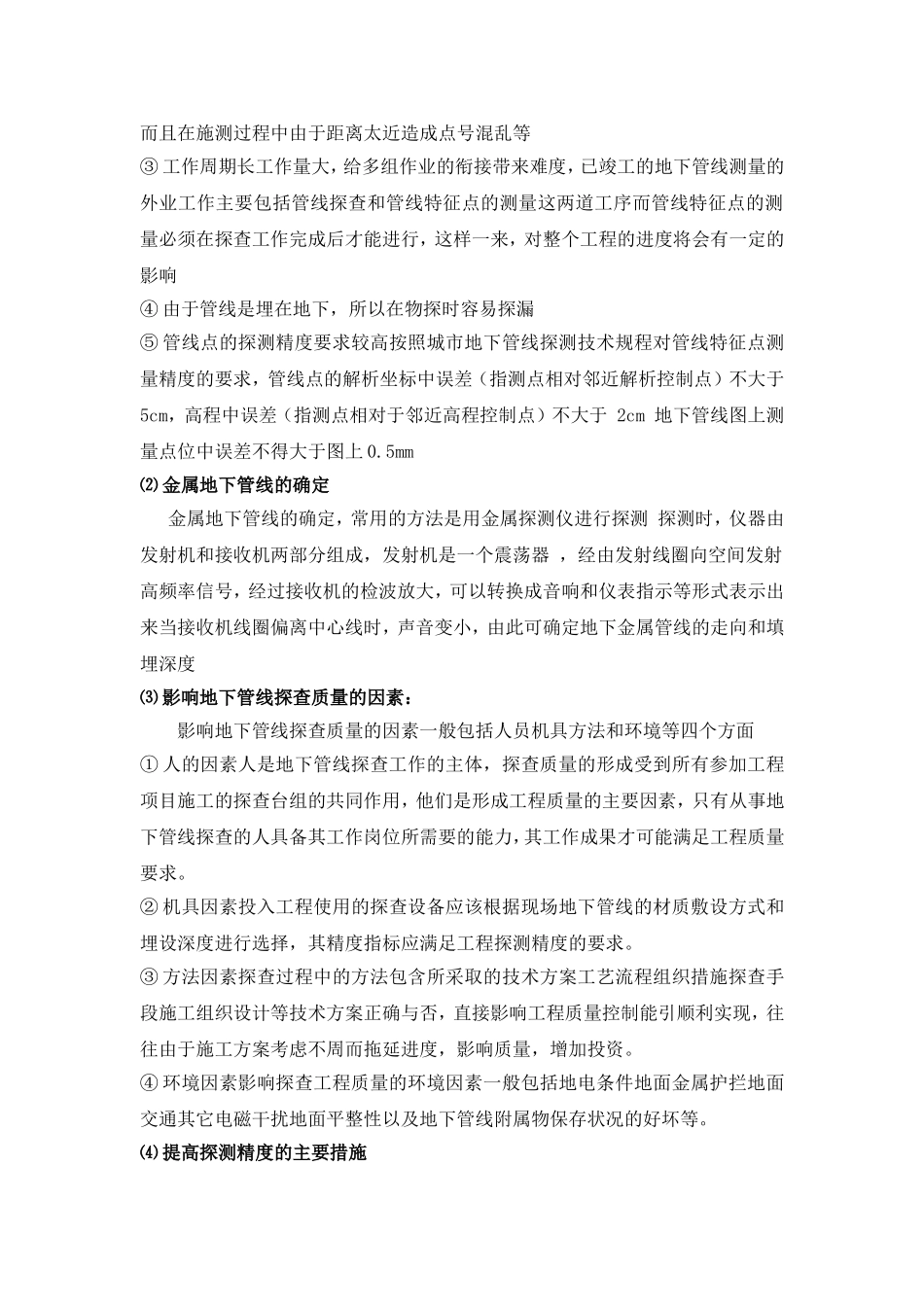

城市地下管线测量基本知识2.1城市地下管线的分类城市地下管线是指在城市规划区范围内，埋设在城市规划道路下的给水、排水燃气、热力、工业等各种管道、电力、电信电缆以及地下管线综合管沟（廊）等。从管线传输或排放物质的性质来分，城市地下管线可分为给水、排水、燃气、热力、电信、电力、工业和综合管沟（廊）八大类管线，每一大类管线还可根据传输或排放物质的差异或其功能的差异分为不同的小类，如给水管线可分为生活水、循环水、消防水、绿化水和中水等；燃气管线可分为煤气、天然气、液化气和煤层气等；排水管线可分为雨水、污水和合流等；热力管线可分为热水、蒸汽和温泉等；电力管线可分为供电、照明、电车、信号、广告和直流专用线路等；电信管线可分为市话、长途、广播、有线电视、宽带、监控和专用等；工业管线可分为氢气、氧气、乙炔、石油、航油、排渣和垃圾等；综合管沟（廊）管线可分为综合管廊和综合管沟等2.2地下管线测量地下管线测量工作分为地下管线的探查和地下管线的测量两部分。①地下管线的探查地下管线的探查主要针对明显的线点（主要有接线箱、变压器、消防栓、入孔井、窨井等附属设施）进行。作业时将所有窨井逐一打开，一一测量管径、走向、管道位置、深度等直接数据，并对走向判断不清的管线进行查证。②地下管线的测绘地下管线的测量可依据第一步地下管线的探查所绘制的草图进行。内容主要包括以下几方面：(1)建立地下管线测量控制网，为管线点联测和管线图测绘提供基础。(2)进行管线点联测，确定管线点的坐标与高程。(3)内业进行管线图的绘制。2.3地下管线测量平面和高程控制网的建立对于已有大比例尺地形图的地区，应充分利用原有控制点进行施测各管线特征点如果没有控制点或密度不够时，则应建立精度适宜，密度合理，点位不易被施工破坏的平面和高程控制网可采用全站仪布设光电测距导线或全球定位系统（GPS）以及水准测量的方式，按城市测量规范城市地下管线探测技术规程的要求，布设平面和高程控制点2.4地下管线测量的分类特点及施测方法地下管线测量分为两大类：已竣工的地下管线测量和未还土的地下管线测量，未还土的地下管线测量，主要是通过直接测定管线的特征点来完成管线的测量工作。已竣工地下管线测量是指所有管线竣工后并已还土的地下管线测量这类地下管线测量主要是通过物探的方式将管线特征点反映到地面上，然后施测各种管线特征点，再把各特征点展绘在地形图上进行编辑2.4.1未还土地下管线测量的特点及施测方法未还土地下管线测量的特点：⑴边施工边测量，东一处西一处，没有规律，没有预见性；⑵施工完马上就要埋上，这就要求施测准确，最好现场进行复检一次，确保数据的正确；⑶由于是施工现场，控制点不容易保存；⑷施工周期长，控制点必须便于保存，能反复多次使用施测前应作好收集资料的准备工作，主要是收集各种管线的设计图，合理有效地利用好设计图，有利于提高地下管线测量质量，提高作业效率施测方法：⑴一般采用全站仪直接施测管道各种特征点处的外顶或内底高及平面位置⑵在空旷地区，建筑物不太稠密的住宅区和大马路上，可采用GPSRTK测量各管道每个特征点的3维坐标。2.4.2已竣工的地下管线测量的特点及施测方法已竣工的地下管线测量的作业程序是：先用物探方法在实地探查出各管线的类别管径或断面管(沟)内底高管外顶高等项目，并且把各特征点在实地标出，然后用全站仪或RTK测定各特征点的三维坐标，再用成图软件把采集的数据展绘在地形图上进行编辑。⑴已竣工的地下管线测量的特点：①管线的特征点全部埋在地下，需要用物探的方法将特征点的数据反映到地面上来，同时查明地下管线的平面位置走向埋深及其他各项属性然后对各管线的特征点进行施测和制作专业管线图或综合管线图②管线特征点的密度大数量多，并且多种管线平行交叉给探测增加很大的难度而且在施测过程中由于距离太近造成点号混乱等③工作周期长工作量大，给多组作业的衔接带来难度，已竣工的地下管线测量的外业工作主要包括管线探查和管线特征点的测量这两道工序而管线特征点的测量必须在探查工作完成后才能进行，这样一来，对整个工程的进度将会有一定的影...
