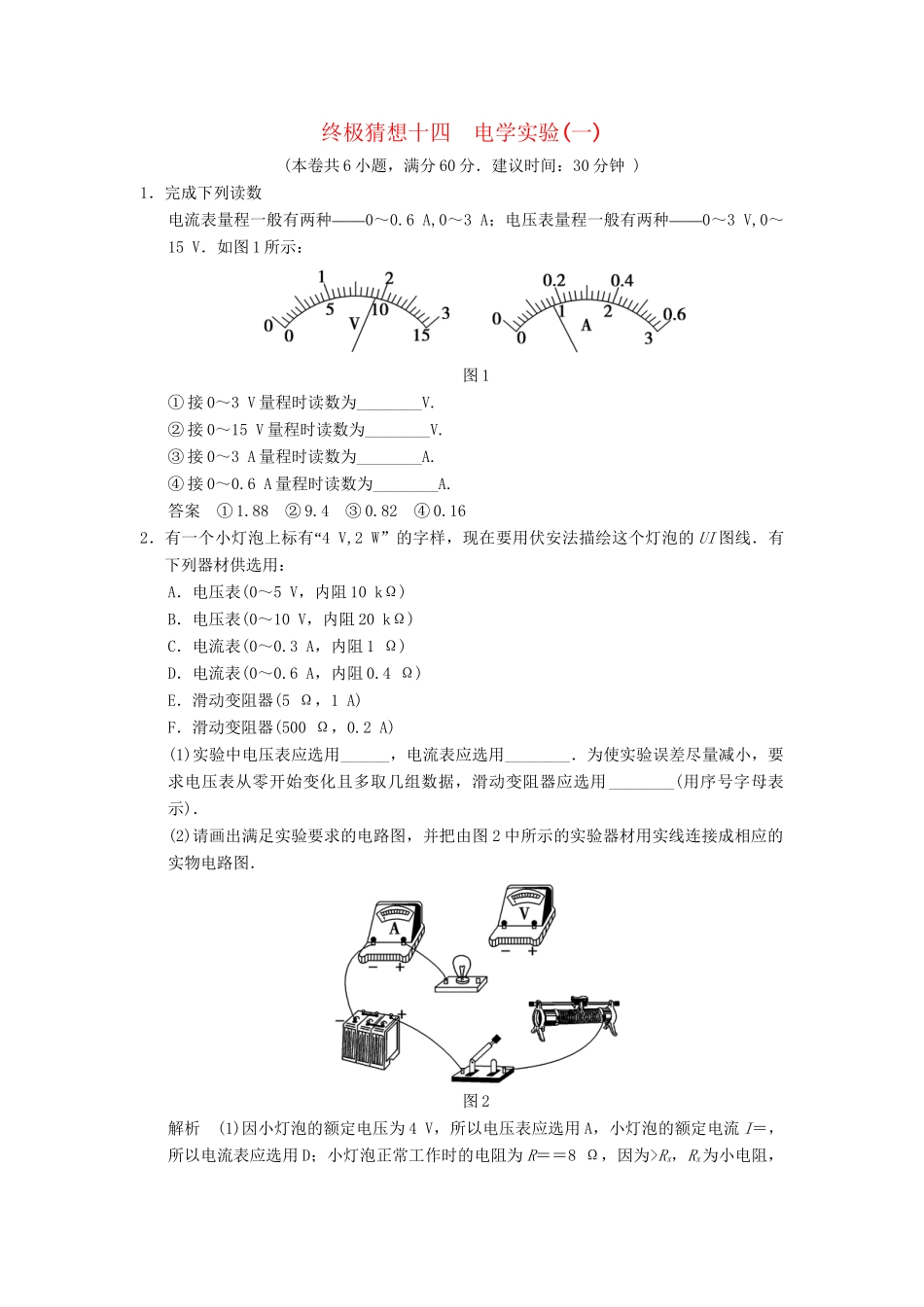

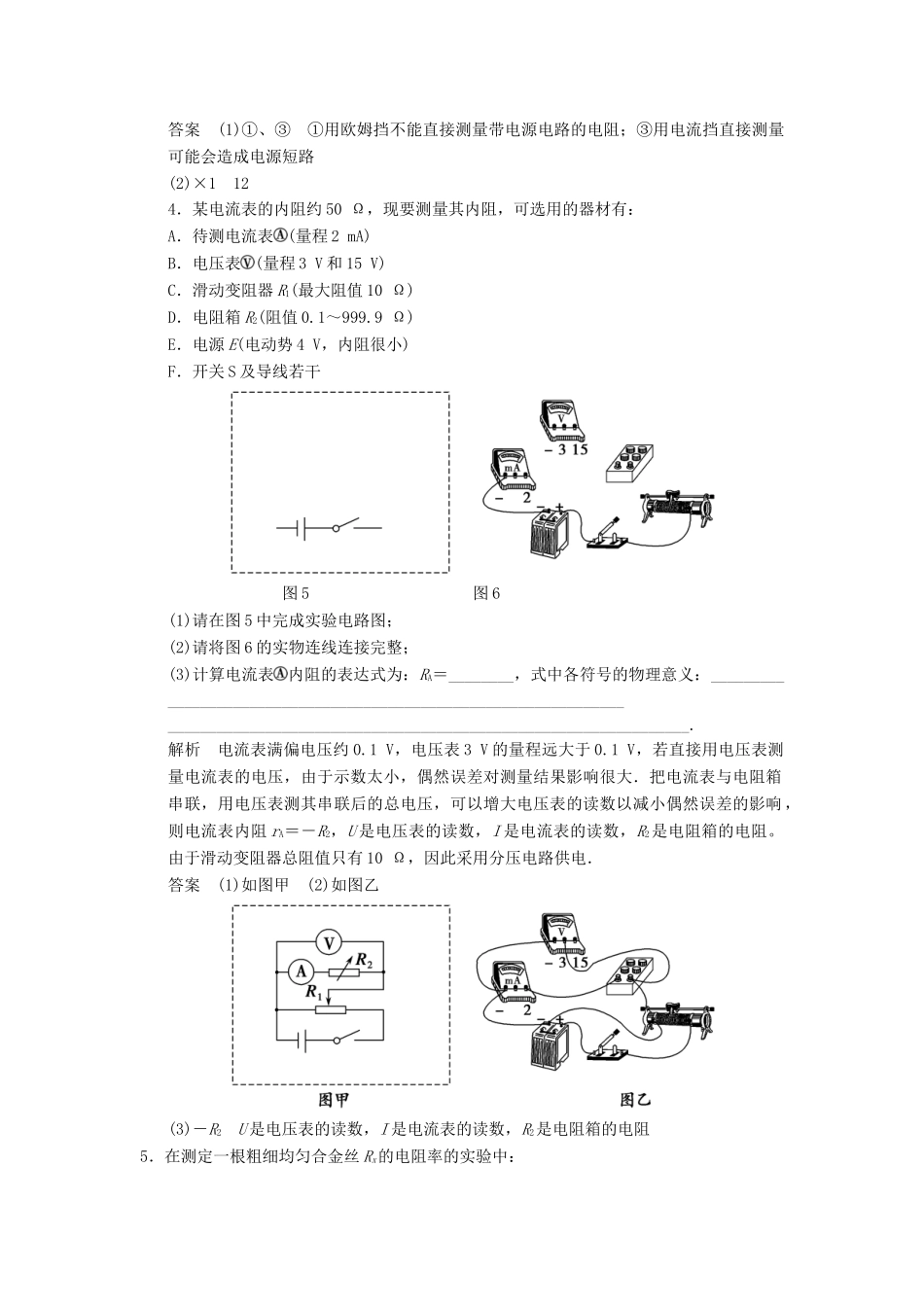

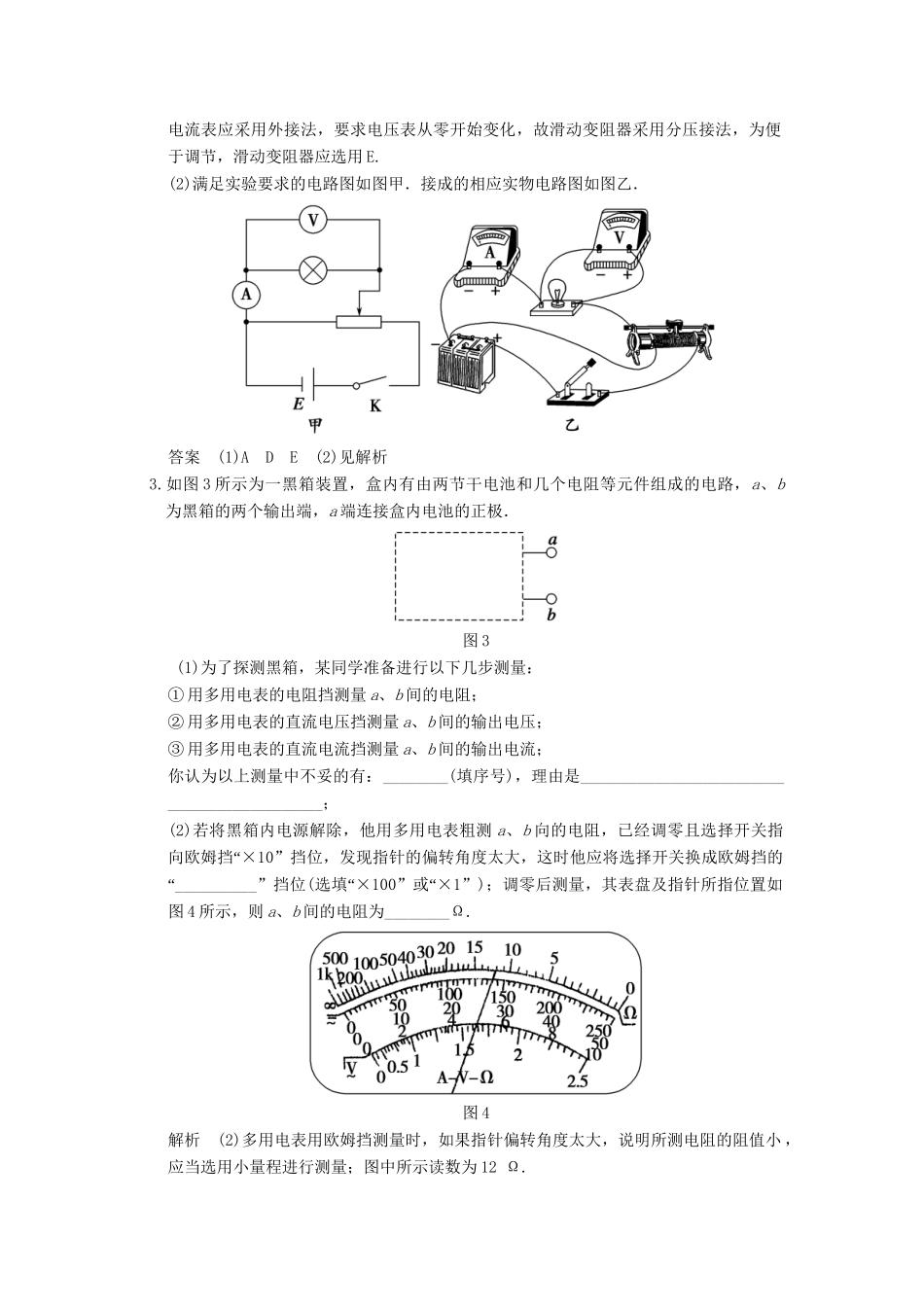

终极猜想十四电学实验(一)(本卷共6小题，满分60分．建议时间：30分钟)1．完成下列读数——电流表量程一般有两种0～0.6A,0～3A——；电压表量程一般有两种0～3V,0～15V．如图1所示：图1①接0～3V量程时读数为________V.②接0～15V量程时读数为________V.③接0～3A量程时读数为________A.④接0～0.6A量程时读数为________A.答案①1.88②9.4③0.82④0.162“．有一个小灯泡上标有4V,2W”的字样，现在要用伏安法描绘这个灯泡的UI图线．有下列器材供选用：A．电压表(0～5V，内阻10kΩ)B．电压表(0～10V，内阻20kΩ)C．电流表(0～0.3A，内阻1Ω)D．电流表(0～0.6A，内阻0.4Ω)E．滑动变阻器(5Ω，1A)F．滑动变阻器(500Ω，0.2A)(1)实验中电压表应选用______，电流表应选用________．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用________(用序号字母表示)．(2)请画出满足实验要求的电路图，并把由图2中所示的实验器材用实线连接成相应的实物电路图．图2解析(1)因小灯泡的额定电压为4V，所以电压表应选用A，小灯泡的额定电流I＝，所以电流表应选用D；小灯泡正常工作时的电阻为R＝＝8Ω，因为>Rx，Rx为小电阻，电流表应采用外接法，要求电压表从零开始变化，故滑动变阻器采用分压接法，为便于调节，滑动变阻器应选用E.(2)满足实验要求的电路图如图甲．接成的相应实物电路图如图乙．答案(1)ADE(2)见解析3.如图3所示为一黑箱装置，盒内有由两节干电池和几个电阻等元件组成的电路，a、b为黑箱的两个输出端，a端连接盒内电池的正极．图3(1)为了探测黑箱，某同学准备进行以下几步测量：①用多用电表的电阻挡测量a、b间的电阻；②用多用电表的直流电压挡测量a、b间的输出电压；③用多用电表的直流电流挡测量a、b间的输出电流；你认为以上测量中不妥的有：________(填序号)，理由是____________________________________________；(2)若将黑箱内电源解除，他用多用电表粗测a、b向的电阻，已经调零且选择开关指“向欧姆挡×10”挡位，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“__________”挡位(“选填×100”“或×1”)；调零后测量，其表盘及指针所指位置如图4所示，则a、b间的电阻为________Ω.图4解析(2)多用电表用欧姆挡测量时，如果指针偏转角度太大，说明所测电阻的阻值小，应当选用小量程进行测量；图中所示读数为12Ω.答案(1)①、③①用欧姆挡不能直接测量带电源电路的电阻；③用电流挡直接测量可能会造成电源短路(2)×1124．某电流表的内阻约50Ω，现要测量其内阻，可选用的器材有：A．待测电流表(量程2mA)B．电压表(量程3V和15V)C．滑动变阻器R1(最大阻值10Ω)D．电阻箱R2(阻值0.1～999.9Ω)E．电源E(电动势4V，内阻很小)F．开关S及导线若干图5图6(1)请在图5中完成实验电路图；(2)请将图6的实物连线连接完整；(3)计算电流表内阻的表达式为：RA＝________，式中各符号的物理意义：_________________________________________________________________________________________________________________________________.解析电流表满偏电压约0.1V，电压表3V的量程远大于0.1V，若直接用电压表测量电流表的电压，由于示数太小，偶然误差对测量结果影响很大．把电流表与电阻箱串联，用电压表测其串联后的总电压，可以增大电压表的读数以减小偶然误差的影响，则电流表内阻rA＝－R2，U是电压表的读数，I是电流表的读数，R2是电阻箱的电阻。由于滑动变阻器总阻值只有10Ω，因此采用分压电路供电．答案(1)如图甲(2)如图乙(3)－R2U是电压表的读数，I是电流表的读数，R2是电阻箱的电阻5．在测定一根粗细均匀合金丝Rx的电阻率的实验中：(1)利用螺旋测微器测定合金丝的直径，示数如图7a所示，则可读得合金丝的直径为________mm；(2)待测合金丝Rx的电阻约为5Ω，提供的仪器有：A．电压表V(内阻约为10kΩ，量程为3V)B．电流表A1(内阻约为3Ω，量程为0.6A)C．电流表A2(内阻约为0.1Ω，量程为3A)D．滑动变阻器R(阻值为0～5Ω，额定电流为2A)E．电源E(电动势为5V，内电阻为1Ω)F．一个开关、若干导线①要求较准确地测出其阻值，电流表应选________；(填...
