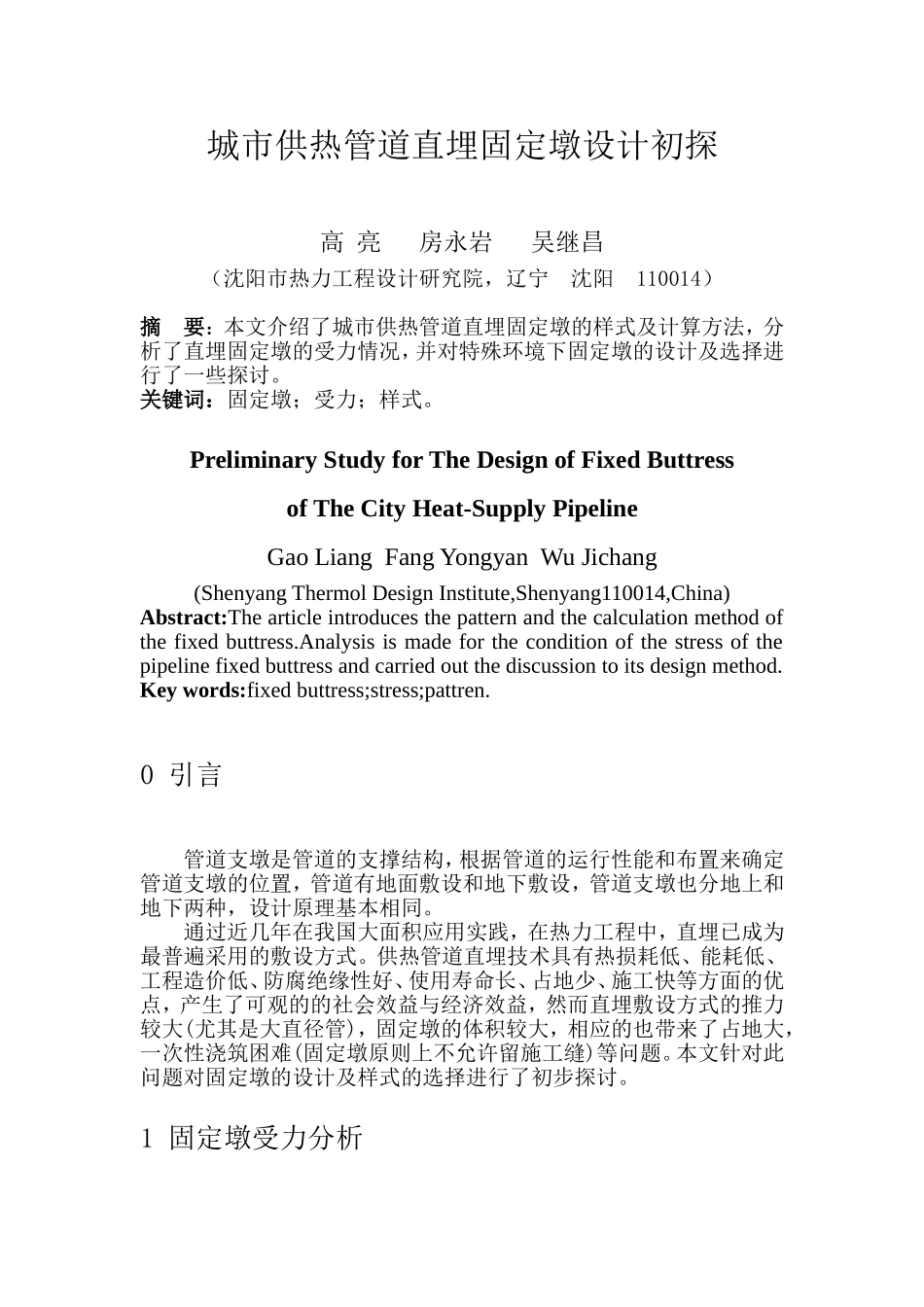

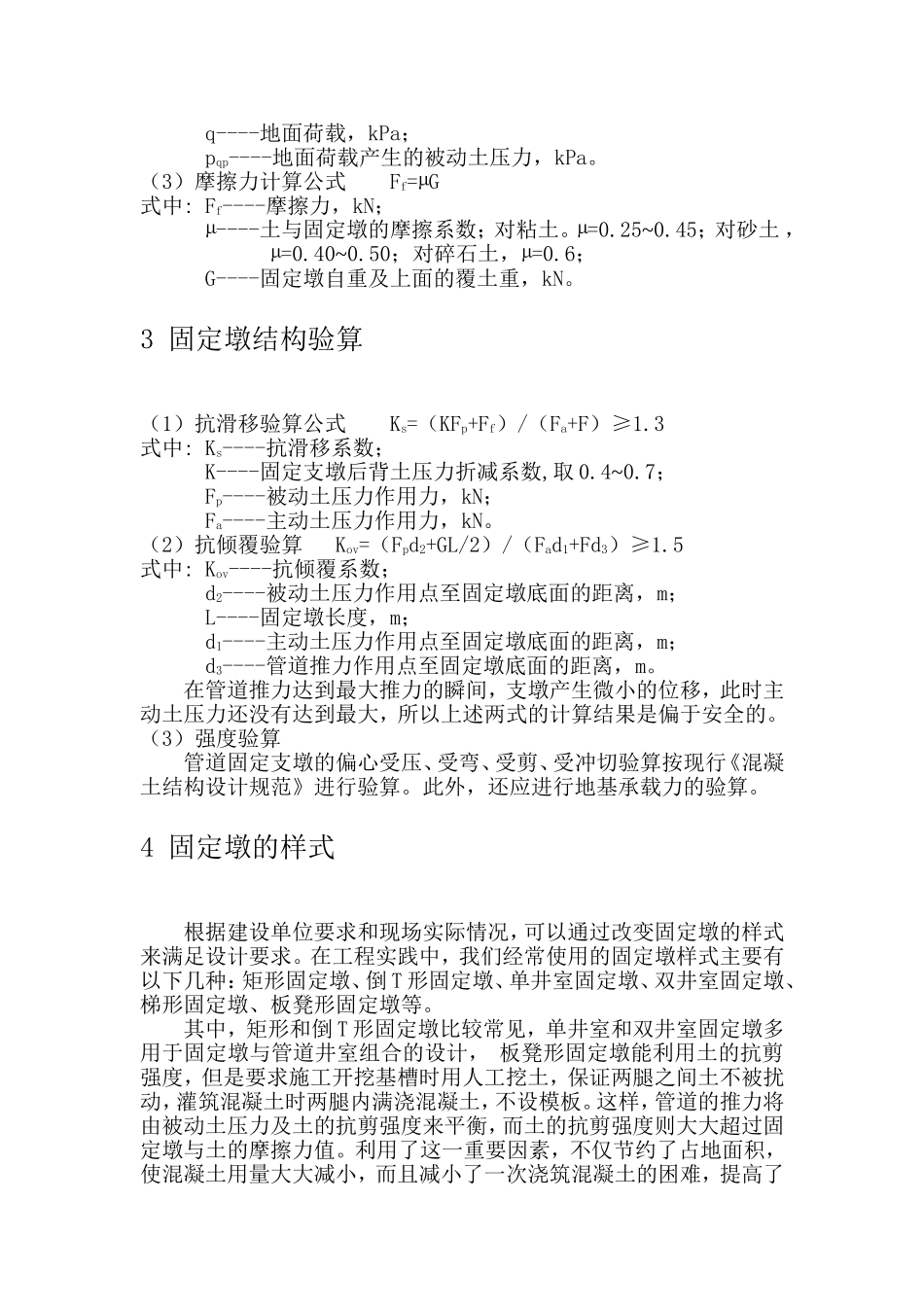

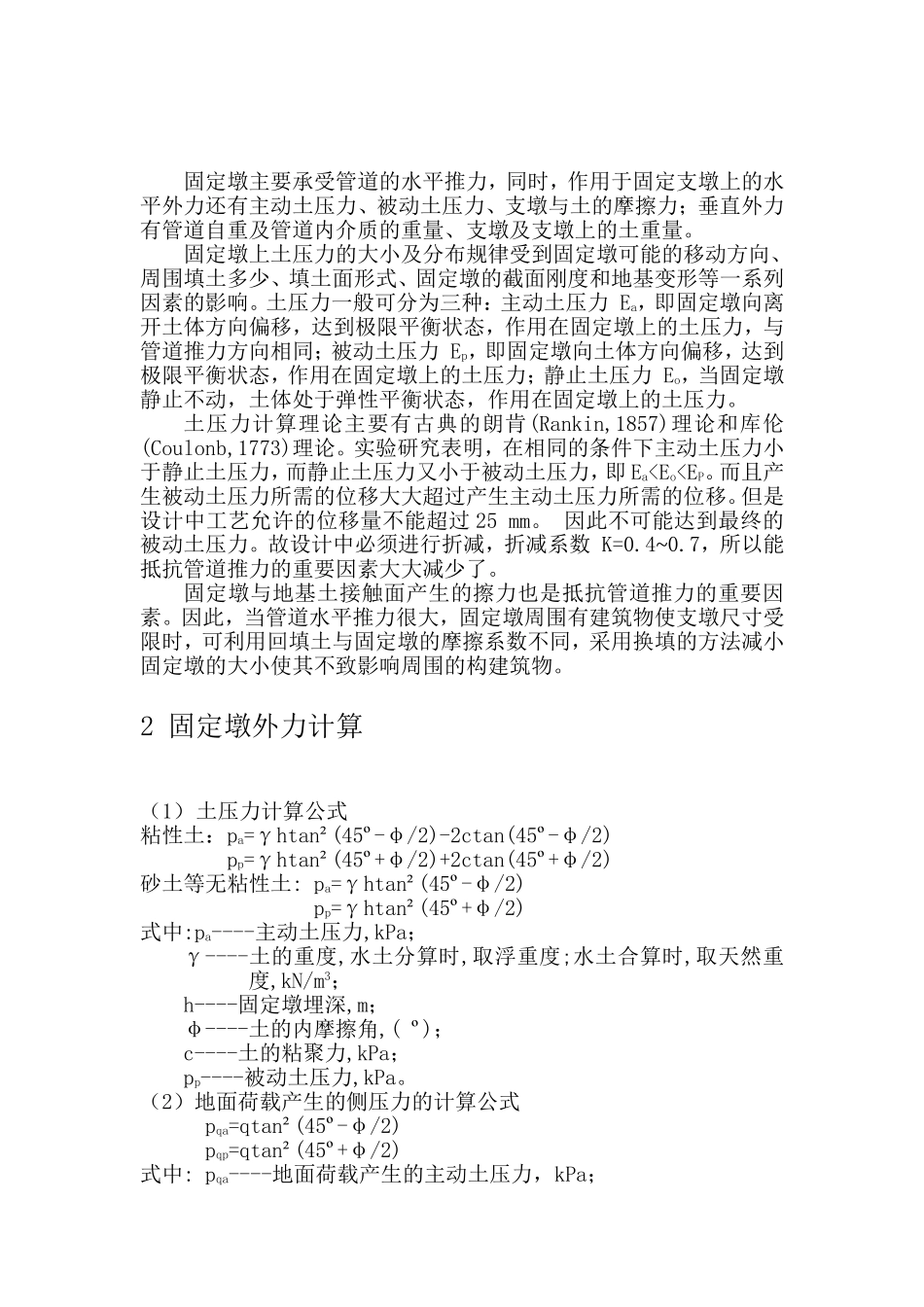

城市供热管道直埋固定墩设计初探高亮房永岩吴继昌（沈阳市热力工程设计研究院，辽宁沈阳110014）摘要：本文介绍了城市供热管道直埋固定墩的样式及计算方法，分析了直埋固定墩的受力情况，并对特殊环境下固定墩的设计及选择进行了一些探讨。关键词：固定墩；受力；样式。PreliminaryStudyforTheDesignofFixedButtressofTheCityHeat-SupplyPipelineGaoLiangFangYongyanWuJichang(ShenyangThermolDesignInstitute,Shenyang110014,China)Abstract:Thearticleintroducesthepatternandthecalculationmethodofthefixedbuttress.Analysisismadefortheconditionofthestressofthepipelinefixedbuttressandcarriedoutthediscussiontoitsdesignmethod.Keywords:fixedbuttress;stress;pattren.0引言管道支墩是管道的支撑结构，根据管道的运行性能和布置来确定管道支墩的位置，管道有地面敷设和地下敷设，管道支墩也分地上和地下两种，设计原理基本相同。通过近几年在我国大面积应用实践，在热力工程中，直埋已成为最普遍采用的敷设方式。供热管道直埋技术具有热损耗低、能耗低、工程造价低、防腐绝缘性好、使用寿命长、占地少、施工快等方面的优点，产生了可观的的社会效益与经济效益，然而直埋敷设方式的推力较大(尤其是大直径管)，固定墩的体积较大，相应的也带来了占地大，一次性浇筑困难(固定墩原则上不允许留施工缝)等问题。本文针对此问题对固定墩的设计及样式的选择进行了初步探讨。1固定墩受力分析固定墩主要承受管道的水平推力，同时，作用于固定支墩上的水平外力还有主动土压力、被动土压力、支墩与土的摩擦力；垂直外力有管道自重及管道内介质的重量、支墩及支墩上的土重量。固定墩上土压力的大小及分布规律受到固定墩可能的移动方向、周围填土多少、填土面形式、固定墩的截面刚度和地基变形等一系列因素的影响。土压力一般可分为三种：主动土压力Ea，即固定墩向离开土体方向偏移，达到极限平衡状态，作用在固定墩上的土压力，与管道推力方向相同；被动土压力Ep，即固定墩向土体方向偏移，达到极限平衡状态，作用在固定墩上的土压力；静止土压力Eo，当固定墩静止不动，土体处于弹性平衡状态，作用在固定墩上的土压力。土压力计算理论主要有古典的朗肯(Rankin,1857)理论和库伦(Coulonb,1773)理论。实验研究表明，在相同的条件下主动土压力小于静止土压力，而静止土压力又小于被动土压力，即Ea
