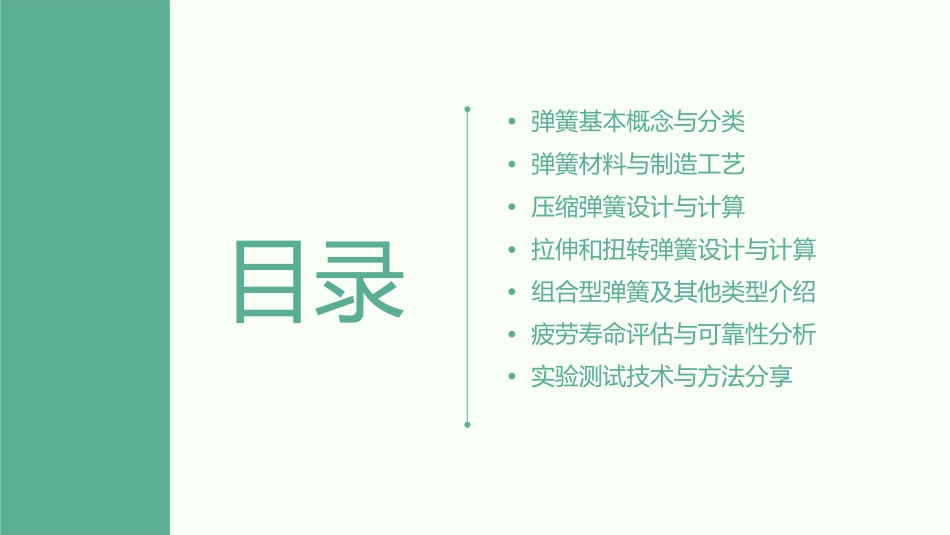

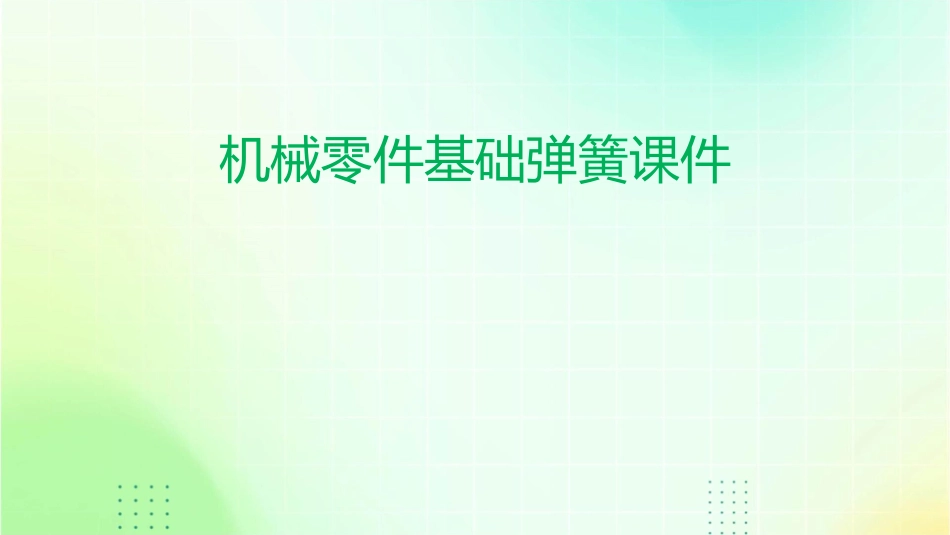

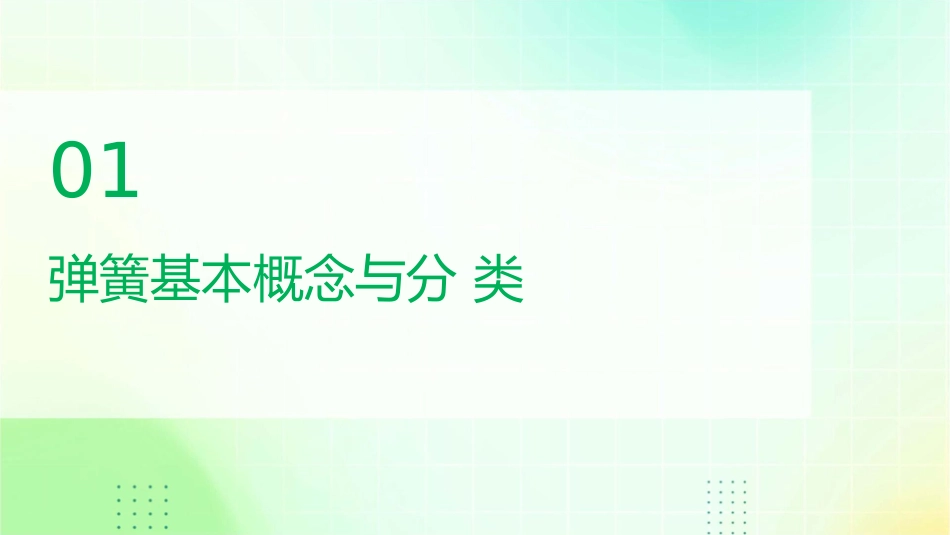

机械零件基础弹簧课件•弹簧基本概念与分类•弹簧材料与制造工艺•压缩弹簧设计与计算•拉伸和扭转弹簧设计与计算•组合型弹簧及其他类型介绍•疲劳寿命评估与可靠性分析•实验测试技术与方法分享目录01弹簧基本概念与分类弹簧定义及作用弹簧定义弹簧是一种具有弹性的机械零件，可以在外力作用下发生形变，并在外力消失后恢复原状。弹簧作用弹簧在机械传动中起到缓冲、减震、储能和测量等作用，广泛应用于各种机械设备和仪器仪表中。弹簧分类及特点0103压缩弹簧扭转弹簧承受轴向压缩力，具有较高的刚度和弹性极限，常用于支撑、缓冲和减震等场合。承受扭转力矩，具有较好的扭转刚度和弹性极限，常用于控制机构、夹具和钟表等场合。0204拉伸弹簧弯曲弹簧承受轴向拉力，具有较好的韧性和塑性，常用于拉力传递、张紧和测量等场合。承受弯曲力矩，具有较好的弯曲刚度和弹性极限，常用于电器的触点、卡簧和定位销等场合。应用领域介绍汽车工业电子工业汽车悬挂系统、发动机气门弹簧、离合器弹开关弹簧、接触弹簧、卡簧等。簧等。机械工业石油化工缓冲弹簧、支撑弹簧、传动弹簧等。密封弹簧、安全阀弹簧、泵用弹簧等。02弹簧材料与制造工艺常用材料及其性能010203碳素弹簧钢合金弹簧钢不锈钢弹簧钢具有优良的弹性性能和较高的强度，适用于制造各种弹簧。在碳素弹簧钢的基础上添加合金元素，提高了弹簧的力学性能和耐腐蚀性。具有优良的耐腐蚀性和较高的弹性性能，适用于制造在腐蚀环境下工作的弹簧。制造工艺简介冷卷成形010203通过卷簧机将钢丝卷成弹簧形状，然后进行热处理和磨削加工。热成形将钢丝加热至一定温度后进行卷绕，然后进行淬火和回火处理，获得所需的弹性性能。铸造成形适用于制造形状复杂的弹簧，如板簧和扭簧等。通过铸造工艺将液态金属注入模具中，冷却后得到所需形状的弹簧。质量控制方法外观检测检查弹簧表面是否有裂纹、毛刺、氧化皮等缺陷，以确保产品质量。尺寸检测使用卡尺、千分尺等测量工具对弹簧的尺寸进行精确测量，确保其符合设计要求。力学性能检测通过拉伸试验、压缩试验等方法检测弹簧的弹性模量、屈服强度、抗拉强度等力学性能指标，以确保其满足使用要求。03压缩弹簧设计与计算设计原则和要求满足使用要求安全性经济性根据使用条件，确定弹簧的工作载荷、变形量、工作行程等参数，确保弹簧能够满足使用要求。在设计过程中，要考虑弹簧的安全性，避免因过载或疲劳等原因导致弹簧失效或断裂。在满足使用和安全性的前提下，要尽可能降低弹簧的制造成本和维护成本，提高经济效益。计算公式及实例弹簧常数计算公式K=(G×d4)/(8×D3×n)，其中G为材料的剪切弹性模量，d为簧丝直径，D为弹簧中径，n为有效圈数。通过实例演示如何应用该公式进行计算。压缩量计算公式x=F/K，其中x为压缩量，F为工作载荷。通过实例演示如何应用该公式进行计算。应力分析与校核最大切应力计算公式τmax=8FD/(πd3)。通过该公式可以计算出弹簧的最大切应力，从而判断弹簧的安全性。疲劳强度校核根据弹簧的使用条件和材料疲劳强度曲线，对弹簧进行疲劳强度校核，确保其能够满足使用寿命要求。04拉伸和扭转弹簧设计与计算拉伸弹簧设计要点弹簧丝直径和圈数确定根据工作载荷、变形量和使用寿命等要求，确定弹簧丝直径、圈数和有效圈数等参数。弹簧材料选择根据工作条件、载荷类型和温度等因素选择合适的弹簧材料，如优质碳素钢、合金钢、不锈钢等。弹簧热处理与表面处理为提高弹簧的力学性能和耐腐蚀性能，可进行适当的热处理和表面处理，如淬火、回火、镀锌等。弹簧两端连接方式选择根据具体需要，选择合适的两端连接方式，如并紧磨平、钩环、挂钩等。扭转弹簧设计要点弹簧材料选择弹簧丝直径和圈数确定与拉伸弹簧相似，需考虑工作条件、载荷类型和温度等因素选择合适的弹簧材料。根据工作扭矩、变形角和使用寿命等要求，确定弹簧丝直径、圈数和有效圈数等参数。弹簧的臂长和形状设计弹簧的热处理与表面处理根据安装空间和受力情况，设计合适的弹簧臂长和形状，确保弹簧能够正常工作。与拉伸弹簧相似，可进行适当的热处理和表面处理以提高性能。实例分析与计算拉伸弹簧实例设计一款用...
