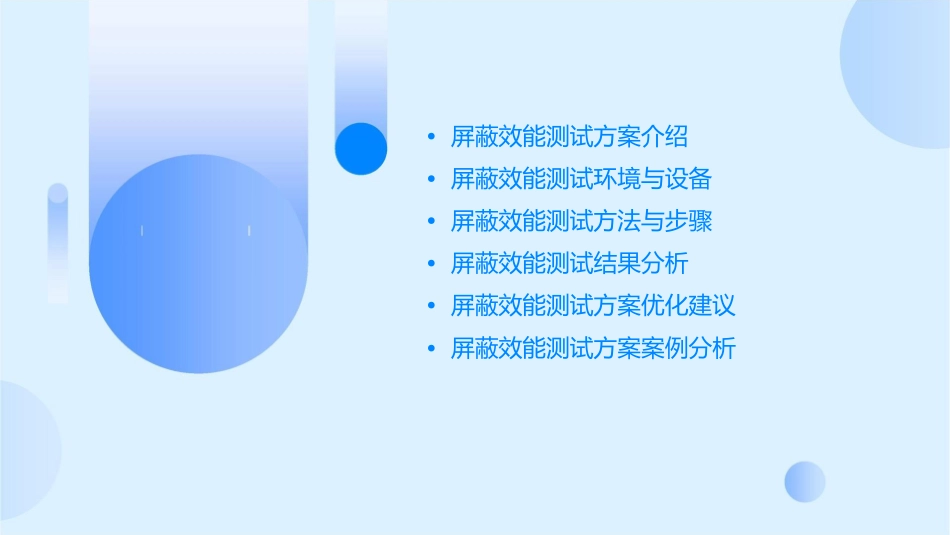

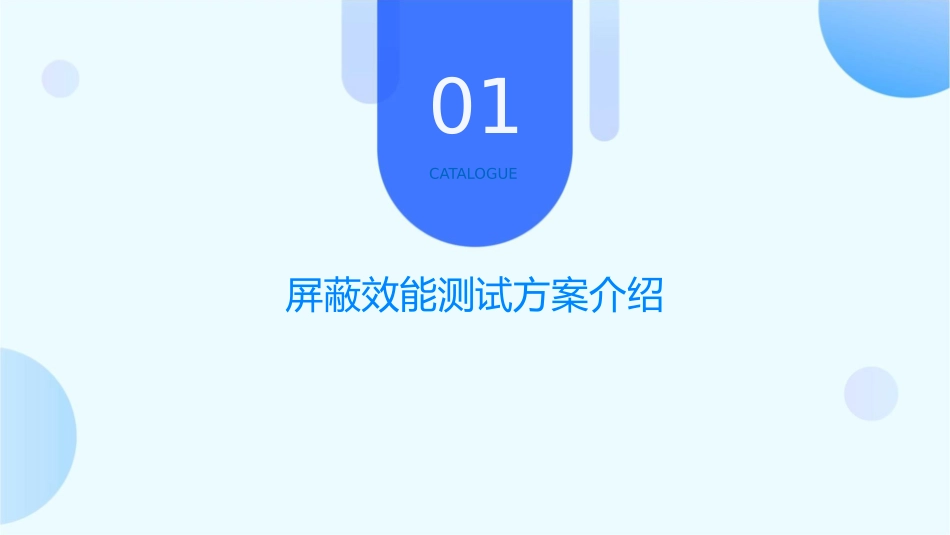

屏蔽效能测试方案课件•屏蔽效能测试方案介绍•屏蔽效能测试环境与设备•屏蔽效能测试方法与步骤•屏蔽效能测试结果分析•屏蔽效能测试方案优化建议•屏蔽效能测试方案案例分析01CATALOGUE屏蔽效能测试方案介绍定义与目的定义屏蔽效能测试方案是指一套用于评估屏蔽材料或系统屏蔽效果的方法和流程。通过对屏蔽效能的测试，可以了解屏蔽材料或系统在特定条件下的性能表现，为后续的设计优化和应用选择提供依据。目的屏蔽效能测试方案的主要目的是评估屏蔽材料或系统的性能，包括电磁屏蔽、声学屏蔽、热屏蔽等。通过对屏蔽效能的测试，可以获得屏蔽材料或系统的各项性能指标，为产品的研发、生产和使用提供参考。测试方案的重要性确保产品质量提高产品性能保证安全通过对屏蔽效能的测试，可以了解产品的真实性能和质量水平，有助于确保产品的可靠性和稳定性。通过对不同屏蔽材料和系统的比较和分析，可以发现各自的优缺点，为进一步优化设计提供依据，从而提高产品的整体性能。对于涉及高电压、大电流、高温等具有潜在危险的领域，如电力、航空航天等，进行屏蔽效能测试是保证设备和人身安全的关键环节。测试方案的历史与发展早期阶段01早期的屏蔽效能测试主要依靠手动测量和经验估算，缺乏科学性和系统性。发展阶段02随着科技的不断进步，出现了各种先进的测试仪器和设备，为屏蔽效能测试提供了更为准确和便捷的手段。同时，也开始出现了一些国际和行业标准，为屏蔽效能测试提供了参考和依据。当前阶段03目前，屏蔽效能测试已经成为了各个领域中不可或缺的一部分。随着新材料的不断涌现和技术的持续更新，屏蔽效能测试方案也将不断得到完善和发展。02CATALOGUE屏蔽效能测试环境与设备测试环境要求010203静音环境电磁屏蔽室温度和湿度控制测试场地应具备安静、无干扰的环境，以减少外部因素对测试结果的干扰。为了防止电磁波的干扰，测试应在电磁屏蔽室中进行。确保测试环境中的温度和湿度在一定范围内，以保证测试结果的准确性。测试设备清单01020304屏蔽效能测试仪信号发生器功率计天线用于测量设备的屏蔽效能。用于产生一定强度的电磁信号。用于测量电磁信号的功率。用于接收和发送电磁信号。测试设备校准与维护设备校准所有测试设备应在测试前进行校准，以确保测试结果的准确性。设备维护定期对测试设备进行检查和维护，以保证设备的正常运行和延长使用寿命。03CATALOGUE屏蔽效能测试方法与步骤测试方法选择直接测量法传输线法近场扫描法通过测量屏蔽体在电磁场中的电位、电流等参数，计算出屏蔽效能。通过测量传输线的电压、电流等参数，计算出屏蔽效能。通过测量屏蔽体周围的电磁场分布，计算出屏蔽效能。测试步骤流程准备测试设备进行测试包括电磁屏蔽室、电磁发射器、接收器、测量仪器等。按照规定的测试程序进行测试，记录各项参数。搭建测试环境数据处理与分析将电磁发射器放置在屏蔽室外，对采集到的数据进行处理和分析，计算出屏蔽效能。将接收器放置在屏蔽室内，连接测量仪器进行测试。数据采集与处理数据处理对采集到的数据进行处理和分析，包括数据清洗、去噪、拟合等操作，计算出屏蔽效能。数据采集使用高精度的测量仪器，如频谱分析仪、网络分析仪等，对屏蔽体周围的电磁场进行测量。结果输出将测试结果以图表或报告的形式输出，便于分析和比较。04CATALOGUE屏蔽效能测试结果分析结果分析方法统计分析对实验测试数据进行统计分析，了解屏蔽效能的平均水平、标准差等指标。对比分析将不同测试条件或不同测试样品的结果进行对比分析，了解各因素对屏蔽效能的影响。相关分析研究屏蔽效能与测试样品特性、测试条件等因素的相关性，找出影响屏蔽效能的关键因素。结果可视化与报告生成数据可视化利用图表、图像等手段将测试结果直观地展示出来，便于理解与分析。报告编写根据测试结果编写测试报告，包括测试目的、方法、结果、结论等部分，并附上图表和图片。结果评估与应用评估标准制定根据测试结果制定屏蔽效能的评估标准，明确合格与不合格的标准。应用建议根据测试结果提出屏蔽效能提升的建议，为实际应用提供参考。05CATALOGUE屏蔽效能测试方案优化建议提高测试精度...
