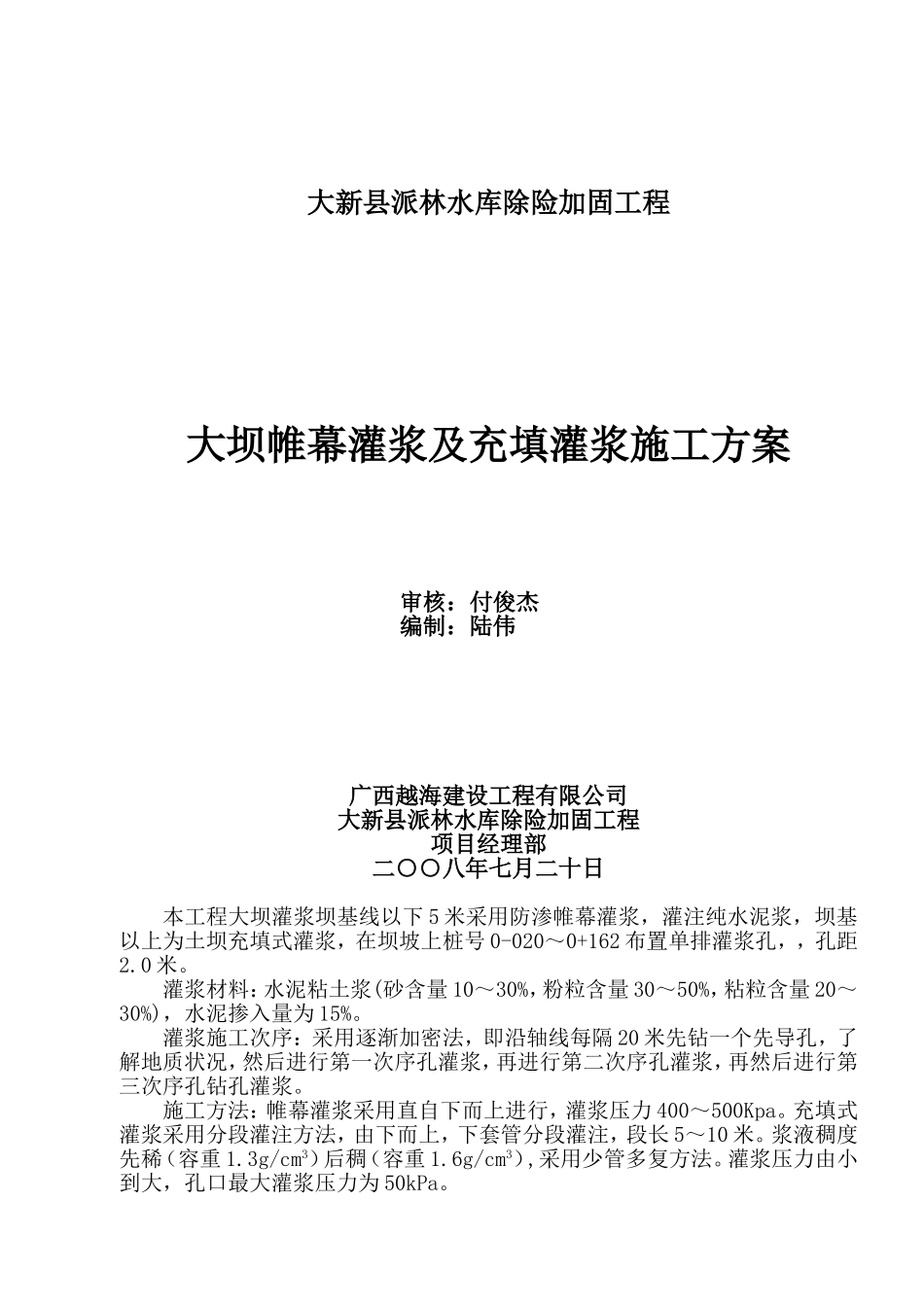

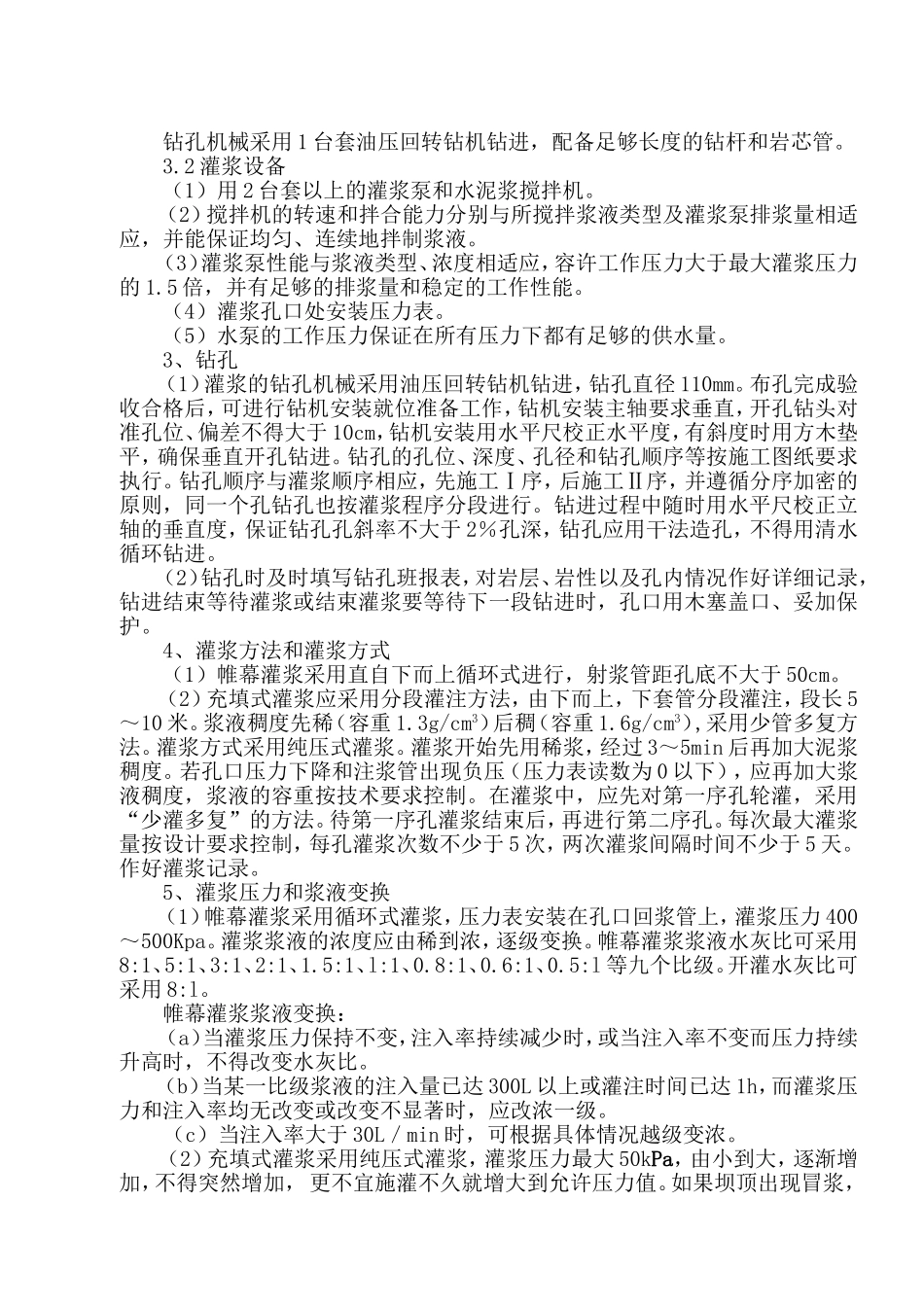

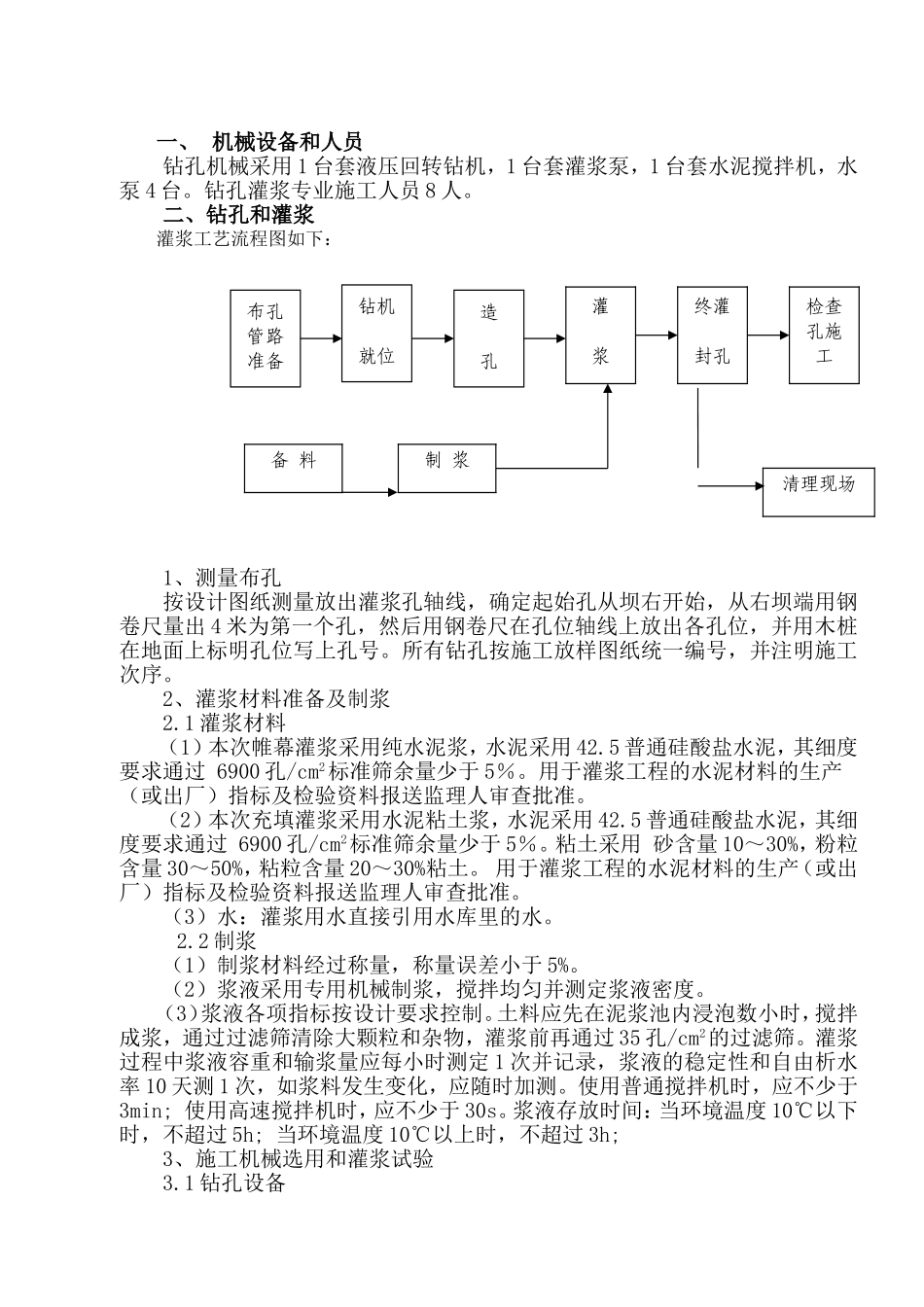

大新县派林水库除险加固工程大坝帷幕灌浆及充填灌浆施工方案审核：付俊杰编制：陆伟广西越海建设工程有限公司大新县派林水库除险加固工程项目经理部二○○八年七月二十日本工程大坝灌浆坝基线以下5米采用防渗帷幕灌浆，灌注纯水泥浆，坝基以上为土坝充填式灌浆，在坝坡上桩号0-020～0+162布置单排灌浆孔，，孔距2.0米。灌浆材料：水泥粘土浆(砂含量10～30%，粉粒含量30～50%，粘粒含量20～30%)，水泥掺入量为15%。灌浆施工次序：采用逐渐加密法，即沿轴线每隔20米先钻一个先导孔，了解地质状况，然后进行第一次序孔灌浆，再进行第二次序孔灌浆，再然后进行第三次序孔钻孔灌浆。施工方法：帷幕灌浆采用直自下而上进行，灌浆压力400～500Kpa。充填式灌浆采用分段灌注方法，由下而上，下套管分段灌注，段长5～10米。浆液稠度先稀（容重1.3g/cm3）后稠（容重1.6g/cm3）,采用少管多复方法。灌浆压力由小到大，孔口最大灌浆压力为50kPa。一、机械设备和人员钻孔机械采用1台套液压回转钻机，1台套灌浆泵，1台套水泥搅拌机，水泵4台。钻孔灌浆专业施工人员8人。二、钻孔和灌浆灌浆工艺流程图如下：1、测量布孔按设计图纸测量放出灌浆孔轴线，确定起始孔从坝右开始，从右坝端用钢卷尺量出4米为第一个孔，然后用钢卷尺在孔位轴线上放出各孔位，并用木桩在地面上标明孔位写上孔号。所有钻孔按施工放样图纸统一编号，并注明施工次序。2、灌浆材料准备及制浆2.1灌浆材料（1）本次帷幕灌浆采用纯水泥浆，水泥采用42.5普通硅酸盐水泥，其细度要求通过6900孔/cm2标准筛余量少于5％。用于灌浆工程的水泥材料的生产（或出厂）指标及检验资料报送监理人审查批准。（2）本次充填灌浆采用水泥粘土浆，水泥采用42.5普通硅酸盐水泥，其细度要求通过6900孔/cm2标准筛余量少于5％。粘土采用砂含量10～30%，粉粒含量30～50%，粘粒含量20～30%粘土。用于灌浆工程的水泥材料的生产（或出厂）指标及检验资料报送监理人审查批准。（3）水：灌浆用水直接引用水库里的水。2.2制浆（1）制浆材料经过称量，称量误差小于5%。（2）浆液采用专用机械制浆，搅拌均匀并测定浆液密度。（3）浆液各项指标按设计要求控制。土料应先在泥浆池内浸泡数小时，搅拌成浆，通过过滤筛清除大颗粒和杂物，灌浆前再通过35孔/cm2的过滤筛。灌浆过程中浆液容重和输浆量应每小时测定1次并记录，浆液的稳定性和自由析水率10天测1次，如浆料发生变化，应随时加测。使用普通搅拌机时，应不少于3min;使用高速搅拌机时，应不少于30s。浆液存放时间：当环境温度10℃以下时，不超过5h;当环境温度10℃以上时，不超过3h;3、施工机械选用和灌浆试验3.1钻孔设备灌浆终灌封孔检查孔施工布孔管路准备钻机就位造孔备料制浆清理现场钻孔机械采用1台套油压回转钻机钻进，配备足够长度的钻杆和岩芯管。3.2灌浆设备（1）用2台套以上的灌浆泵和水泥浆搅拌机。（2）搅拌机的转速和拌合能力分别与所搅拌浆液类型及灌浆泵排浆量相适应，并能保证均匀、连续地拌制浆液。（3）灌浆泵性能与浆液类型、浓度相适应，容许工作压力大于最大灌浆压力的1.5倍，并有足够的排浆量和稳定的工作性能。（4）灌浆孔口处安装压力表。（5）水泵的工作压力保证在所有压力下都有足够的供水量。3、钻孔（1）灌浆的钻孔机械采用油压回转钻机钻进，钻孔直径110mm。布孔完成验收合格后，可进行钻机安装就位准备工作，钻机安装主轴要求垂直，开孔钻头对准孔位、偏差不得大于10cm，钻机安装用水平尺校正水平度，有斜度时用方木垫平，确保垂直开孔钻进。钻孔的孔位、深度、孔径和钻孔顺序等按施工图纸要求执行。钻孔顺序与灌浆顺序相应，先施工Ⅰ序，后施工Ⅱ序，并遵循分序加密的原则，同一个孔钻孔也按灌浆程序分段进行。钻进过程中随时用水平尺校正立轴的垂直度，保证钻孔孔斜率不大于2％孔深，钻孔应用干法造孔，不得用清水循环钻进。（2）钻孔时及时填写钻孔班报表，对岩层、岩性以及孔内情况作好详细记录，钻进结束等待灌浆或结束灌浆要等待下一段钻进时，孔口用木塞盖口、妥加保护。4、灌浆方法和灌浆方式（1）帷幕灌浆采用直自下而上循环式进行，射浆管距孔底不大于50cm。（2）充填式...
