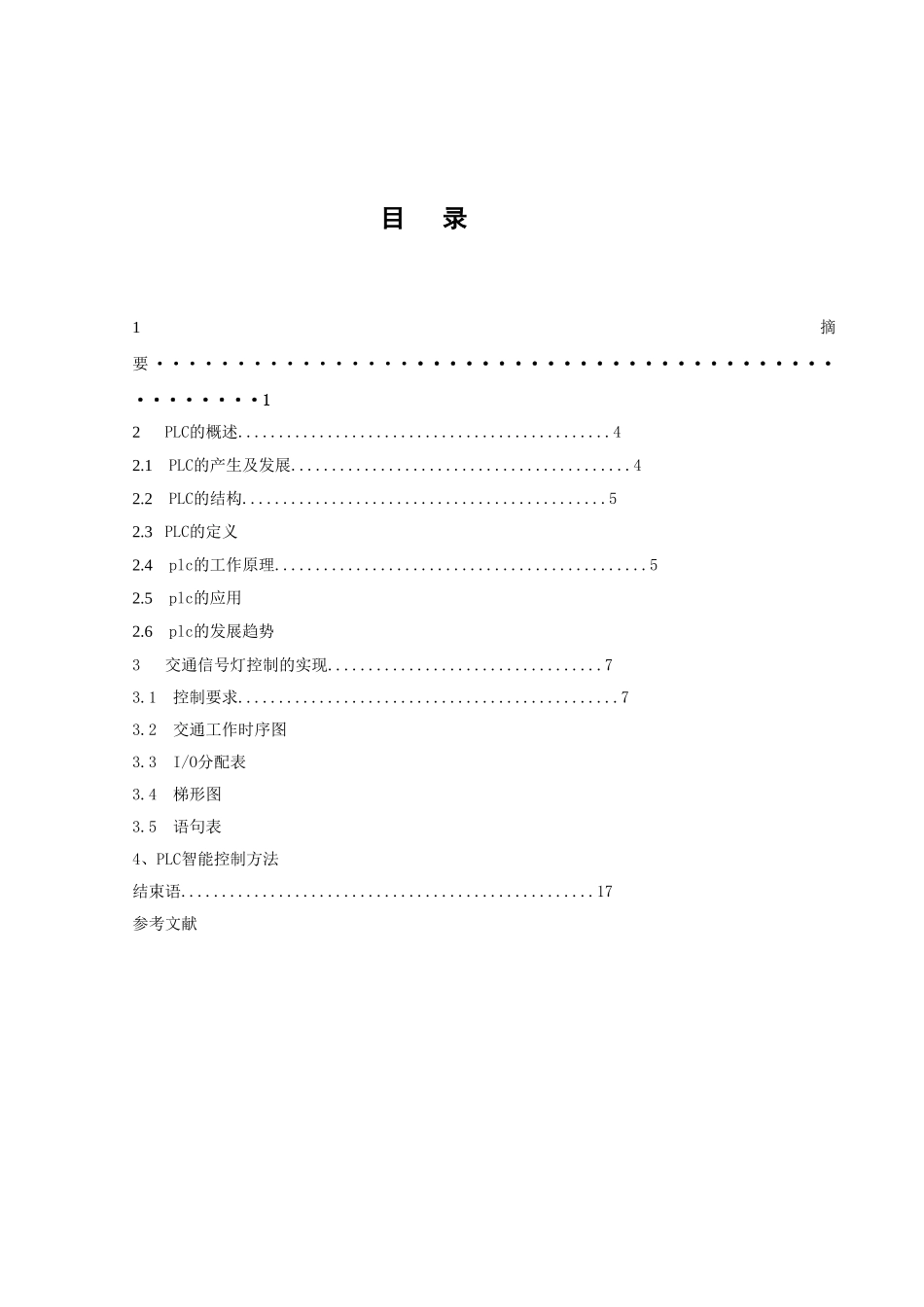

黑龙江农业经济职业学院毕业论文PLC控制交通灯设计姓名：朱琨指导教师：田云专业：机电一体化班级：0922009年12月8日目录1摘要··················································12PLC的概述..............................................42.1PLC的产生及发展..........................................42.2PLC的结构.............................................52.3PLC的定义2.4plc的工作原理..............................................52.5plc的应用2.6plc的发展趋势3交通信号灯控制的实现..................................73.1控制要求...............................................73.2交通工作时序图3.3I/O分配表3.4梯形图3.5语句表4、PLC智能控制方法结束语...................................................17参考文献PLC交通灯控制设计摘要:针对近年来城市交通的拥挤现象,特别是驾驶员违章严重、交通事故频发、车辆尾气污染等问题,介绍丁集计算机、信息、电子及通讯等众多高新技术手段于一体的智能交通指挥中心控制系统.该系统的安装及使用,大大缓解了城市道路堵塞现象、提高了道路的通行能力.减少了驾驶员违章的次数,抑制了交通事故的发生,同时对减轻车辆尾气排放,从而降低环境污染都起到了不可低估的作用.分析了现代城市交通控制与管理问题的现状，结合城乡交通的实际情况阐述了交通灯控制系统的工作原理，给出了一种简单实用的城市交通灯控制系统的硬件电路设计方案。关键词plc控制系统交通灯自动化前言随着社会经济的发展，城市交通问题越来越引起人们的关注。人、车、路三者关系的协调，已成为交通管理部门需要解决的重要问题之一。城市交通控制系统是用于城市交通数据监测、交通信号灯控制与交通疏导的计算机综合管理系统，它是现代城市交通监控指挥系统中最重要的组成部分。随着城市机动车量的不断增加，许多大城市如北京、上海、南京等出现了交通超负荷运行的情况，因此，自80年代后期，这些城市纷纷修建城市高速道路，在高速道路建设完成的初期，它们也曾有效地改善了交通状况。然而，随着交通量的快速增长和缺乏对高速道路的系统研究和控制，高速道路没有充分发挥出预期的作用。而城市高速道路在构造上的特点，也决定了城市高速道路的交通状况必然受高速道路与普通道路耦合处交通状况的制约。所以，如何采用合适的控制方法，最大限度利用好耗费巨资修建的城市高速道路，缓解主干道与匝道、城区同周边地区的交通拥堵状况，越来越成为交通运输管理和城市规划部门亟待解决的主要问题。交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。为了实现交通道路的管理，力求交通管理先进性、科学化。用可编程控制器实现交通灯管制的控制系统，以及该系统软、硬件设计方法，实验证明该系统实现简单、经济，能够有效地疏导交通，提高交通路口的通行能力。分析了现代城市交通控制与管理问题的现状，结合交通的实际情况阐述了交通灯控制系统的工作原理，给出了一种简单实用的城市交通灯控制系统的PLC设计方案。可编程序控制器在工业自动化中的地位极为重要，广泛的应用于各个行业。随着科技的发展，可编程控制器的功能日益完善，加上小型化、价格低、可靠性高，在现代工业中的作用更加突出。2.4Plc的工作原理1）输入采样阶段，在此阶段，顺序读入所有输入缎子通断状态，并将读入的信息存入内存，接着进入程序执行阶段，在程序执行时，即使输入信号发生变化，内存中输入信息也不变化，只有在下一个扫描周期的输入采样阶段才能读入信息。2）程序执行阶段：plc对用户程序扫描。3）输出刷新阶段：当所有指令执行完毕通过隔离电路，驱动功率放大器，电路是输出端子向外界输出控制信号驱动外部负载。3交通信号灯控制的实现3.1控制要求信号灯受启动开关控制。当启动开关接同时，信号灯系统开始工作，先南.北红灯亮，在东.西绿灯亮。当启动开关断开时，所有信号灯都熄灭。（1）南.北绿灯和东.西绿灯不能同时亮，如果同时亮则应关闭信号灯系统，并立刻报警...
