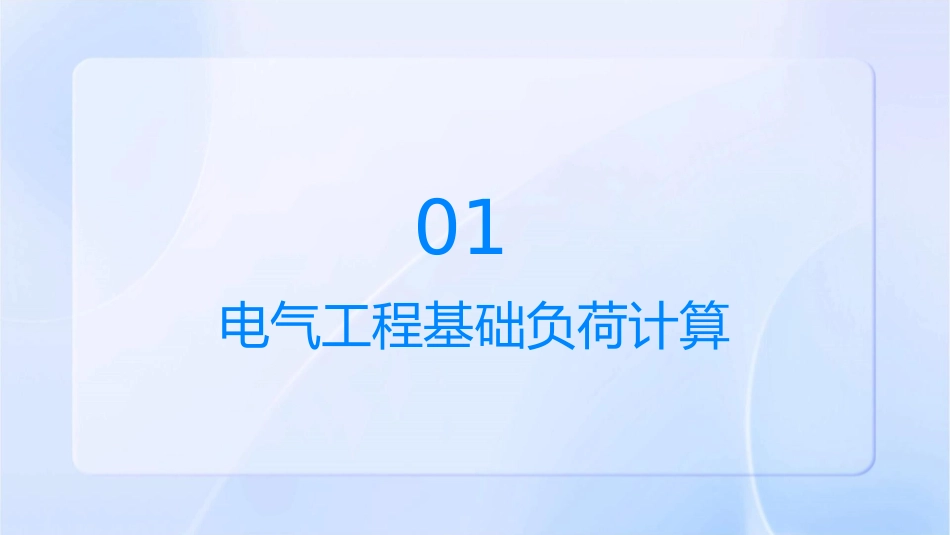

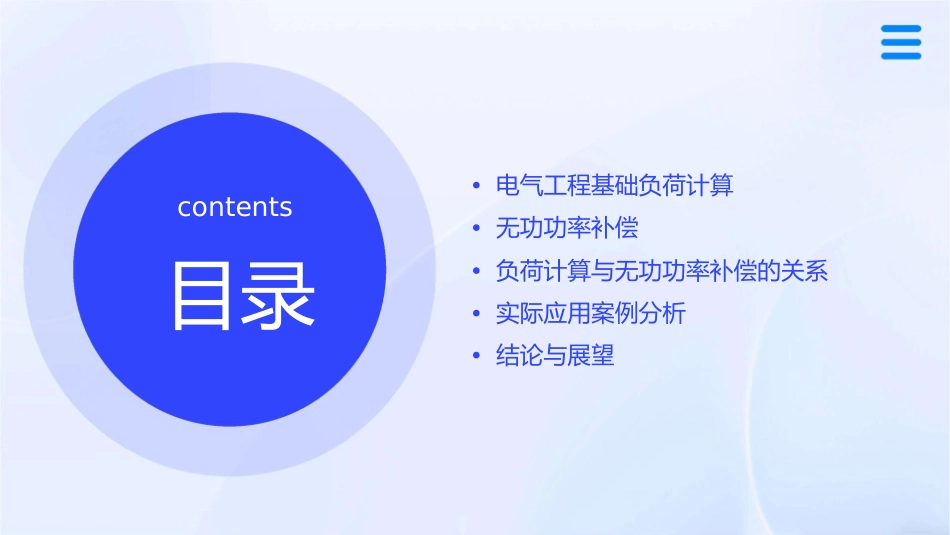

电气工程基础负荷计算与无功功率补偿课件•电气工程基础负荷计算•无功功率补偿contents•负荷计算与无功功率补偿的关系•实际应用案例分析•结论与展望目录01电气工程基础负荷计算负荷计算的目的和意义确定供电系统容量通过负荷计算，确定供电系统的变压器、发电机等设备的容量，以满足用电负荷的需求。合理规划电力设施根据负荷计算结果，合理规划变电站、配电线路等电力设施，提高供电可靠性和经济性。提高能效和节能减排通过精确的负荷计算，优化电力系统的运行方式，降低能耗和排放，提高能效和环保水平。负荷计算的分类010203静态负荷计算动态负荷计算概率负荷计算基于设备额定功率和使用情况，计算出设备在静态情况下的负荷。考虑设备运行过程中的变化因素，如温度、压力、流量等，计算出动态变化的负荷。基于概率统计方法，考虑设备同时运行的情况，计算出概率性的负荷。负荷计算的方法单位容量法根据设备的单位容量（如kW/台）和设备数量，计算总负荷。需用系数法考虑设备的实际运行功率和额定功率的比值，计算出需用系数，再乘以设备额定容量得到总负荷。逐级计算法从设备到车间再到全厂，逐级汇总设备的负荷，得到全厂的负荷。02无功功率补偿无功功率的产生和影响无功功率的产生无功功率是由于电气设备中电感、电容等元件在交流电的作用下产生磁场或电场，进行能量交换而产生的功率。无功功率的影响无功功率会导致电网的功率因数降低，增加线路和变压器的损耗，降低供电效率，对电网的运行稳定性和经济性产生不利影响。无功功率补偿的原理和作用无功功率补偿的原理通过在电网中安装无功补偿装置，向电网注入无功电流，以平衡负载产生的无功电流，提高电网的功率因数。无功功率补偿的作用降低线路和变压器的损耗，提高供电效率，改善电网的电能质量，保证电网的安全稳定运行。无功功率补偿的方法和设备无功功率补偿的方法主要有集中补偿、分组补偿和个别补偿三种方法。无功功率补偿的设备主要有并联电容器、并联电抗器、静止无功补偿器和静止无功发生器等。03负荷计算与无功功率补偿的关系负荷计算在无功功率补偿中的应用确定补偿容量优化补偿方案评估补偿效果根据负荷计算结果，确定无功功率补偿装置的容量，以满足系统无功平衡和电压稳定的要求。根据负荷特性，制定合理的无功补偿方案，包括补偿点的选择、补偿容量的分配等。通过负荷计算，评估无功功率补偿装置的实际运行效果，确保系统性能达到预期目标。无功功率补偿对负荷计算的影响改善负荷特性通过无功功率补偿，改善系统的负荷特性，降低线路损耗和设备温升，提高系统效率。简化负荷计算在实施无功功率补偿后，负荷计算可考虑的参数减少，计算过程简化。优化系统设计根据无功功率补偿的需求，优化电气系统的设计，提高系统的稳定性和可靠性。负荷计算与无功功率补偿的协同优化综合分析01对负荷计算和无功功率补偿进行综合分析，确保两者在系统中的协调运行。优化目标0203设定负荷计算和无功功率补偿的优化目标，如系统损耗最小、电压波动最小等。协同策略制定负荷计算与无功功率补偿的协同策略，实现两者的优化配合，提高系统整体性能。04实际应用案例分析某工厂的负荷计算与无功功率补偿方案总结词该工厂的负荷计算和无功功率补偿方案是一个成功的案例，通过合理的计算和补偿，提高了工厂的电能质量和供电可靠性。详细描述该工厂的负荷计算采用了先进的计算方法，考虑了各种用电设备和工艺流程的特性，确保了计算的准确性和可靠性。同时，为了解决无功功率问题，该工厂采用了无功功率补偿装置，如并联电容器和静止无功补偿器等，有效地提高了功率因数和降低了线损。某住宅小区的负荷计算与无功功率补偿方案总结词该住宅小区的负荷计算和无功功率补偿方案是一个成功的案例，通过合理的计算和补偿，提高了小区的供电可靠性和电能质量。详细描述该住宅小区的负荷计算采用了简单实用的计算方法，考虑了小区内各种用电设备和居民生活的特点，确保了计算的准确性和可靠性。同时，为了解决无功功率问题，该小区采用了分散式无功补偿装置，如并联电容器等，有效地提高了功率因数和降低了线损。某大型商业中心的负荷计...
