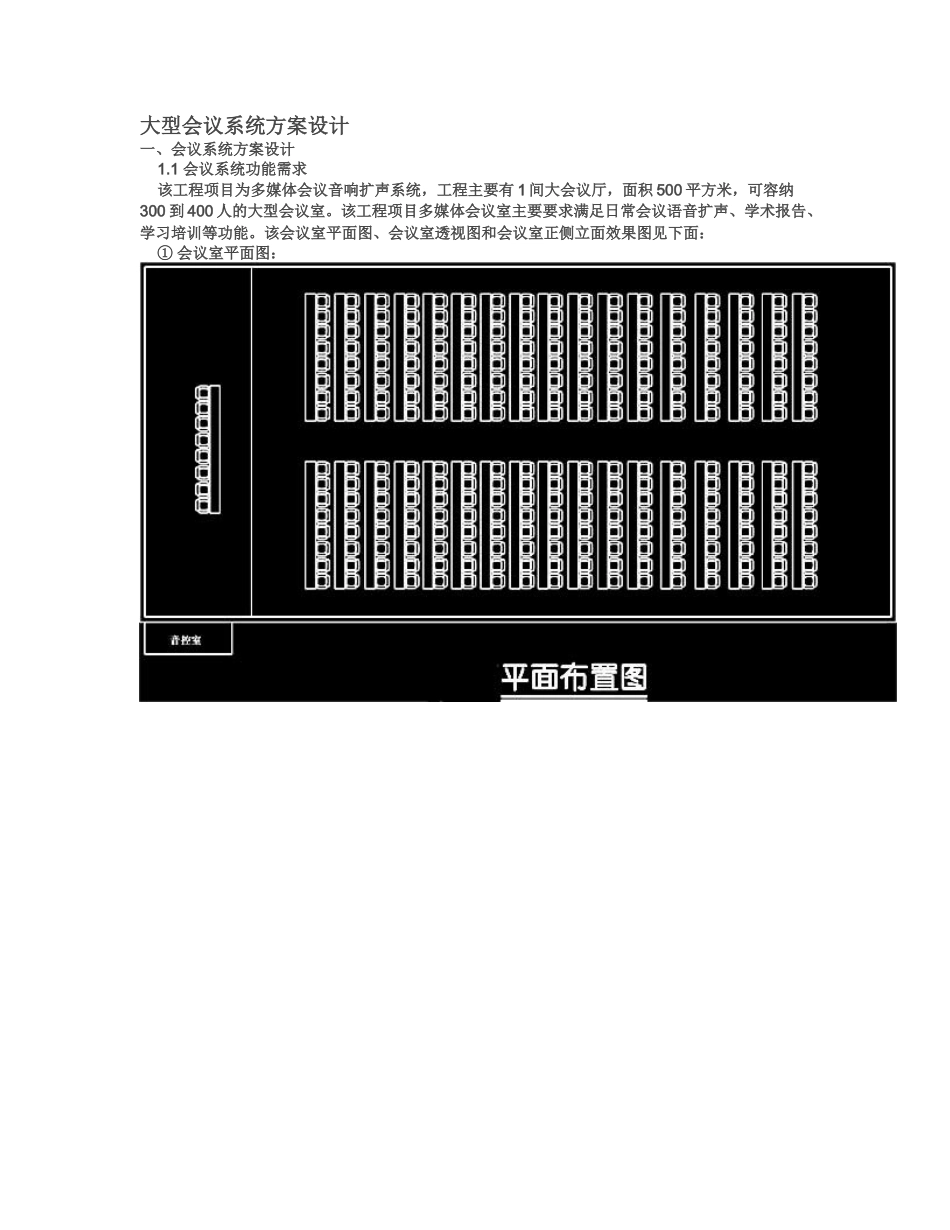

大型会议系统方案设计一、会议系统方案设计1.1会议系统功能需求该工程项目为多媒体会议音响扩声系统，工程主要有1间大会议厅，面积500平方米，可容纳300到400人的大型会议室。该工程项目多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。该会议室平面图、会议室透视图和会议室正侧立面效果图见下面：①会议室平面图：②会议室透视图：③会议室正侧立面效果图：1.2会议功能设计根据工程的需求，要使该会议室能达到良好的扩声效果，推荐使用6组音箱，5组壁挂式音箱分别均匀安装在会议室会场前、中、后位置（其中前场1组音箱为主席台监听），1组吸顶式音箱布置于会场顶部中间位置进行近距离扩声。达到扩声面广、声清晰明亮，不易产生自激。听众席有合适的响度。良好的声音自然度，即声像一致，声音信号真实重放。使与会人员能感受到声源的真实存在，达到高保真重放的扩声要求。且达到多媒体会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。1.3会议语音扩声设计①会议室平面扩声图：②会议室正侧立面扩声图：二、会议系统设备组成功能一个完整的会议系统主要由声源设备（如话筒等），调控设备（如调音台等），放大设备（如功率放大器），重放设备（如音箱）和周边设备（如均衡器，分讯器等）组成。详细会议扩声产品设备技术参数，产品图片见正文后面附件。2.1会议系统主要产品功能介绍①话筒：本系统采用AKMDVS-20C/D主席/列席麦。单一指向电容话筒；鹅颈话筒带红色发言指示光环；话筒发言状态指示；红灯表示正在发言。主席具优先发言健，可通过取缔健关闭发言代表单元。（本会议系统也可采用AKMDLC160超心型会议麦和AKMDU1202无线麦）②调音台：本系统中我们采用AKMDDJM-1208调音台，其为低噪声12通道内置16档数码效果立体声调音台，具有12路单声麦克风和线路平衡输入，内置16DSP数码延时效果器。③均衡器：本方案我们采用AKMDAC3231F均衡器，其为31段立体声图形均衡器，具有FBQ反馈探测系统能显示反馈音频和频普分析。④功率放大器：根据此工程实际情况以及功能需求，本会议扩声系统中我们采用了与音箱相配的AKMDEX-1000专业会议功放机，AKMD生产的功放产品，具有质量好，稳定性高等特点，且其产品具有优越的品质和非凡的表现能力。因此AKMD功放是多媒体会议工程的睿智之选。⑤音箱：在此会议室项目中我们采用AKMDH505专业会议音箱，AKMD系列专业会议音箱高灵敏度，喇叭设计时均采用低阻抗，有力地减少了内阻损耗，有效地提高了声音还原特性。有效地减少声场引起的反馈啸叫，提高了声音的清晰度等特点。⑥电源时序器：本方案我们采用AKMD1008电源时序器，其具有自动按照设定的时间开关时序器的特点，从而使工程人员用一个开关都能开关整个音响系统。且其能够自动适时监控电源电压和系统工作电流，当达到危险程度，会发出警报。⑦分讯器：本方案我们采用AKMDAC48分讯器，其具有4对立体声线路分配或混音，混音、声像和电平控制带12db增益等功能。配置3台或者3台以上功放，需加分讯器。会议系统扩声环境的搭建主要由声源设备→调控设备→放大设备→重放设备组成。该会议系统中，AKMDDJM808调音台分别连接AKMDVS-20手拉手系统控制主机和AKMDAC3231F均衡器；均衡器连接AKMDEX-1000功率放大器；功放器连接AKMDH505专业会议音箱。2.2会议系统功能概述该多功能会议室设计功能目的：通过对会议室的布局环境分析，对音响设备进行合理的布置与连接，并安装以上的音响设备，可以使声源和音响系统末端——音箱同处于一个声场区域内，使观众能感受到声源的真实存在，达到高保真重放的扩声要求。且达到多功能会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。在此多功能会议系统中可以利用扩声系统提高声源在听众席的声压级和清晰度的扩声，通过电声设计去控制和改善多功能会议室的音质，达到了会议扩音系统的目的：提高响度和声场分布的均匀度，改善会议室的音质和提高音响效果。通过对多功能会议室环境的分析，选出的音箱设备，并对音响设备布的布局作了精心的设计，因此这套会议系统除了满足会议扩声系...
