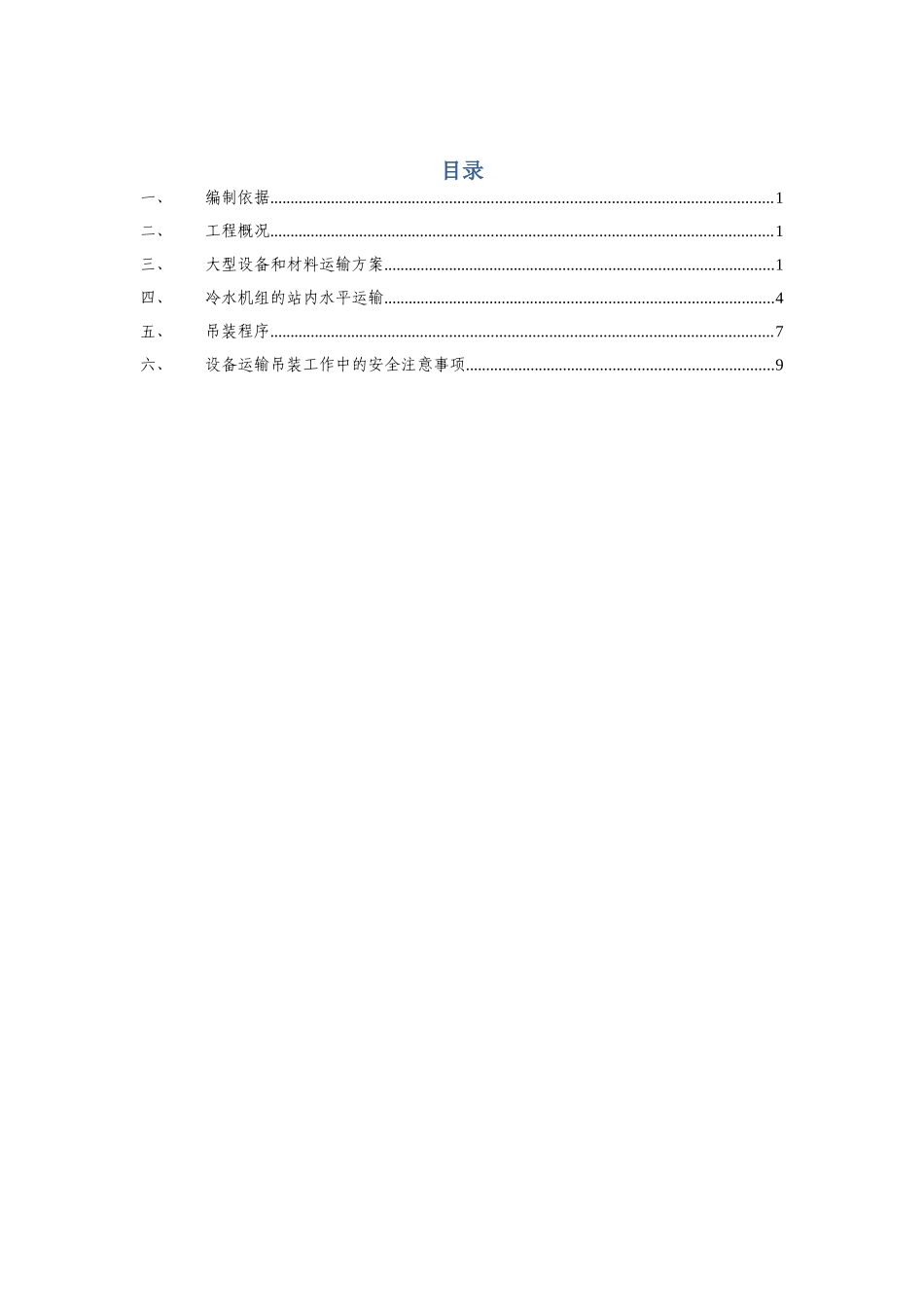

大型设备和材料运输吊装方案编制人：审核人：审批人：目录一、编制依据..........................................................................................................................1二、工程概况..........................................................................................................................1三、大型设备和材料运输方案...............................................................................................1四、冷水机组的站内水平运输...............................................................................................4五、吊装程序..........................................................................................................................7六、设备运输吊装工作中的安全注意事项...........................................................................9大型设备和材料运输方案一、编制依据本方案编制依据为：设计图纸现场实际情况施工工期的进度计划《GB50299-1999地下铁道工程施工及验收规范》建筑安装工程施工技术操作规程建筑施工安全检察标准（JGJ59）建筑施工起重吊装工程安全技术规范（JGJ276）二、工程概况三、大型设备和材料运输方案本标段各站的设备种类较多，从通风空调专业的各类风机、制冷设备、水泵、材料安装于地下及地上的车站站厅和站台及区间内，见附图。吊装工艺流程图1放下吊钩，检查吊装高度（深度）将钢丝悬挂到设备吊点上，并调整钢丝绳长度启动吊车试吊检查重心无偏斜检查吊车受重后达到不失衡否是继续施吊结束吊装方案编制审查吊装运输设备的选择安全技术交底吊车落位，地面试压伸出臂杆，检查角度安全监督方案实施设备数量、数据采集及现场核对根据现场情况，我公司计划设备、大宗材料吊装运输拟采用汽车运输到车站地面以上，通过车站设备吊装孔或结构风亭向下垂直运输到车站内站厅站台层，然后水平运输至安装位置。在本工程吊装施工作业中，我单位主要采取的方法是采用20t汽车吊和传统吊装相结合的方法。卸车与吊装工作对路面交通疏导有一定影响，在时间考虑上必要时我公司计划在晚上实施。站厅、站台设备水平运输通道需根据大型设备的几何尺寸提前进行隔墙的预留，待大型设备运输就位完成后再进行砌筑封堵。机电02标段车站大型设备如冷冻机组、控制柜、隧道风机的吊装及运输可分为三部分：地面至站厅层垂直运输、站厅层至站台层垂直运输和站台、站厅水平运输。室外地面到车站站厅层，采用20T汽车吊。运输汽车将设备运输到吊车停放区，吊车将设备通过风井吊装到站厅地面。吊装图见附图。设备室外到站厅层的垂直吊入图2站厅层到站台层的转运吊装采用汽车吊不能够将室外设备从风井直接吊到站台层，安装在区间或站台层的设备，首先要吊到站厅层，然后通过水平运输到站厅通向站台的吊装孔后才能够吊到站台层。在站厅吊装孔设置一部5吨电动葫芦，负责站厅与站台之间的设备转运。详细见附图。站厅层到站台层吊装图3室外地坪标高车站内转运方向厅站层到站台层设备吊装及轨道小车转运向电动葫芦转运电动葫芦设备吊入孔电动葫芦控制箱钢板垫板向轨道小车转运向轨道小车转运车站内转运方向车站内风机、水泵质量均在2吨以内，所以这些设备将采用叉车或人力运输，运输方案不再独立编制。本节运输方案主要针对冷水机组的设计。四、汽车吊荷载计算1、汽车吊起重性能表2、吊装布置图43、荷载计算（1）出杆16.5米。（2）工作幅度12米。（3）经查表可吊载5.3t，现场最重设备2.6t，35t汽车吊可满足现场需求。五、冷水机组的站内水平运输冷水机组垂直运输到站厅后，先用150*150木方垫起，在其前方铺设钢板（铺设长度为2倍冷水机组长度）；然后在钢板上放置滚杠并系好牵引钢丝绳，将手拉葫芦一端悬挂到锚点上，另一端悬挂到钢丝绳上。缓慢拉动葫芦，并时时观察和调整滚杠，使冷水机组始终保持稳定和均匀的速度向前移动。转弯时，卸吊葫芦，人工用撬杠撬动冷水机组下部钢基础，并调整滚杠。移动过程中注意滚杠始终在冷水机组下面，滚杠两端外露冷水机...
