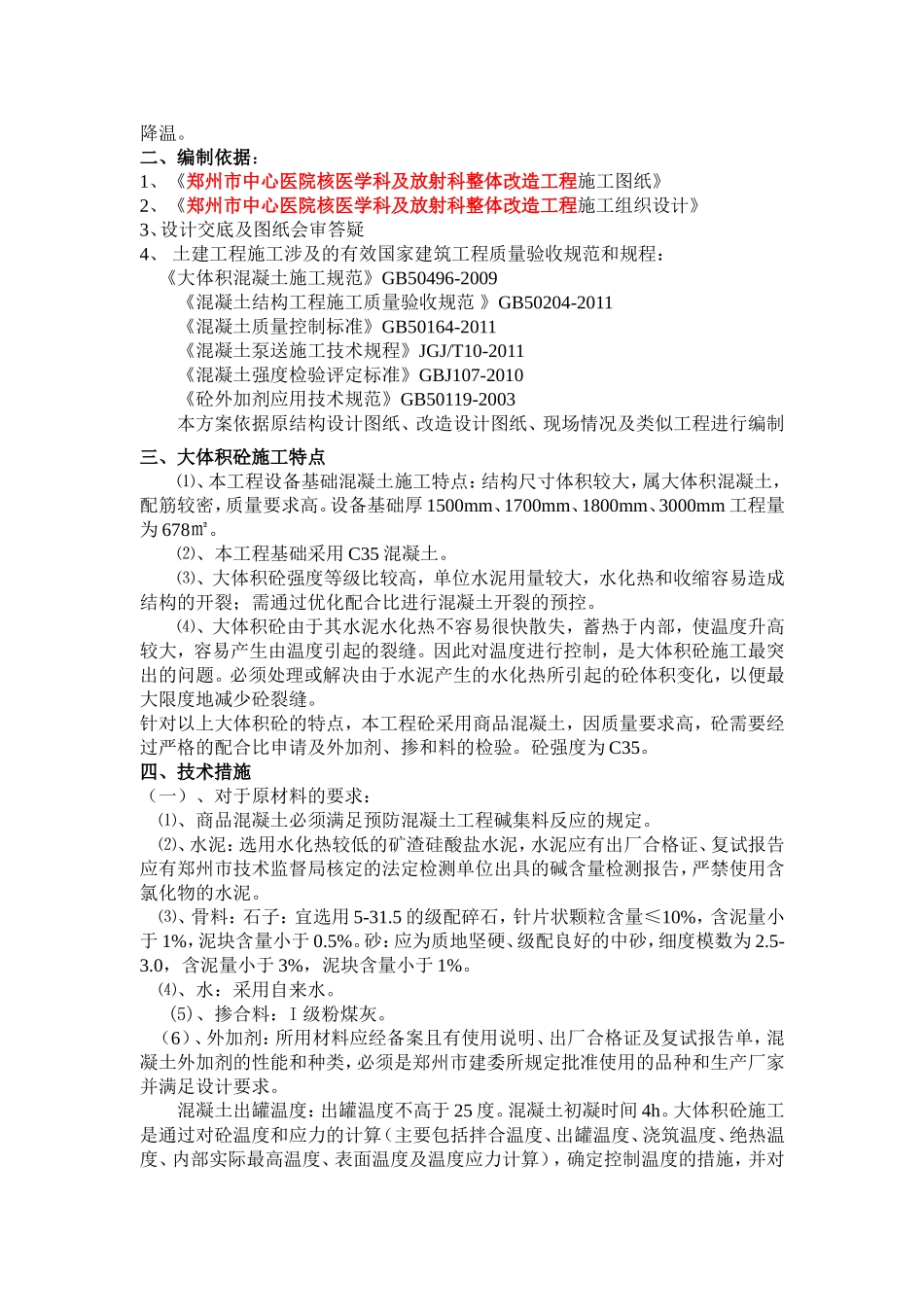

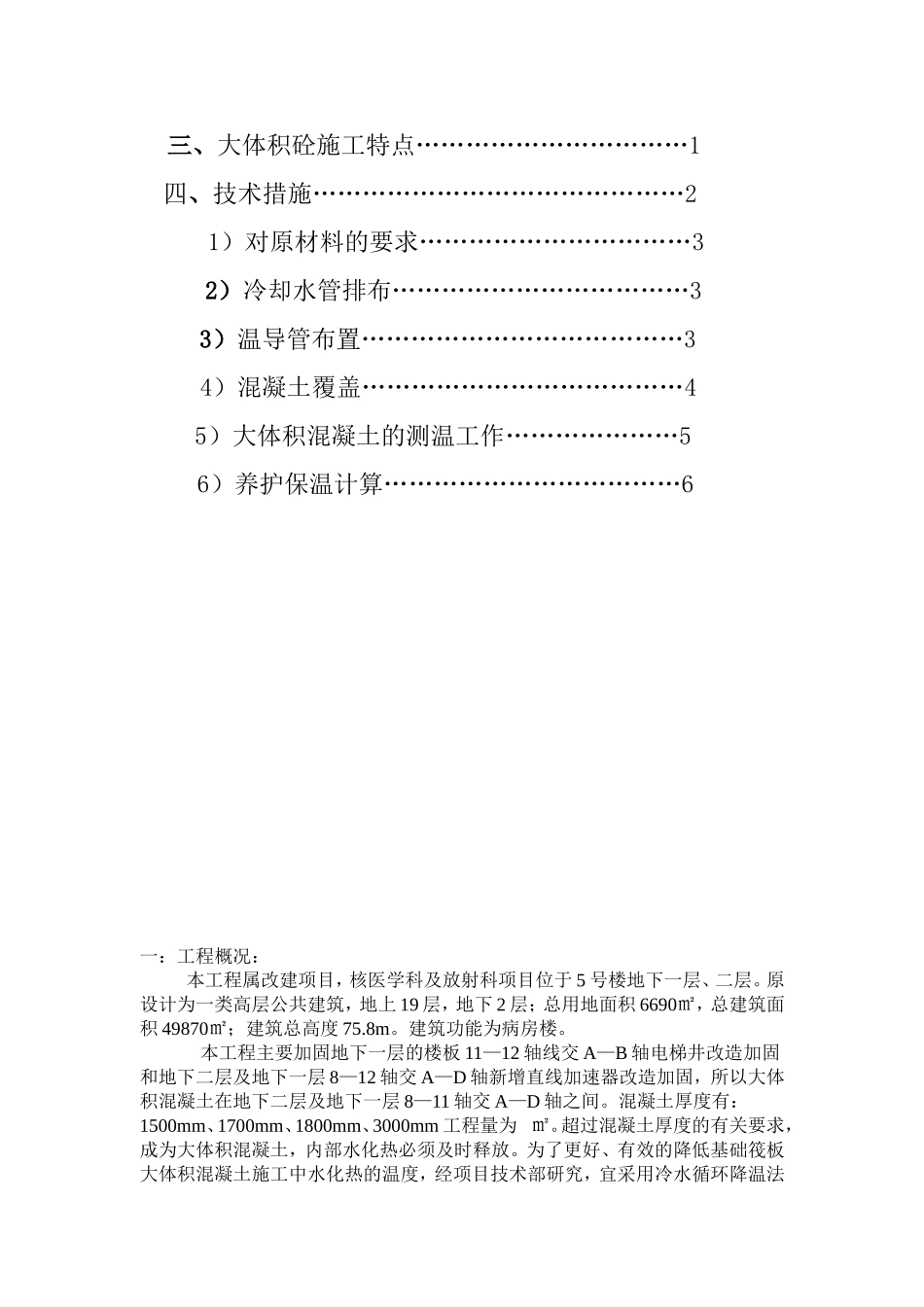

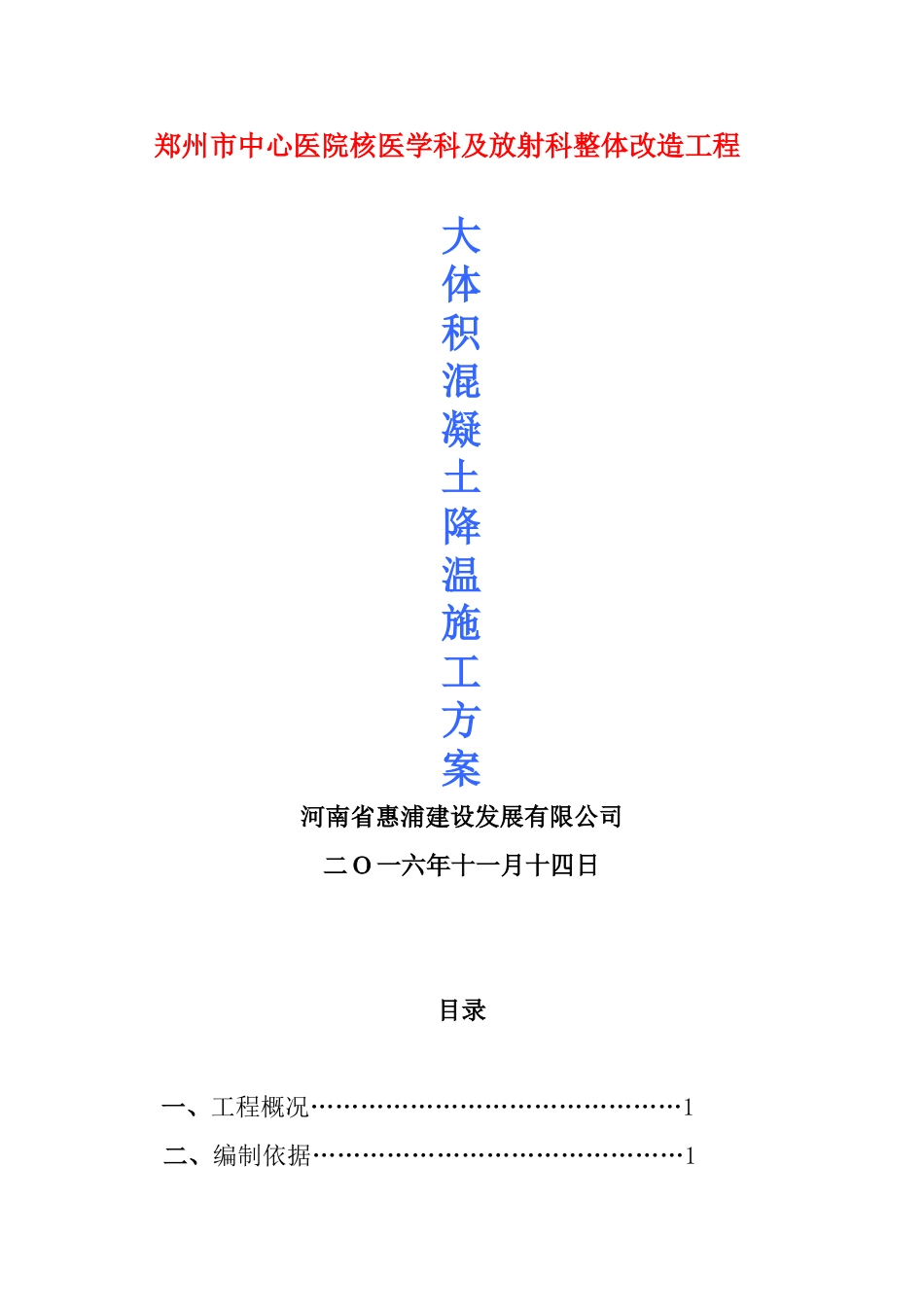

郑州市中心医院核医学科及放射科整体改造工程大体积混凝土降温施工方案河南省惠浦建设发展有限公司二O一六年十一月十四日目录一、工程概况………………………………………1二、编制依据………………………………………1三、大体积砼施工特点……………………………1四、技术措施………………………………………21)对原材料的要求……………………………32)冷却水管排布………………………………33)温导管布置…………………………………34)混凝土覆盖…………………………………45)大体积混凝土的测温工作…………………56)养护保温计算………………………………6一:工程概况:本工程属改建项目,核医学科及放射科项目位于5号楼地下一层、二层。原设计为一类高层公共建筑,地上19层,地下2层;总用地面积6690㎡,总建筑面积49870㎡;建筑总高度75.8m。建筑功能为病房楼。本工程主要加固地下一层的楼板11—12轴线交A—B轴电梯井改造加固和地下二层及地下一层8—12轴交A—D轴新增直线加速器改造加固,所以大体积混凝土在地下二层及地下一层8—11轴交A—D轴之间。混凝土厚度有:1500mm、1700mm、1800mm、3000mm工程量为㎡。超过混凝土厚度的有关要求,成为大体积混凝土,内部水化热必须及时释放。为了更好、有效的降低基础筏板大体积混凝土施工中水化热的温度,经项目技术部研究,宜采用冷水循环降温法降温。二、编制依据:1、《郑州市中心医院核医学科及放射科整体改造工程施工图纸》2、《郑州市中心医院核医学科及放射科整体改造工程施工组织设计》3、设计交底及图纸会审答疑4、土建工程施工涉及的有效国家建筑工程质量验收规范和规程:《大体积混凝土施工规范》GB50496-2009《混凝土结构工程施工质量验收规范》GB50204-2011《混凝土质量控制标准》GB50164-2011《混凝土泵送施工技术规程》JGJ/T10-2011《混凝土强度检验评定标准》GBJ107-2010《砼外加剂应用技术规范》GB50119-2003本方案依据原结构设计图纸、改造设计图纸、现场情况及类似工程进行编制三、大体积砼施工特点⑴、本工程设备基础混凝土施工特点:结构尺寸体积较大,属大体积混凝土,配筋较密,质量要求高。设备基础厚1500mm、1700mm、1800mm、3000mm工程量为678㎡。⑵、本工程基础采用C35混凝土。⑶、大体积砼强度等级比较高,单位水泥用量较大,水化热和收缩容易造成结构的开裂;需通过优化配合比进行混凝土开裂的预控。⑷、大体积砼由于其水泥水化热不容易很快散失,蓄热于内部,使温度升高较大,容易产生由温度引起的裂缝。因此对温度进行控制,是大体积砼施工最突出的问题。必须处理或解决由于水泥产生的水化热所引起的砼体积变化,以便最大限度地减少砼裂缝。针对以上大体积砼的特点,本工程砼采用商品混凝土,因质量要求高,砼需要经过严格的配合比申请及外加剂、掺和料的检验。砼强度为C35。四、技术措施(一)、对于原材料的要求:⑴、商品混凝土必须满足预防混凝土工程碱集料反应的规定。⑵、水泥:选用水化热较低的矿渣硅酸盐水泥,水泥应有出厂合格证、复试报告应有郑州市技术监督局核定的法定检测单位出具的碱含量检测报告,严禁使用含氯化物的水泥。⑶、骨料:石子:宜选用5-31.5的级配碎石,针片状颗粒含量≤10%,含泥量小于1%,泥块含量小于0.5%。砂:应为质地坚硬、级配良好的中砂,细度模数为2.5-3.0,含泥量小于3%,泥块含量小于1%。⑷、水:采用自来水。(5)、掺合料:I级粉煤灰。(6)、外加剂:所用材料应经备案且有使用说明、出厂合格证及复试报告单,混凝土外加剂的性能和种类,必须是郑州市建委所规定批准使用的品种和生产厂家并满足设计要求。混凝土出罐温度:出罐温度不高于25度。混凝土初凝时间4h。大体积砼施工是通过对砼温度和应力的计算(主要包括拌合温度、出罐温度、浇筑温度、绝热温度、内部实际最高温度、表面温度及温度应力计算),确定控制温度的措施,并对砼搅拌、运输、入模、浇筑等全过程及配合比、外加剂的优选,在确保砼具有良好的和易性和温度变化的情况下,采用科学管理方法,严密组织施工,采取相应技术措施妥善处理温度差值,合理解决温度应力并控制好裂缝的开展。...
